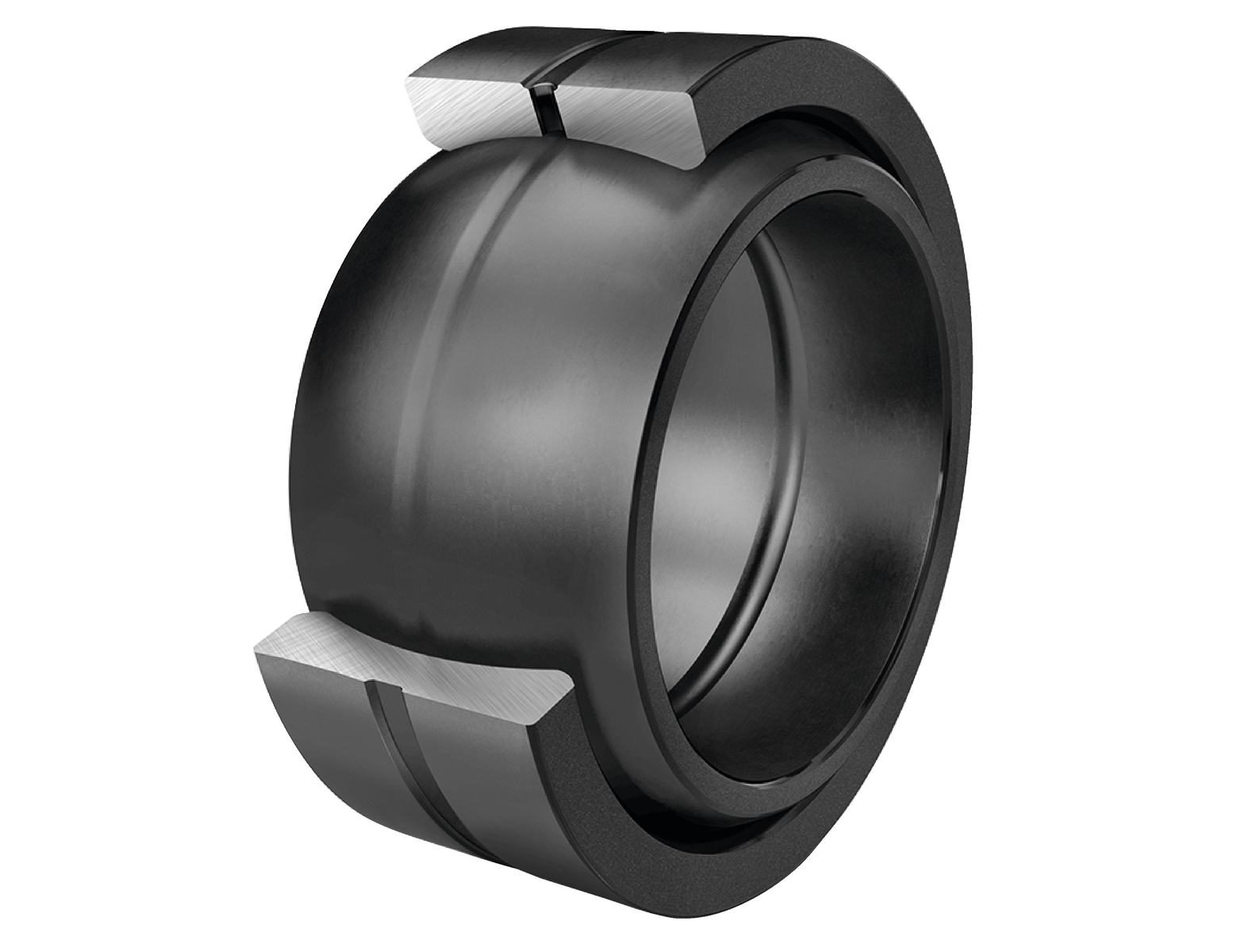

Fotografia produsului are caracter informativ

GE25-DO+INA

Date tehnice INA/Schaeffler

GE25-DO - Articulație sferică

Articulație sferică radială, cu întreținere necesară, suprafață de alunecare: oțel/oțel, DIN ISO 12240-1, serie dimensională E, execuție deschisă Performanță ridicată: pentru cerințe maxime de capacitate de încărcare și durată de viață

d25 mmDiametru interior rulment

D42 mmDiametru exterior rulment

B20 mmLățime inel interior

C r62.800 NSarcină dinamică de bază, radială

C 0r241.000 NSarcină statică de bază, radială

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială în două direcții

Lubrifiere cu unsoare

Neetanșat

Eroare unghiulară statică și nealiniere

Eroare unghiulară dinamică și nealiniere

Prezentare produs

Cod produs	GE25-DO
Tip produs	Articulație sferică
Marcă	INA
Număr material Schaeffler	0066480610000
Tip de bază	GE25-DO
Cod BearingX	GE25-DO
Masa	0.112 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Întreținere	Întreținere required
Material	Steel
Tip etanșare	Fără
Joc radial intern	CN (Grupa N)	Joc intern normal
Acoperire	Durotect M	Inel interior și exterior acoperite cu Durotect M (fosfat de mangan)

Dimensiuni principale și date de performanță

d	Diametru interior rulment	25 mm
D	Diametru exterior rulment	42 mm
B	Lățime inel interior	20 mm
C r	Sarcină dinamică de bază, radială	62.800 N
C 0r	Sarcină statică de bază, radială	241.000 N
≈m	Masă	0,112 kg

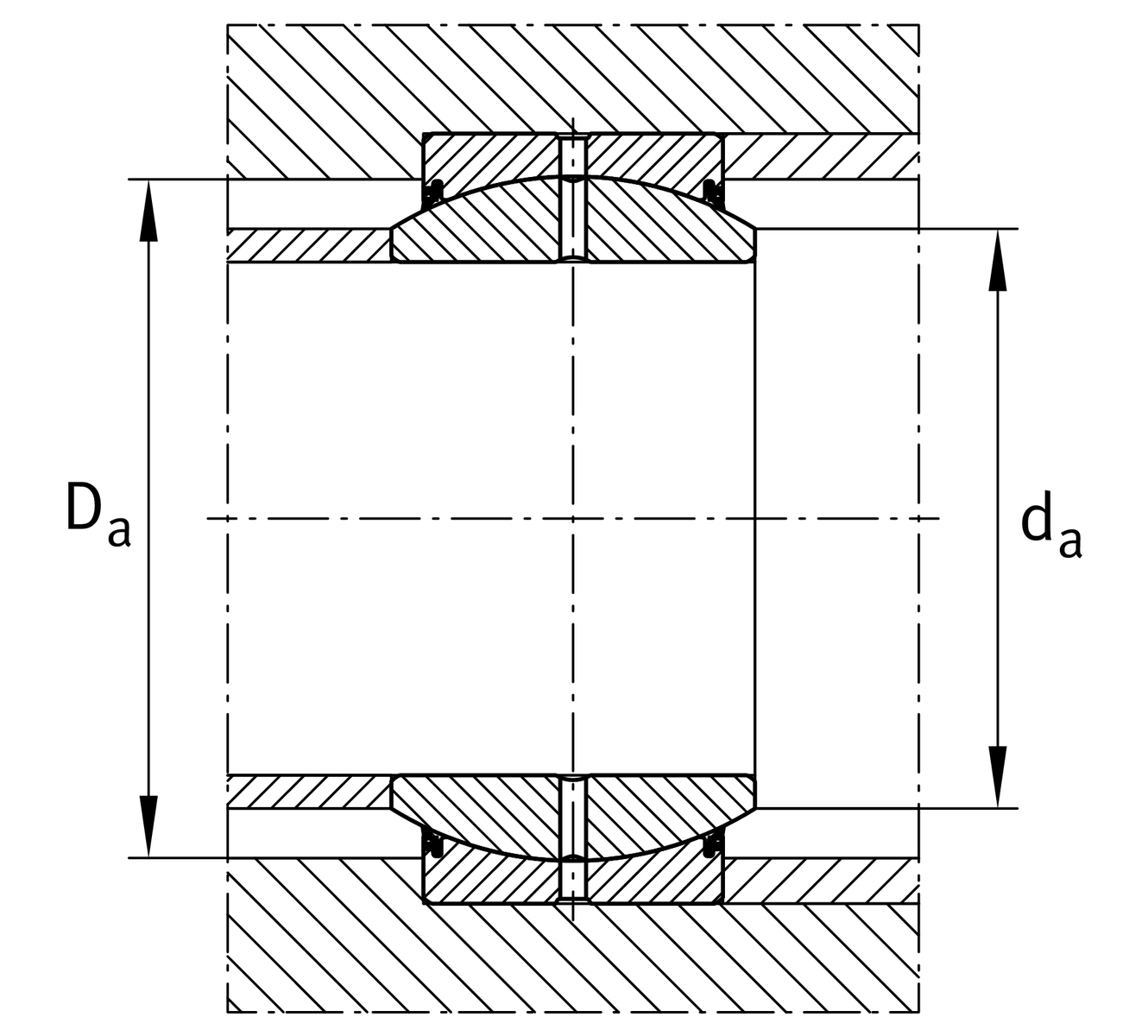

Dimensiuni de montaj

r 1smin	Edge Spacing	0,6 mm
r 2smin	Edge Spacing	0,6 mm
d a max	Connection measure Inel interior	29,3 mm
D a min	Diametru conexiune carcasă	33 mm

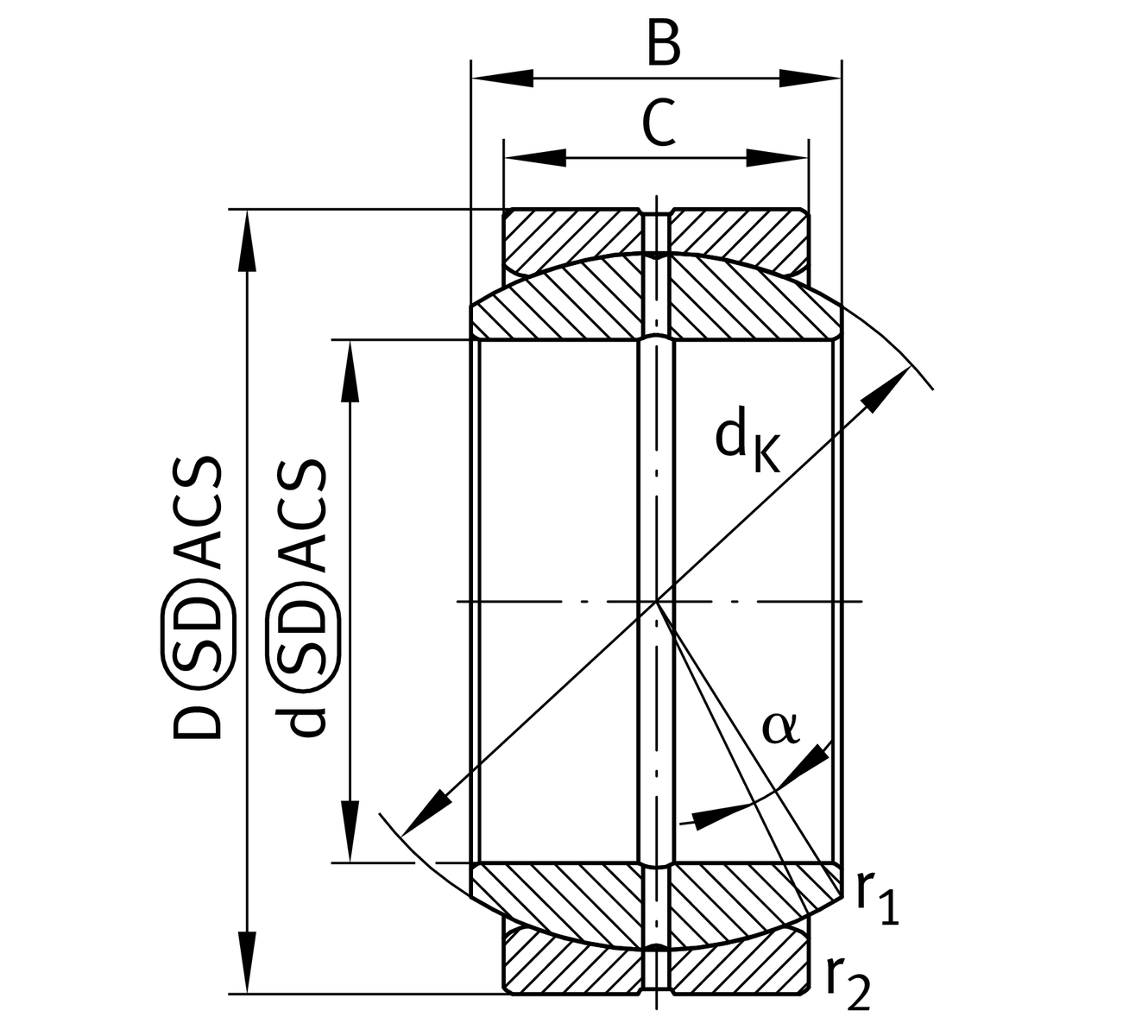

Dimensiuni detaliate

C	Lățime Inel exterior	16 mm
d K	Diametru bilă	35,5 mm
α	Tilt angle	7 °
d OT	Diametru interior rulment, toleranță superioară	0 mm
d UT	Diametru interior rulment, toleranță inferioară	-0,01 mm
D OT	Diametru exterior, toleranță superioară	0 mm
D UT	Diametru exterior, toleranță inferioară	-0,011 mm
B OT	Lățime inel interior, toleranță superioară	0 mm
B UT	Lățime inel interior, toleranță inferioară	-0,12 mm
C OT	Lățime inel exterior, toleranță superioară	0 mm
C UT	Lățime inel exterior, toleranță inferioară	-0,24 mm
G r	Joc radial	0,05 - 0,1
G rmax	Joc radial maxim	0,1 mm
G rmin	Joc radial minim	0,05 mm

Domeniu de temperatură

T min	Temperatură minimă de funcționare	-60 °C
T max	Temperatură maximă de funcționare	200 °C
