GE100-XL-KRR-B+INA
Date tehnice INA/Schaeffler

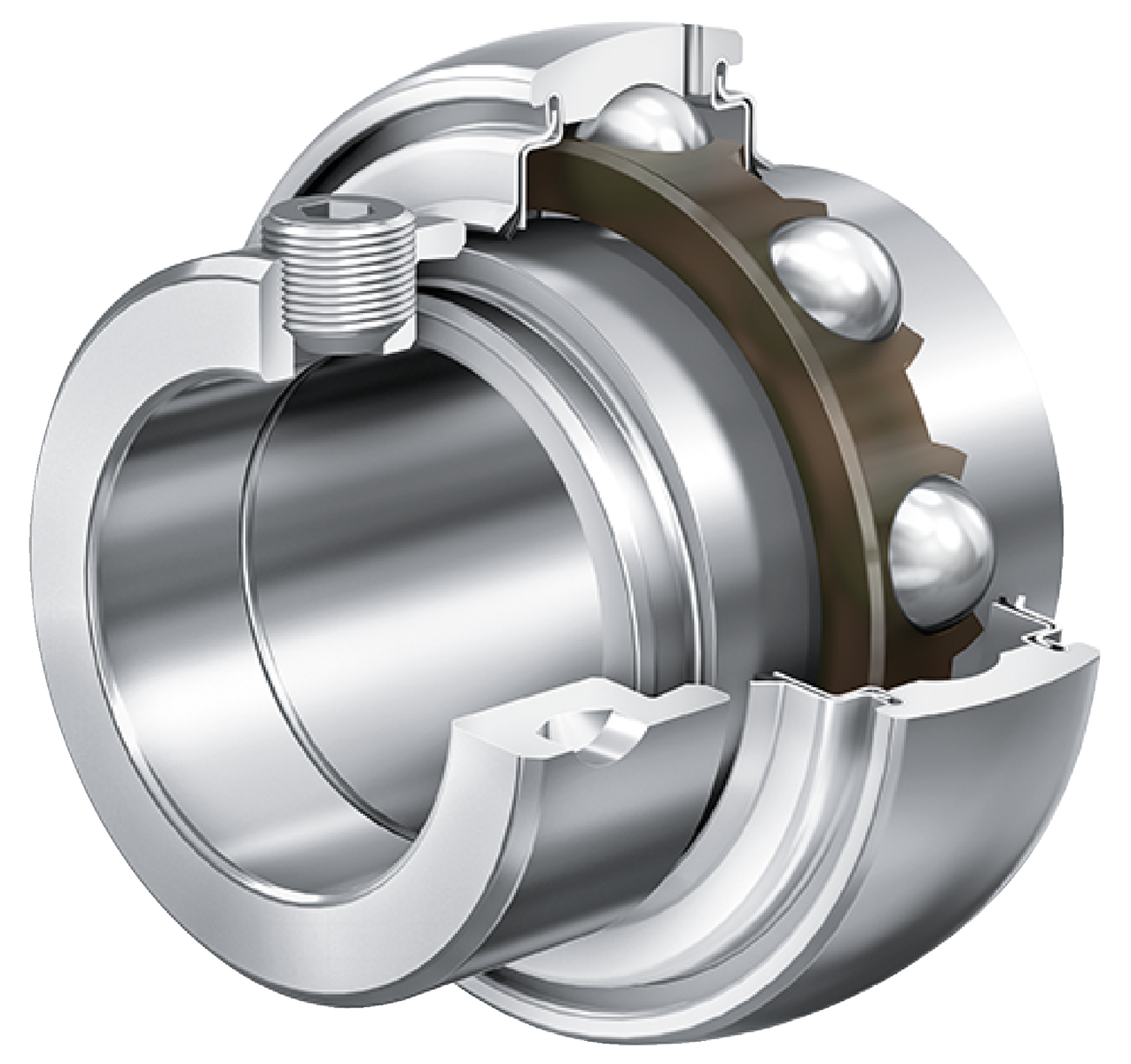

GE100-XL-KRR-B - Rulment radial tip insert cu bile
Rulment radial tip insert cu bile GE..-XL-KRR-B
d100 mmDiametru interior
B57,5 mmLățime
C 0r93.000 NSarcină statică de bază, radială
C r122.000 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durata de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GE100-XL-KRR-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marca | INA |
| Numar material Schaeffler | 0008777430000 |
| Tip de baza | GE100 |
| Cod BearingX | GE100-XL-KRR-B |
| Masa | 5 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 100 mm |
| D SP | Diametru exterior | 180 mm |
| B | Lățime | 57,5 mm |
| C 0r | Sarcină statică de bază, radială | 93.000 N |
| C ur | Limită de sarcină la oboseală, radială | 4.100 N |
| B 1 | Lățime totală colier de blocare | 75 mm |
| C r | Sarcină dinamică de bază, radială | 122.000 N |
| ≈m | Masă | 5 kg |

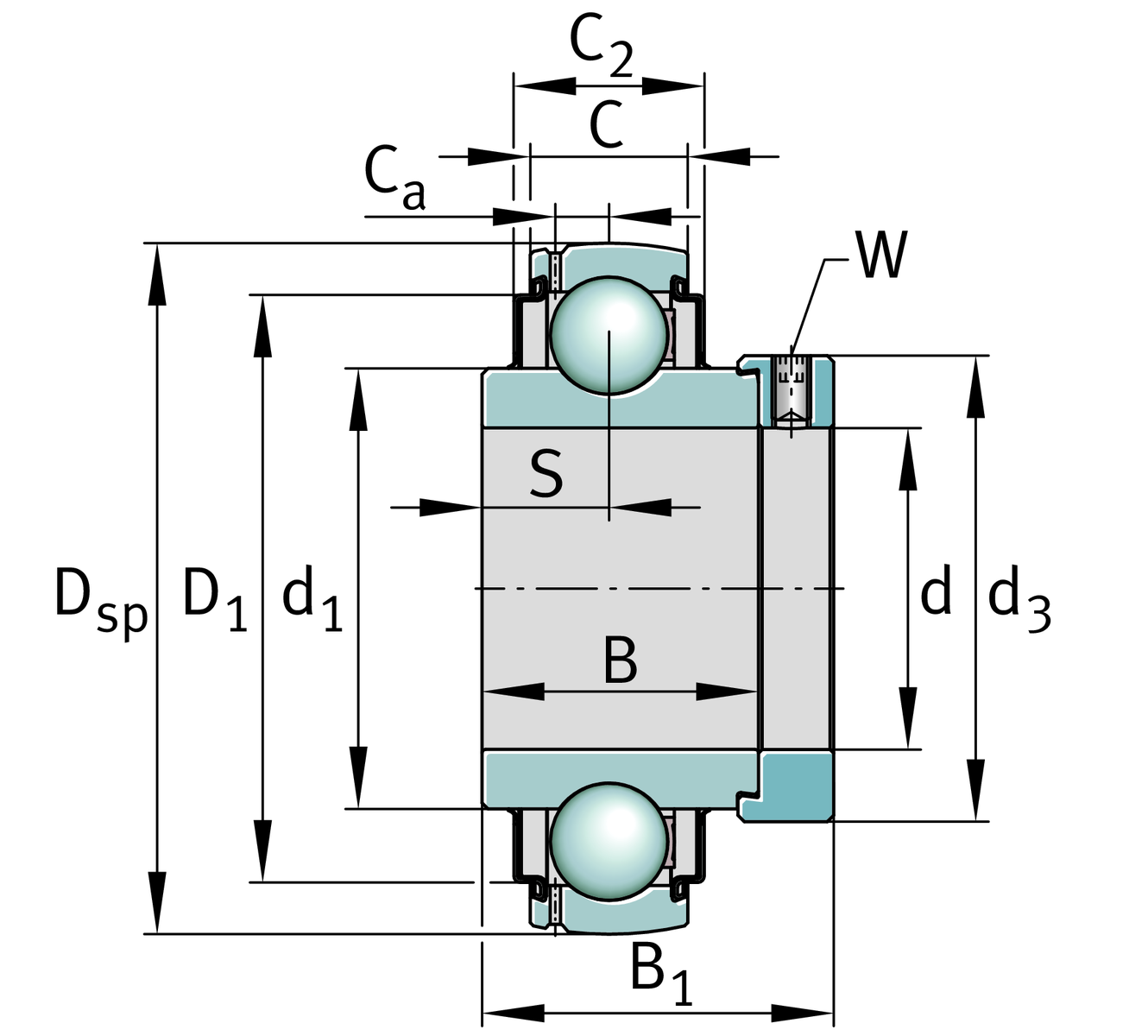

Dimensiuni detaliate
| C | Lățime inel exterior | 36 mm |
| C 2 | Lățime totală etanșare | 39 mm |
| S | Distanță cale de rulare | 25,5 mm |
| d 1 | Diametru bordură inel interior | 122,2 mm |
| D 1 | Diametru exterior etanșare | 155,5 mm |
| C a | Distanță până la orificiul de ungere | 11,2 mm |
| d 3 | Diametru exterior colier de blocare/piuliță de blocare | 132 mm |
| W | Lățime of flats | 6 mm |
Factori de calcul
| f 0 | Factor de calcul | 14,4 |
