GAY30-XL-NPP-B+INA
Date tehnice INA/Schaeffler

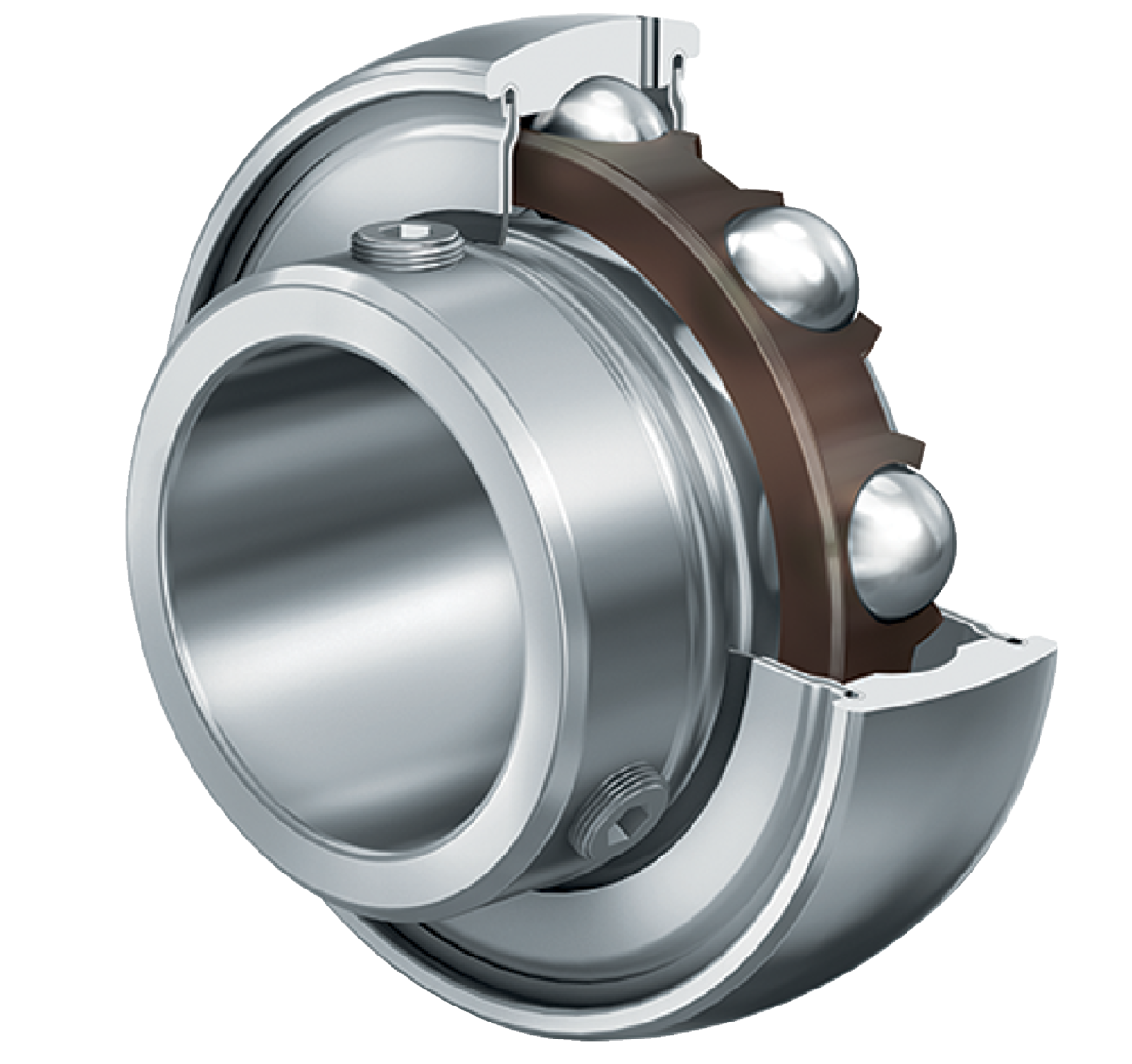

GAY30-XL-NPP-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile GAY..-NPP-B, inel exterior sferic, fixare cu șuruburi de presiune, P etanșări pe ambele părți
d30 mmDiametru interior
B30 mmLățime
C 0r11.300 NSarcină statică de bază, radială
C r19.500 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială în două direcții
Lubrifiere pe durata de viață / fără întreținere
Lubrifiere cu unsoare
Etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | GAY30-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marca | INA |
| Numar material Schaeffler | 0008802130000 |
| Tip de baza | GAY30 |
| Cod BearingX | GAY30-XL-NPP-B |
| Masa | 0.25 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| D SP | Diametru exterior | 62 mm |
| B | Lățime | 30 mm |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| C ur | Limită de sarcină la oboseală, radială | 480 N |
| C r | Sarcină dinamică de bază, radială | 19.500 N |
| ≈m | Masă | 0,25 kg |

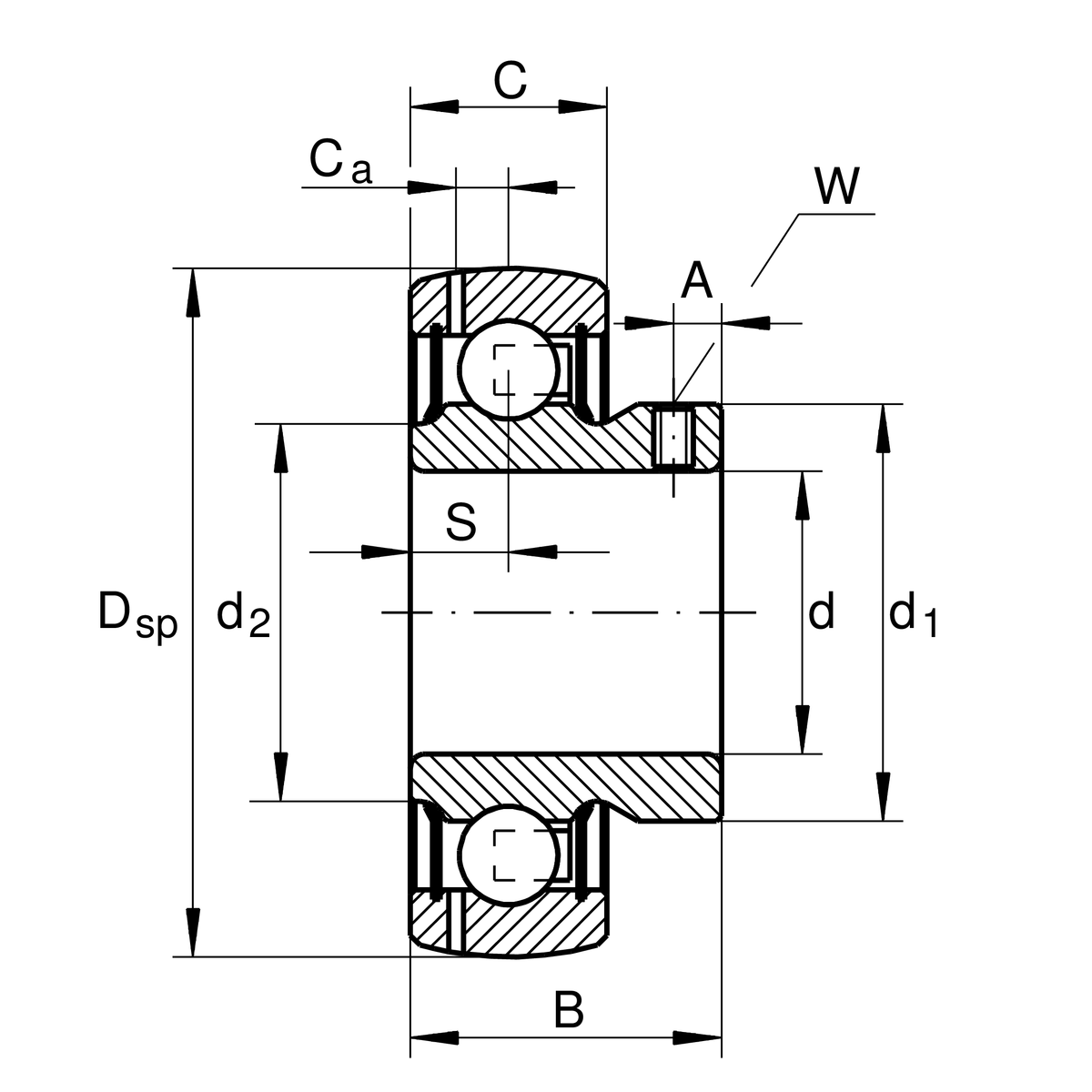

Dimensiuni detaliate
| C | Lățime inel exterior | 18 mm |
| S | Distanță cale de rulare | 9 mm |
| d 1 | Diametru bordură inel interior | 39,4 mm |
| d 2 | Diametru bordură etanșare inel interior | 37,3 mm |
| C a | Distanță până la orificiul de ungere | 4,7 mm |
| A | Distanță filet | 5,8 mm |
| W | Lățime of flats | 3 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Factori de calcul
| f 0 | Factor de calcul | 13,8 |
