FYTB20-FM+SKF
Date tehnice produs

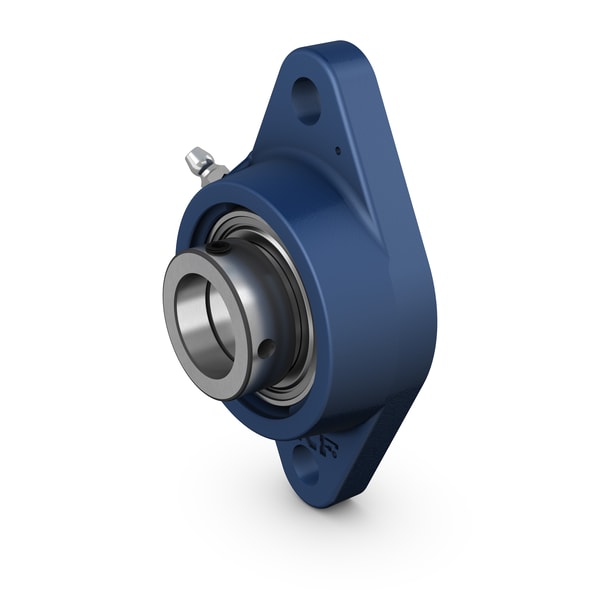

FYTB 20 FM - Unitate de rulment cu bilă flanșată ovală cu blocare excentrică, carcasă din fontă, ISO
Unitate de rulment cu bilă flanșată ovală cu blocare excentrică, carcasă din fontă, ISO Aceste unități de rulment cu bilă flanșată ovală sunt conforme cu standardele ISO. Ele constau dintr-un rulment insertat, cu un inel interior îngust și blocare excentrică, și sunt destinate în principal utilizării în aplicații în care direcția de rotație este constantă. Rulmentul este montat într-o carcasă din fontă, care poate fi fixată pe un perete sau cadru de mașină. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de prindere10 mmDiametru șurub de prindere
Diametru ax20 mmDiametru ax
Lățimea totală a carcasei29.5 mmLățimea totală a carcasei
Lățime, total42.5 mmLățime, total
Distanța centrală între găurile pentru șuruburi90 mmDistanța centrală între găurile pentru șuruburi
Lățimea rulmentului, total30.5 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | FYTB 20 FM |
|---|---|
| Tip produs | Unitate de rulment cu bilă flanșată ovală cu blocare excentrică, carcasă din fontă, ISO |
| Marca | SKF |
Dimensiuni
| Diametru șurub de prindere | Diametru șurub de prindere | 10 mm |
| Diametru ax | Diametru ax | 20 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 29.5 mm |
| Lățime, total | Lățime, total | 42.5 mm |
| Distanța centrală între găurile pentru șuruburi | Distanța centrală între găurile pentru șuruburi | 90 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 30.5 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 12.7 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 6.55 kN |
| Viteză limită | Viteză limită | 8500 r/min |
| Notă | Notă | Viteză limită cu toleranța axului h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Ovală |
| Numărul de găuri pentru șuruburi pentru prindere | Numărul de găuri pentru șuruburi pentru prindere | 2 |
| Tipul găurii pentru șuruburi de prindere | Tipul găurii pentru șuruburi de prindere | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Guler excentric |
| Tip de găurire | Tip de găurire | Cilindric |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare pe ambele părți |
| Tip de etanșare | Tip de etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Capac opțional |
| Lubrifiant | Lubrifiant | Grăsime |
| Găură de relubrifiere | Găură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 0.436 kg |
| Cod eClass | Cod eClass | 23-05-08-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru găurire | 20 mm |
| d1 | Diametrul exterior al inelului interior | ≈ 28.2 mm |
| d2 | Diametrul exterior al inelului de blocare | 32.4 mm |
| A | Lățimea carcasei | 29.5 mm |
| A1 | Lățimea flanșei | 11 mm |
| A3 | Adâncimea șanțului de centrare | 3.2 mm |
| A5 | Lățimea inclusiv capacul de capăt | 20.5 mm |
| B | Lățimea inelului interior | 21 mm |
| B1 | Lățimea totală a rulmentului | 30.5 mm |
| B4 | Distanța de la fața laterală a dispozitivului de blocare la centrul filetei | 4.75 mm |
| Db1 | Diametrul extern superior | 58 mm |
| Db2 | Diametrul extern de bază | 60.5 mm |
| Dc | Diametrul șanțului de centrare al carcasei | 50.8 mm |
| H | Înălțimea totală | 112 mm |
| J | Distanța centrală între găurile pentru șuruburi | 90 mm |
| L | lungimea totală | 60.5 mm |
| N | Diametrul găurii pentru șurub de prindere | 11.5 mm |
| s1 | Distanța de la fața laterală a dispozitivului de blocare la centrul căii de rulare | 23.5 mm |
| T | Lățimea totală | 42.5 mm |
| RG | Filetul carcasei pentru fitting de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 20 mm |
| Rα | Poziția unghiulară a filetei carcasei | 45 ° ° |
| DN | Diametrul sferei capului fitting-ului de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitting-ul de grăsime | 7 mm |
| GN | Filetul fitting-ului de grăsime | 1/4-28 SAE-LT |
| J6 | Distanța pinilor de ghidare | 74 mm |
| J7 | Offset axial al pinilor de ghidare | 11.5 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 2 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 12.7 kN |
| C0 | Capacitate de încărcare statică de bază | 6.55 kN |
| Pu | Limita de încărcare la oboseală | 0.28 kN |
| Viteză limită | Viteză limită | 8500 r/min |
Informații de montaj
| G2 | Șurub de setare | M6x0.75 |
| Dimensiunea cheii hexagonale pentru șurubul de setare | Dimensiunea cheii hexagonale pentru șurubul de setare | 3 mm |
| Cuplul de strângere recomandat pentru șurubul de setare | Cuplul de strângere recomandat pentru șurubul de setare | 4 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de prindere, mm | 10 mm |
| G | Diametrul recomandat pentru șuruburile de prindere, inch | 0.375 in in |
