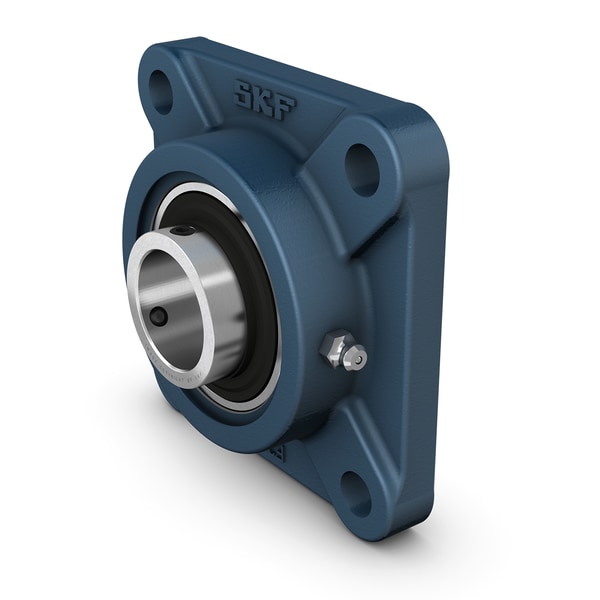

FYJ70-TF+SKF
Date tehnice produs
FYJ 70 TF - Unitate de rulment cu bilă cu flanșă pătrată și blocare cu șurub de fixare, carcasă din fontă, JIS
Unitate de rulment cu bilă cu flanșă pătrată și blocare cu șurub de fixare, carcasă din fontă, JIS Aceste unități de rulment cu bilă cu flanșă pătrată sunt conforme cu Standardele Industriale Japoneze (JIS). Acestea constau dintr-un rulment inserat, cu un inel interior extins și blocare cu șurub de fixare, și sunt potrivite pentru aplicații în care direcția de rotație este constantă sau alternativă. Rulmentul este montat într-o carcasă din fontă, care poate fi fixată pe un perete sau cadru de mașină. Unitățile de rulment cu bilă pot acomoda o aliniere inițială moderată, dar de obicei nu permit deplasarea axială.
Diametru șurub de fixare16 mmDiametru șurub de fixare
Diametru ax70 mmDiametru ax
Lățimea totală a carcasei50.5 mmLățimea totală a carcasei
Lățime, total70.3 mmLățime, total
Distanta centrala între gauri de fixare152 mmDistanta centrala între gauri de fixare
Lățimea rulmentului, total69.9 mmLățimea rulmentului, total
Prezentare produs
| Cod produs | FYJ 70 TF |
|---|---|
| Tip produs | Unitate de rulment cu bilă cu flanșă pătrată și blocare cu șurub de fixare, carcasă din fontă, JIS |
| Marcă | SKF |
Dimensiuni
| Diametru șurub de fixare | Diametru șurub de fixare | 16 mm |
| Diametru ax | Diametru ax | 70 mm |
| Lățimea totală a carcasei | Lățimea totală a carcasei | 50.5 mm |
| Lățime, total | Lățime, total | 70.3 mm |
| Distanta centrala între gauri de fixare | Distanta centrala între gauri de fixare | 152 mm |
| Lățimea rulmentului, total | Lățimea rulmentului, total | 69.9 mm |
Performanță
| Capacitate de încărcare dinamică de bază | Capacitate de încărcare dinamică de bază | 62.4 kN |
| Capacitate de încărcare statică de bază | Capacitate de încărcare statică de bază | 45 kN |
| viteză limită | viteză limită | 2800 r/min |
| Nută | Nută | viteză limită cu toleranță axă h6 |
Proprietăți
| Tip carcasă | Tip carcasă | Flanșată |
| Tip carcasă flanșată | Tip carcasă flanșată | Pătrată |
| Număr de gauri de fixare pentru prinderi | Număr de gauri de fixare pentru prinderi | 4 |
| Tip gaură de fixare | Tip gaură de fixare | Simplă |
| Caracteristică de reținere, inel interior | Caracteristică de reținere, inel interior | Șuruburi de fixare |
| Tip gaură | Tip gaură | Cilindrică |
| Inel de etanșare din cauciuc | Inel de etanșare din cauciuc | Fără |
| Material, carcasă | Material, carcasă | Fontă |
| Material, rulment | Material, rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare, rulment | Etanșare, rulment | Etanșare și flinger pe ambele părți |
| Tip etanșare | Tip etanșare | Contact, standard |
| Etanșare, unitate | Etanșare, unitate | Fără |
| Lubrifiant | Lubrifiant | Grăsime |
| Gaură de relubrifiere | Gaură de relubrifiere | Cu |
| Fiting de grăsime | Fiting de grăsime | Cu |
Logistică
| Greutatea netă a produsului | Greutatea netă a produsului | 5.49 kg |
| Cod eClass | Cod eClass | 23-05-16-02 |
| Cod UNSPSC | Cod UNSPSC | 31171536 |
Dimensiuni
| d | Diametru gaură | 70 mm |
| d1 | Diametru exterior al inelului interior | ≈ 87.05 mm |
| A | Lățimea carcasei | 50.5 mm |
| A1 | Lățimea flanșei | 21 mm |
| A3 | Adâncimea canelurii de centrare | 3.2 mm |
| B | Lățimea inelului interior | 69.9 mm |
| B1 | Lățimea totală a rulmentului | 69.9 mm |
| B4 | Distanta de la fața dispozitivului de blocare la centrul filetei | 12 mm |
| Db1 | Diametru extern superior | 149 mm |
| Db2 | Diametru extern de bază | 163 mm |
| Dc | Diametru canelurii de centrare a carcasei | 161.9 mm |
| J | Distanta centrala între gauri de fixare | 152 mm |
| L | lungimea totală | 193 mm |
| N | Diametru gaura de fixare | 19 mm |
| s1 | Distanta de la fața dispozitivului de blocare la centrul căii de rulare | 39.7 mm |
| T | Lățimea totală | 70.3 mm |
| RG | Fileta carcasei pentru fitingul de grăsime | 1/4-28 UNF |
| R1 | Poziția axială a filetei carcasei | 32 mm |
| DN | Diametru sferă cap de fiting de grăsime | 6.5 mm |
| SWN | Dimensiunea cheii hexagonale pentru fitingul de grăsime | 7 mm |
| GN | Fileta fitingului de grăsime | 1/4-28 SAE-LT |
| J6 | Distanta pinilor de ghidare | 169 mm |
| J7 | Offset axial al pinilor de ghidare | 49 mm |
| N4 | Diametrul recomandat pentru pini de ghidare | 4 mm |
Date de calcul
| C | Capacitate de încărcare dinamică de bază | 62.4 kN |
| C0 | Capacitate de încărcare statică de bază | 45 kN |
| Pu | limită de încărcare din oboseală | 1.86 kN |
| viteză limită | viteză limită | 2800 r/min |
Informații de montaj
| G2 | Șurub de fixare | M10x1 |
| Dimensiunea cheii hexagonale pentru șurubul de fixare | Dimensiunea cheii hexagonale pentru șurubul de fixare | 5 mm |
| Cuplul de strângere recomandat pentru șurubul de fixare | Cuplul de strângere recomandat pentru șurubul de fixare | 16.5 N·m N·m |
| G | Diametrul recomandat pentru șuruburile de fixare, mm | 16 mm |
| G | Diametrul recomandat pentru șuruburile de fixare, inch | 0.625 in in |
