FLCTE40-XL+INA
Date tehnice INA/Schaeffler
FLCTE40-XL - Unitate de lagăr cu flanșă
Unități de lagăr FLCTE, unități de lagăr cu flanșă în două șuruburi, fontă, colier excentric de blocare, P etanșări, fără posibilitate de relubrifiere
d40 mmDiametru interior
C r32.500 NSarcină dinamică de bază, radială
C 0r19.800 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | FLCTE40-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marca | INA |
| Numar material Schaeffler | 0008938200000 |
| Tip de baza | FLCTE40 |
| Cod BearingX | FLCTE40-XL |
| Masa | 1.42 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Varianta tehnica si sufixe
| Material | GG | Fontă cenușie |

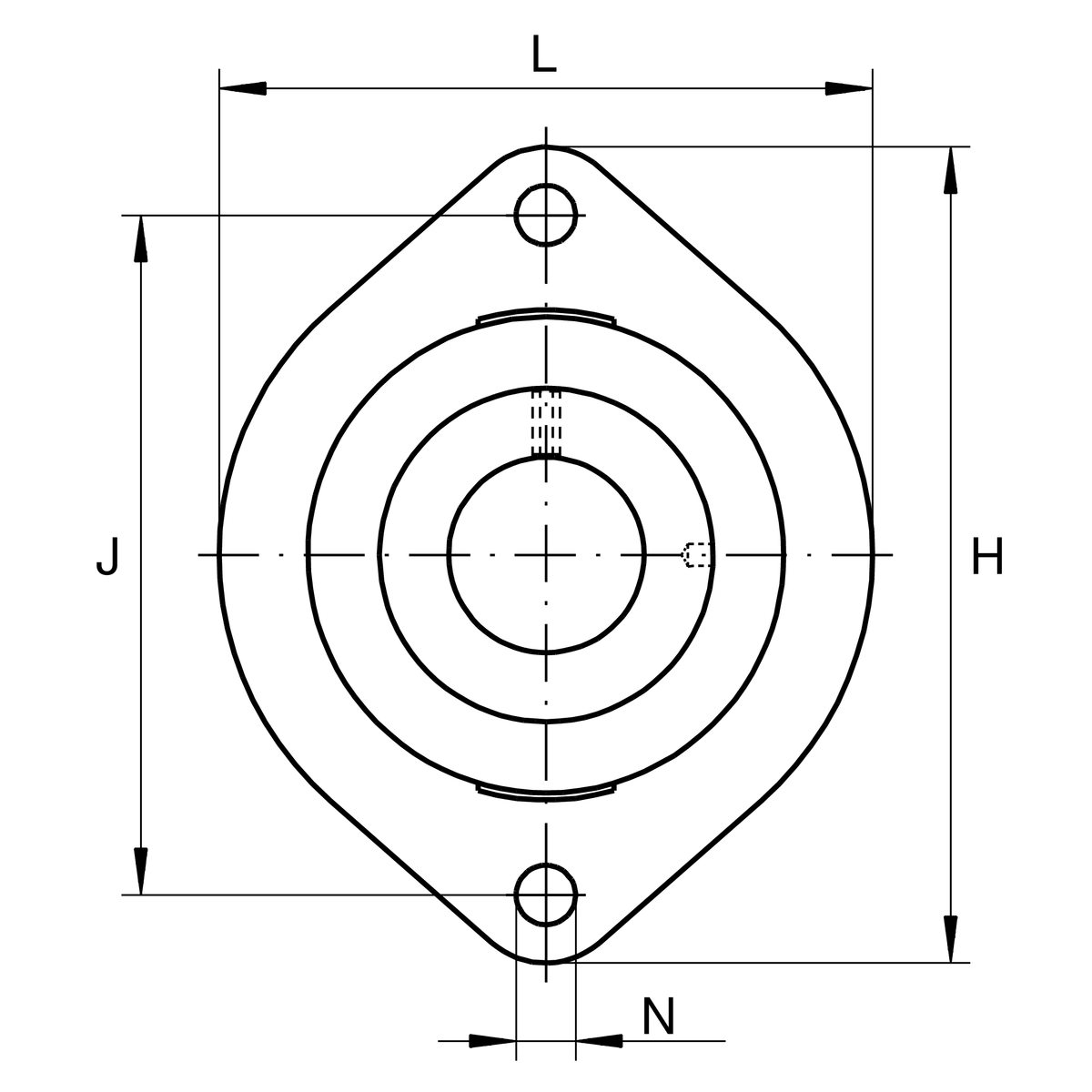

Dimensiuni principale și date de performanță
| d | Diametru interior | 40 mm |
| L | Lățime flanșă | 100 mm |
| H | Înălțime flange | 150 mm |
| U | Total height unit | 46,3 mm |
| C r | Sarcină dinamică de bază, radială | 32.500 N |
| C 0r | Sarcină statică de bază, radială | 19.800 N |
| C ur | Limită de sarcină la oboseală, radială | 1.030 N |
| ≈m | Masă | 1,42 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 119 mm |
| N | Fixing bore | 14 mm |
| W | Lățime across flats | 5 mm |
| n | Number of screwing holes | 2 |

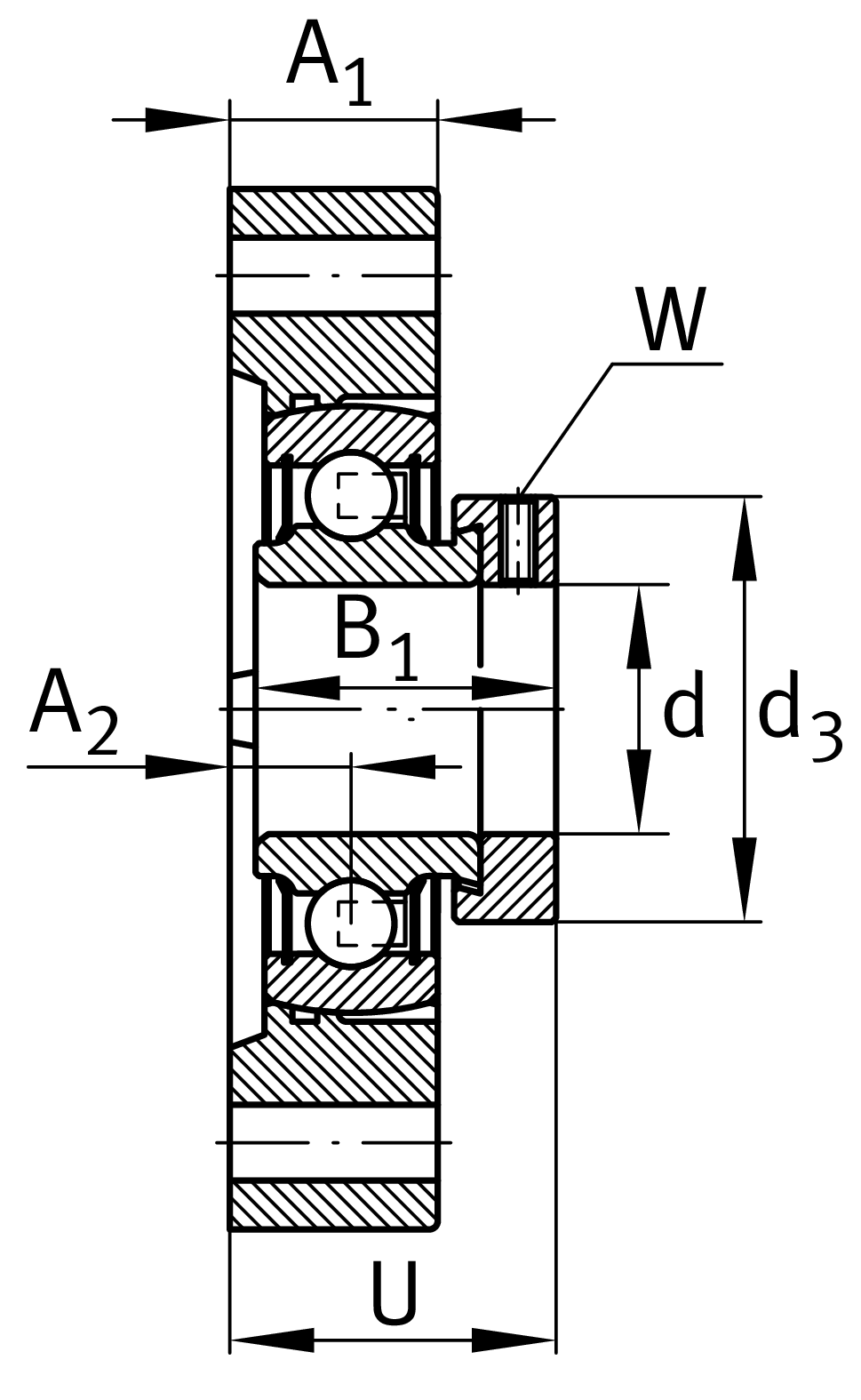

Dimensiuni detaliate
| A 1 | Thickness of flange | 26 mm |
| A 2 | Distanță cale de rulare | 13,5 mm |
| B 1 | Lățime totală colier de blocare | 43,8 mm |
| d 3 | Diametru exterior colier excentric de blocare | 58 mm |
Additional information
| Carcasă | GEHLCTE08-GG | |
| Denumire rulment | RAE40-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
