FLCTE30-XL+INA
Date tehnice INA/Schaeffler
FLCTE30-XL - Unitate de lagăr cu flanșă
Unități de lagăr FLCTE, unități de lagăr cu flanșă în două șuruburi, fontă, colier excentric de blocare, etanșări P, fără posibilitate de relubrifiere
d30 mmDiametru interior
C r20.700 NSarcină dinamică de bază, radială
C 0r11.300 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | FLCTE30-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008312710000 |
| Tip de bază | FLCTE30 |
| Cod BearingX | FLCTE30-XL |
| Masa | 0.76 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

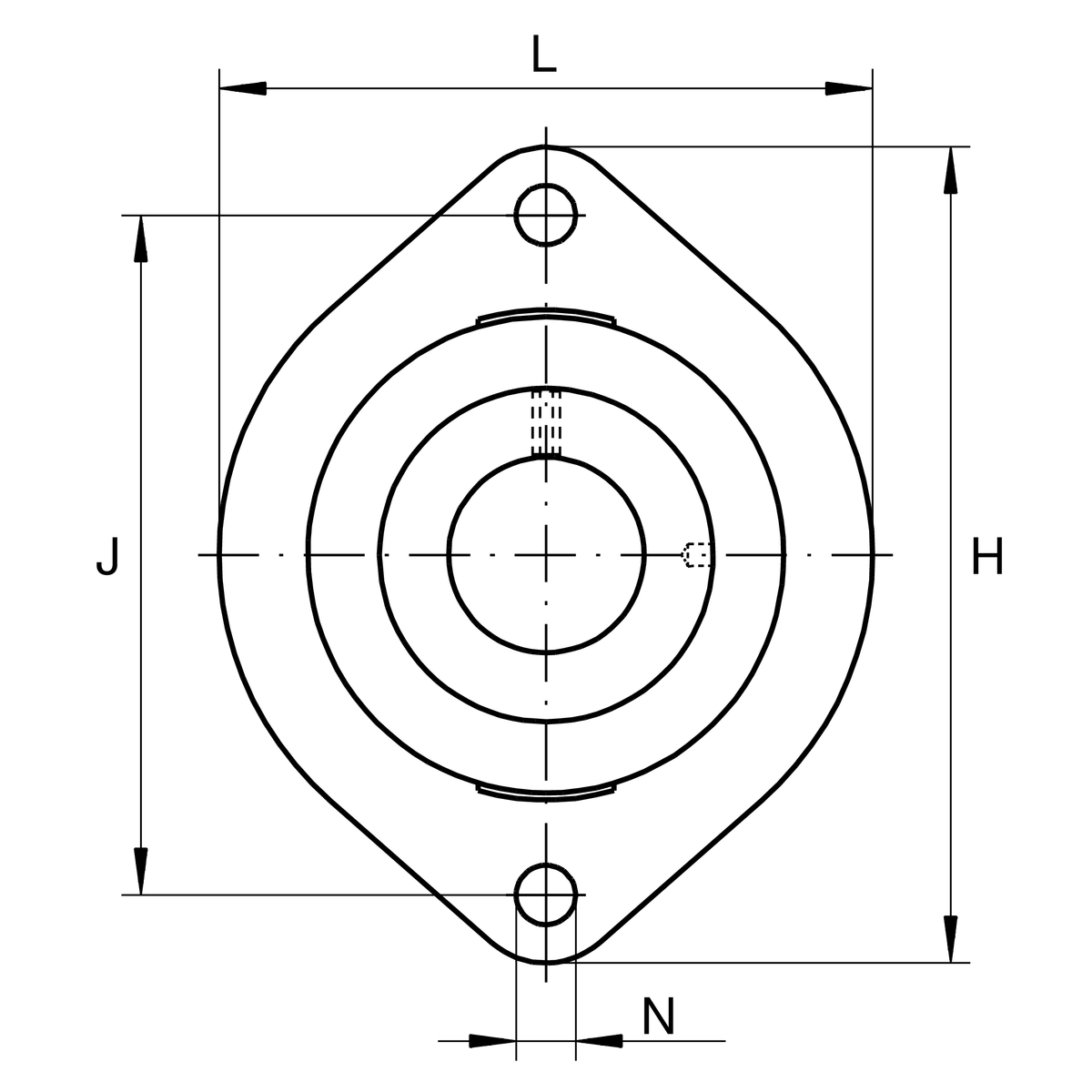

Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| L | Lățime flanșă | 84 mm |
| H | Înălțime flanșă | 112,5 mm |
| U | Înălțime totală unitate | 38,1 mm |
| C r | Sarcină dinamică de bază, radială | 20.700 N |
| C 0r | Sarcină statică de bază, radială | 11.300 N |
| C ur | Limită de sarcină la oboseală, radială | 480 N |
| ≈m | Masă | 0,76 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 90,5 mm |
| N | Alezaj de fixare | 11,5 mm |
| W | Lățime across flats | 4 mm |
| n | Număr de orificii de înșurubare | 2 |

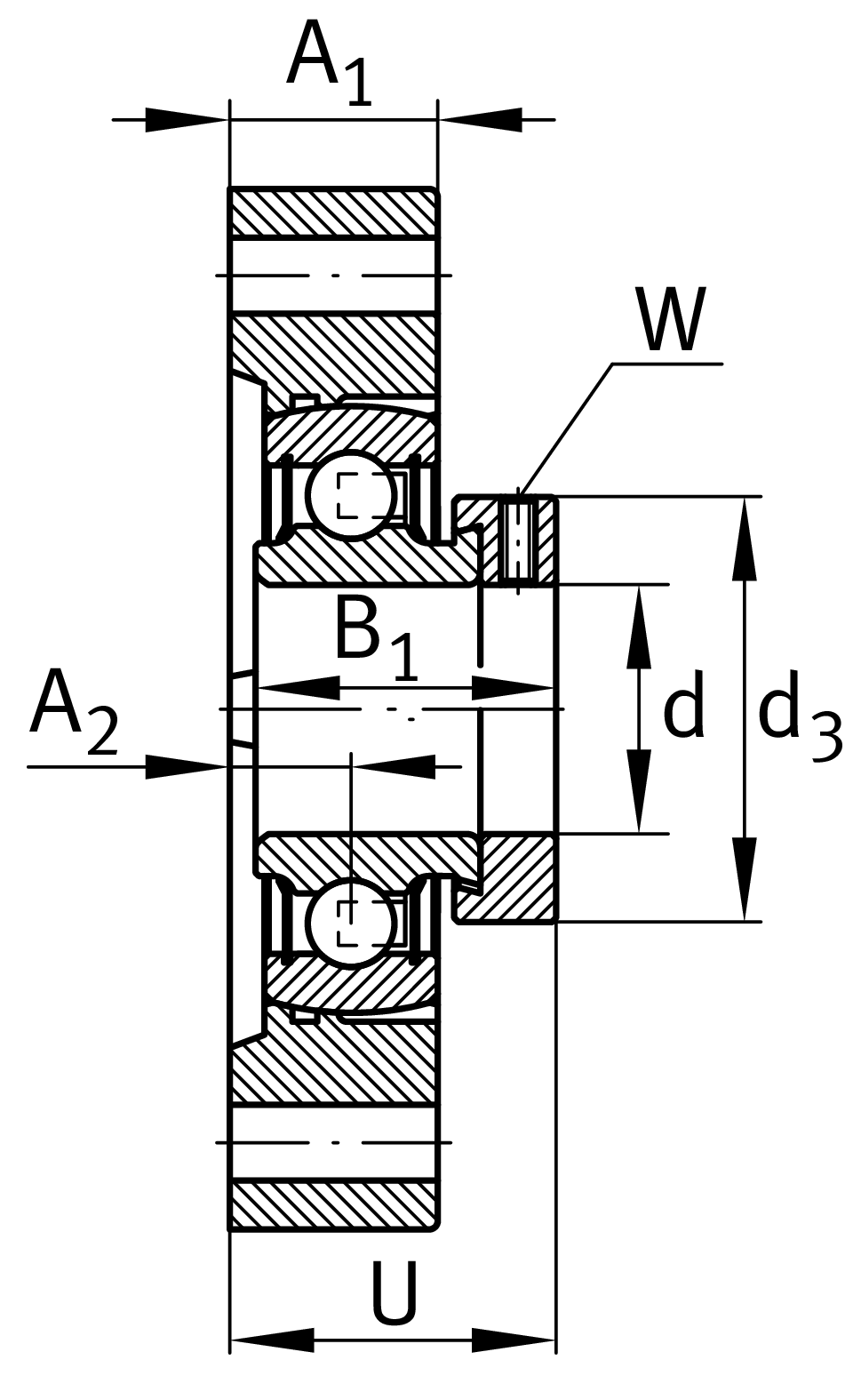

Dimensiuni detaliate
| A 1 | Grosime flanșă | 22,5 mm |
| A 2 | Distanță cale de rulare | 11,4 mm |
| B 1 | Lățime totală colier de blocare | 35,8 mm |
| d 3 | Diametru exterior colier excentric de blocare | 44 mm |
Informații suplimentare
| Carcasă | GG.LCTE06-E | |
| Denumire rulment | RAE30-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
