FLCTEY20-XL+INA
Date tehnice INA/Schaeffler
FLCTEY20-XL - Unitate de lagăr cu flanșă
Unități de lagăr FLCTEY, unități de lagăr cu flanșă în două șuruburi, fontă, șuruburi de fixare în inelul interior, etanșări P, fără posibilitate de relubrifiere
d20 mmDiametru interior
C r13.600 NSarcină dinamică de bază, radială
C 0r6.600 NSarcină statică de bază, radială
Prezentare produs
| Cod produs | FLCTEY20-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008834920000 |
| Tip de bază | FLCTEY20 |
| Cod BearingX | FLCTEY20-XL |
| Masa | 0.31 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |

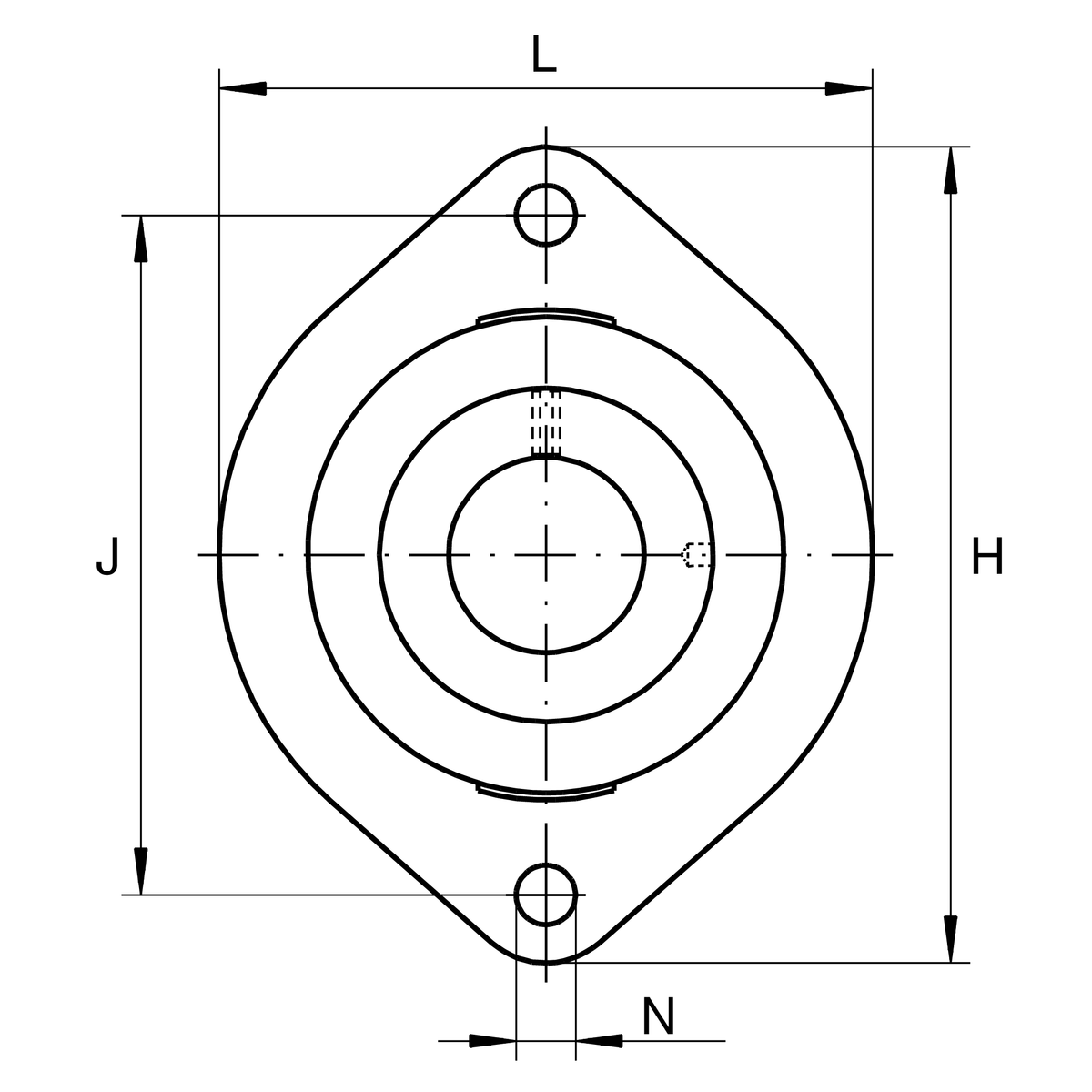

Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| L | Lățime flanșă | 66,5 mm |
| H | Înălțime flanșă | 90,5 mm |
| U | Înălțime totală unitate | 27 mm |
| C r | Sarcină dinamică de bază, radială | 13.600 N |
| C 0r | Sarcină statică de bază, radială | 6.600 N |
| C ur | Limită de sarcină la oboseală, radială | 345 N |
| ≈m | Masă | 0,31 kg |
Dimensiuni de montaj
| J | Distanță alezaje de fixare | 71,4 mm |
| J | Diametru cerc de divizare (găuri) | 71,4 mm |
| N | Alezaj de fixare | 9 mm |
| n | Număr de orificii de înșurubare | 2 |

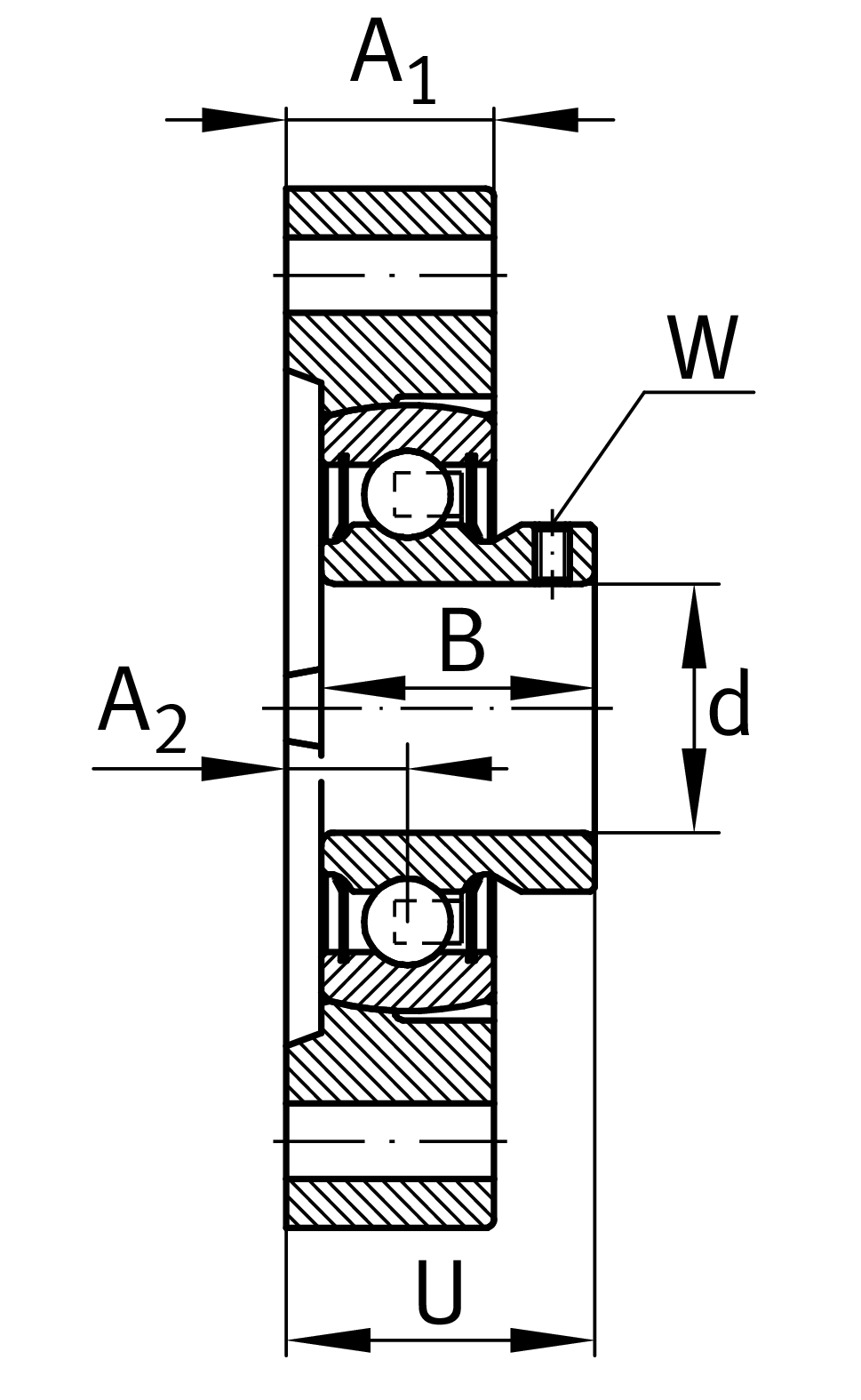

Dimensiuni detaliate
| A 1 | Grosime flanșă | 17 mm |
| A 2 | Distanță cale de rulare | 9,5 mm |
| d 3 | Diametru exterior colier excentric de blocare | 33 mm |
Informații suplimentare
| Număr de carcase | 1 | |
| Carcasă | LCTE04 | |
| Denumire rulment | AY20-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
