FLCTEY25-XL+INA
Date tehnice INA/Schaeffler
FLCTEY25-XL - Unitate de lagăr cu flanșă
Unități de lagăr FLCTEY, unități de lagăr cu flanșă în două șuruburi, fontă, șuruburi de fixare în inelul interior, etanșări P, fără posibilitate de relubrifiere
d25 mmDiametru interior
C r14.000 NSarcină dinamică de bază, radială
C 0r7.800 NSarcină statică de bază, radială
B27 mmLățime
Prezentare produs
| Cod produs | FLCTEY25-XL |
|---|---|
| Tip produs | Unitate de lagăr cu flanșă |
| Marcă | INA |
| Număr material Schaeffler | 0008424510000 |
| Tip de bază | FLCTEY25 |
| Cod BearingX | FLCTEY25-XL |
| Masa | 0.43 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Material | GG | Fontă cenușie |
Dimensiuni principale și date de performanță
| d | Diametru interior | 25 mm |
| L | Lățime flanșă | 71 mm |
| H | Înălțime flanșă | 97 mm |
| U | Înălțime totală unitate | 29,4 mm |
| C r | Sarcină dinamică de bază, radială | 14.000 N |
| C 0r | Sarcină statică de bază, radială | 7.800 N |
| C ur | Limită de sarcină la oboseală, radială | 335 N |
| ≈m | Masă | 0,43 kg |

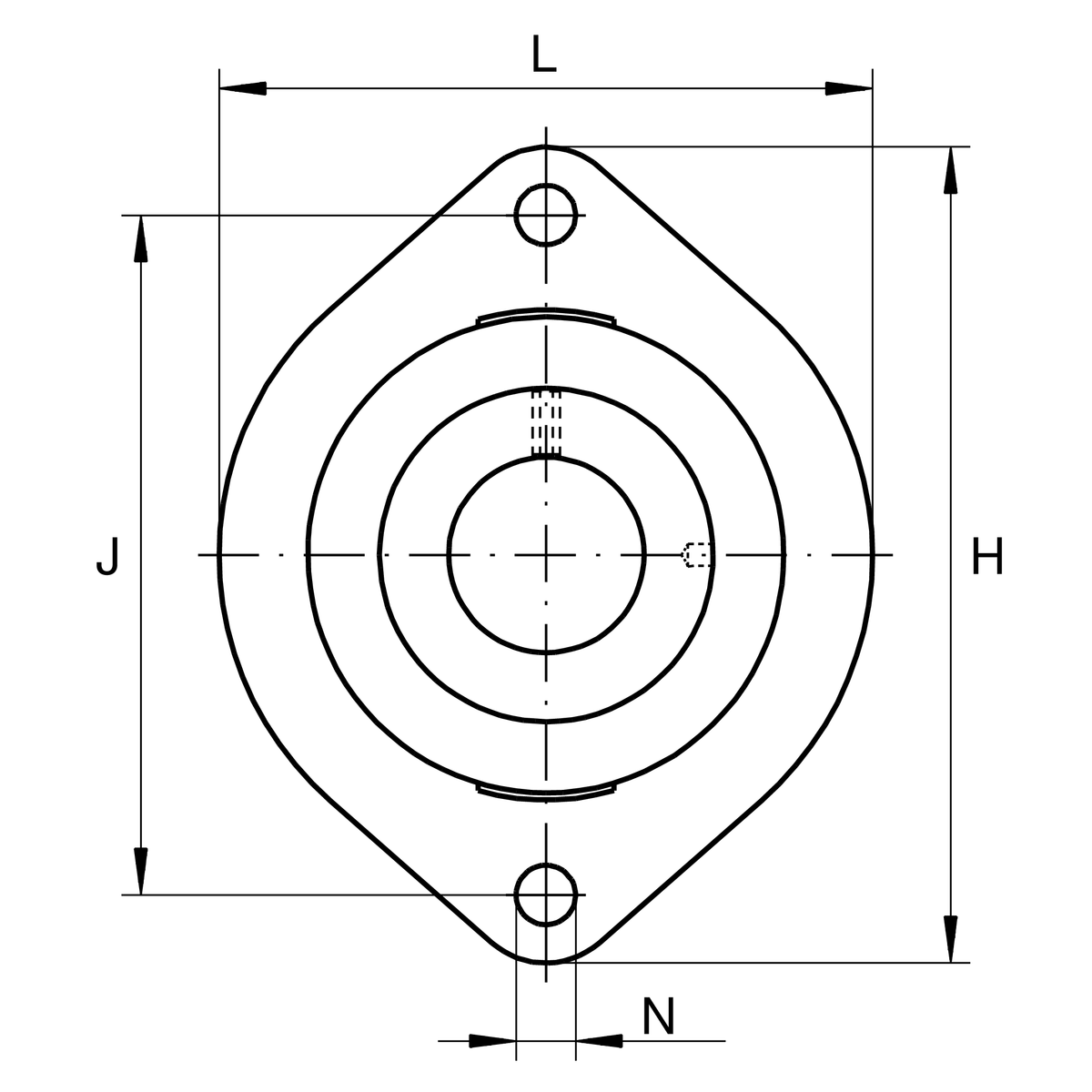

Dimensiuni de montaj
| J | Distanță alezaje de fixare | 76,2 mm |
| N | Alezaj de fixare | 9 mm |
| W | Lățime of flats | 2,5 mm |
| n | Număr de orificii de înșurubare | 2 |

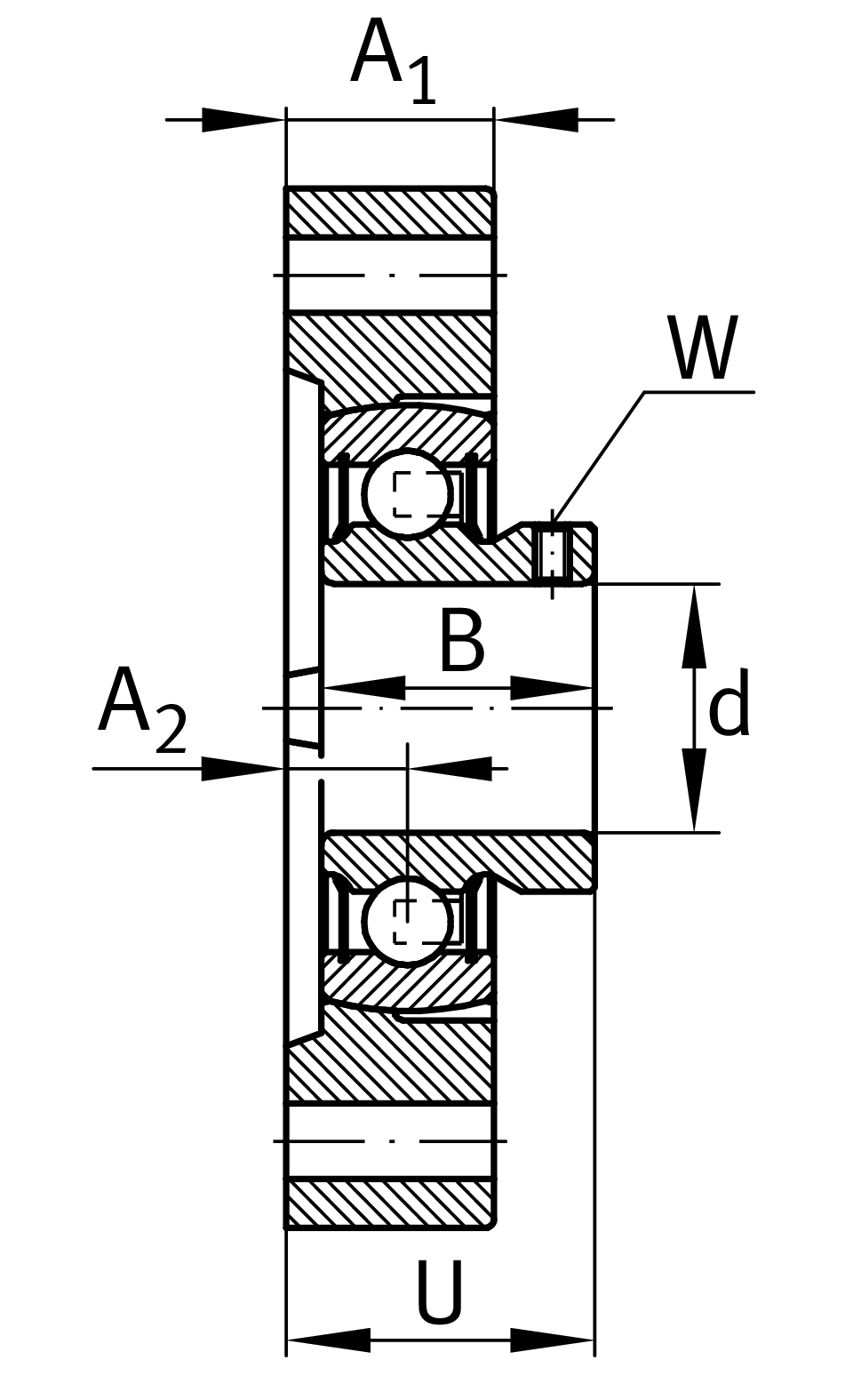

Dimensiuni detaliate
| A 1 | Grosime flanșă | 19,5 mm |
| A 2 | Distanță cale de rulare | 9,9 mm |
| B | Lățime | 27 mm |
Informații suplimentare
| Carcasă | LCTE05 | |
| Denumire rulment | AY25-XL-NPP-B |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
