EGF16120-E40-Y+INA

Date tehnice INA/Schaeffler

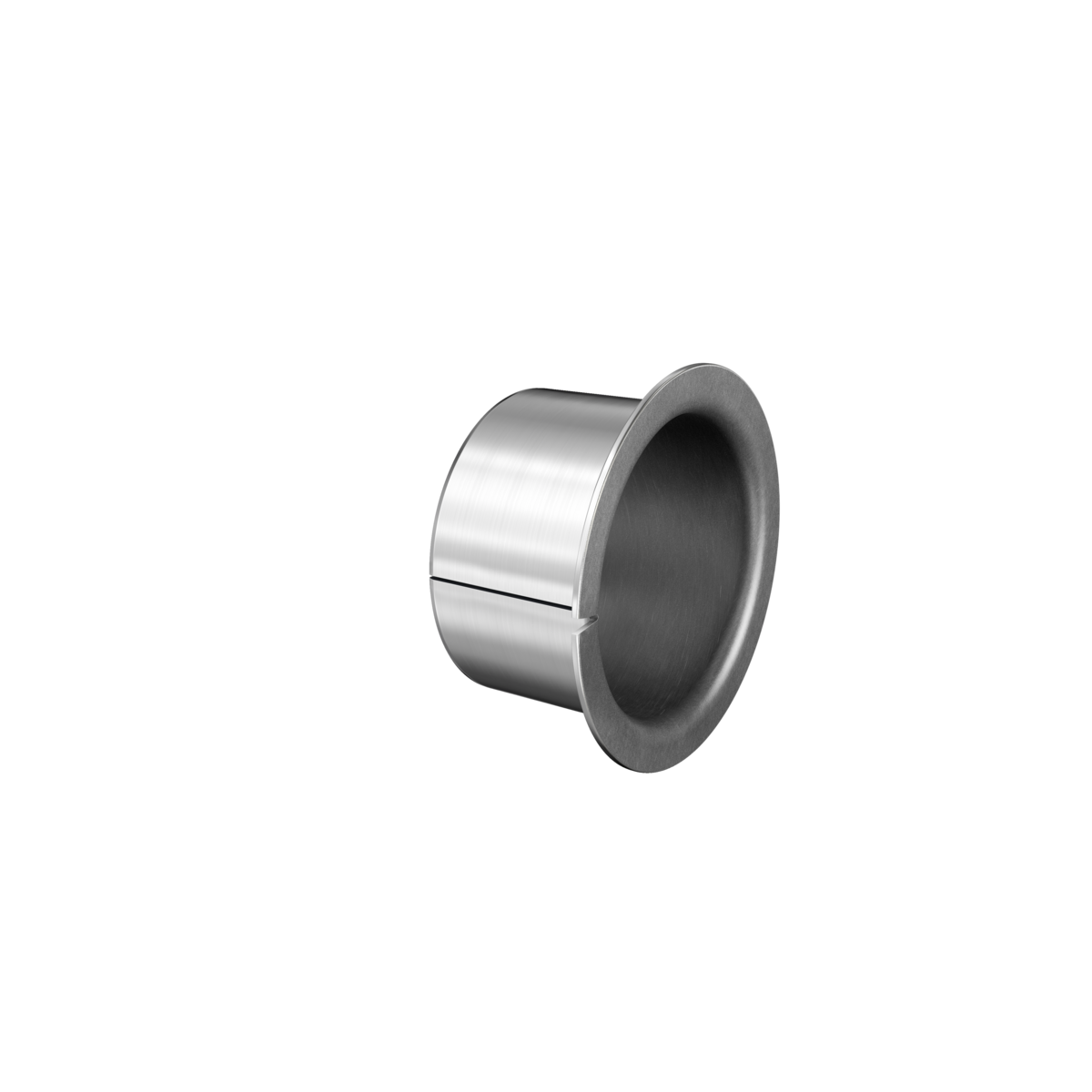

EGF16120-E40 - Bucșă cu flanșă

Bucșă cu flanșă, fără întreținere, ISO 3547, cu suport din oțel

B12 mmLățime

C r22.400 NSarcină dinamică de bază, radială

C 0r40.000 NSarcină statică de bază, radială

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere pe durata de viață / fără întreținere

Neetanșat

Gabarit de montaj redus

Întreținere	Întreținere free
Material sliding Layer	E40	Întreținere-free strat de alunecare E40
Material back	Steel

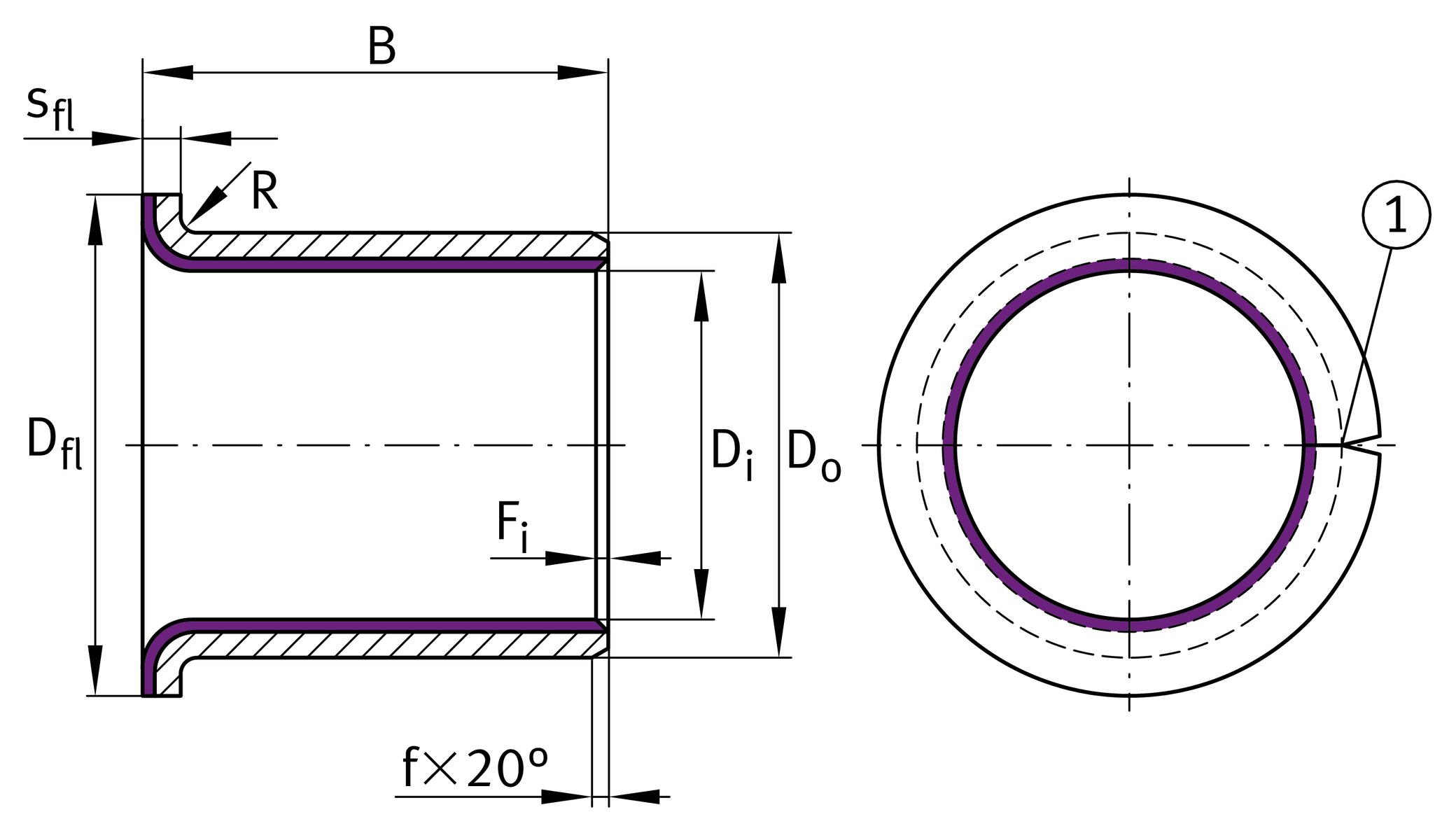

D i	Diametru interior	16 mm
D o	Diametru exterior	18 mm
D fl	Diametru exterior of flange	24 mm
B	Lățime	12 mm
C r	Sarcină dinamică de bază, radială	22.400 N
C 0r	Sarcină statică de bază, radială	40.000 N
C a	Sarcină dinamică de bază, axială	19.400 N
C 0a	Sarcină statică de bază, axială	34.600 N
≈m	Masă	5,696 g

f	Unghi teșitură la diametrul exterior	20 °
s fl	Grosime flanșă	1 mm
R max	Radius, max.	1 mm
f	Teșitură exterioară	0,6 mm
F i max	Teșire muchie interioară, max.	0,6 mm
F i min	Teșire muchie interioară, min.	0,1 mm
s 3	Wall thickness	1 mm
D fl OT	Diametru exterior of flange, upper tolerance	0,5 mm
D o OT	Diametru exterior, upper tolerance	0,065 mm
s 3 OT	Wall thickness, upper tolerance	0,005 mm
D fl UT	Diametru exterior of flange, lower tolerance	-0,5 mm
s 3 UT	Wall thickness, lower tolerance	-0,02 mm
D o UT	Diametru exterior, lower tolerance	0,03 mm
B OT	Lățime, upper tolerance	0,25 mm
B UT	Lățime, lower tolerance	-0,25 mm
s fl OT	Grosime flanșă, upper tolerance	0,05 mm
s fl UT	Grosime flanșă, lower tolerance	-0,2 mm
f OT	Teșitură exterioară, upper tolerance	0,4 mm
f UT	Teșitură exterioară, lower tolerance	-0,4 mm

T min	Temperatură minimă de funcționare	-200 °C
T max	Temperatură maximă de funcționare	280 °C
