6307-M-C3+FAG

Date tehnice FAG/Schaeffler

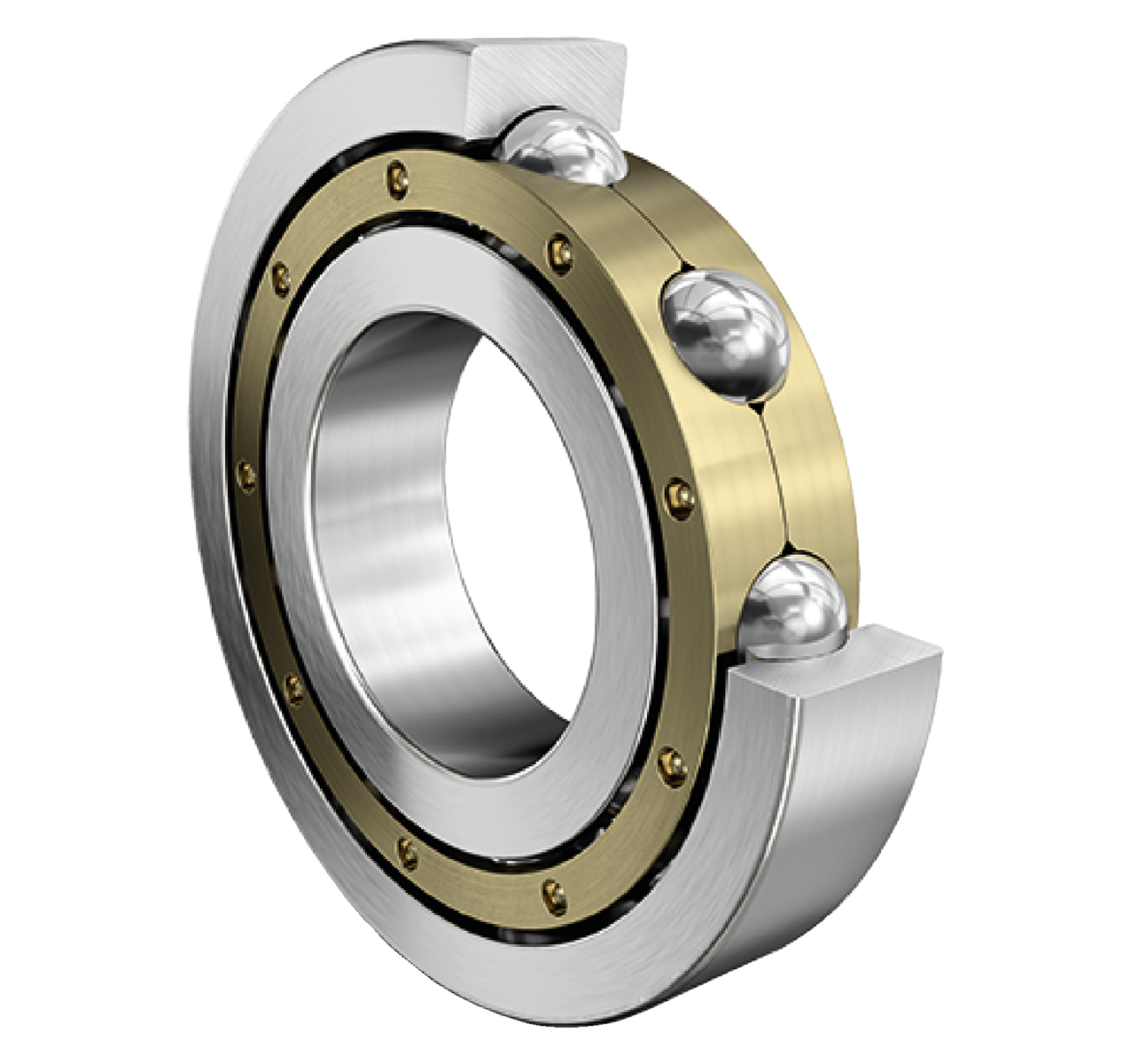

6307-M-C3 - Rulment radial rigid cu bile

Rulment radial rigid cu bile 63..-M, pe un singur rând, colivie masivă din alamă

d35 mmDiametru interior

D80 mmDiametru exterior

B21 mmLățime

C r35.500 NSarcină dinamică de bază, radială

C 0r19.100 NSarcină statică de bază, radială

n G16.000 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Tip etanșare	Fără	Neetanșat
Colivie	M	Colivie masivă din alamă, rolling element guided
Clasa de toleranta	PN	Nurmală (PN)
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Fără	Rulment nelubrifiat
Joc radial intern	C3 (Group 3)	Joc intern mai mare decat CN
Tip alezaj	Z	Cilindric

d	Diametru interior	35 mm
D	Diametru exterior	80 mm
B	Lățime	21 mm
C r	Sarcină dinamică de bază, radială	35.500 N
C 0r	Sarcină statică de bază, radială	19.100 N
C ur	Limita de sarcină la oboseală, radială	1.290 N
n G	Turație limită	16.000 1/min
n ϑr	Turație de referință	9.900 1/min
≈m	Masa	475,28 g

d a min	Diametrul minim al umărului arborelui	44 mm
D a max	Diametrul maxim al umărului carcasei	71 mm
r a max	Raza maximă de racordare	1,5 mm

r min	Dimensiune minimă teșitură	1,5 mm
D 1	Diametrul umărului inelului exterior	65,6 mm
D 2	Diametrul calibrului inelului exterior	67,6 mm
d 1	Diametrul umărului inelului interior	49,3 mm

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

f 0

Factor de calcul

13,1
