6304-C-2HRS-C3>V+FAG

Date tehnice FAG/Schaeffler

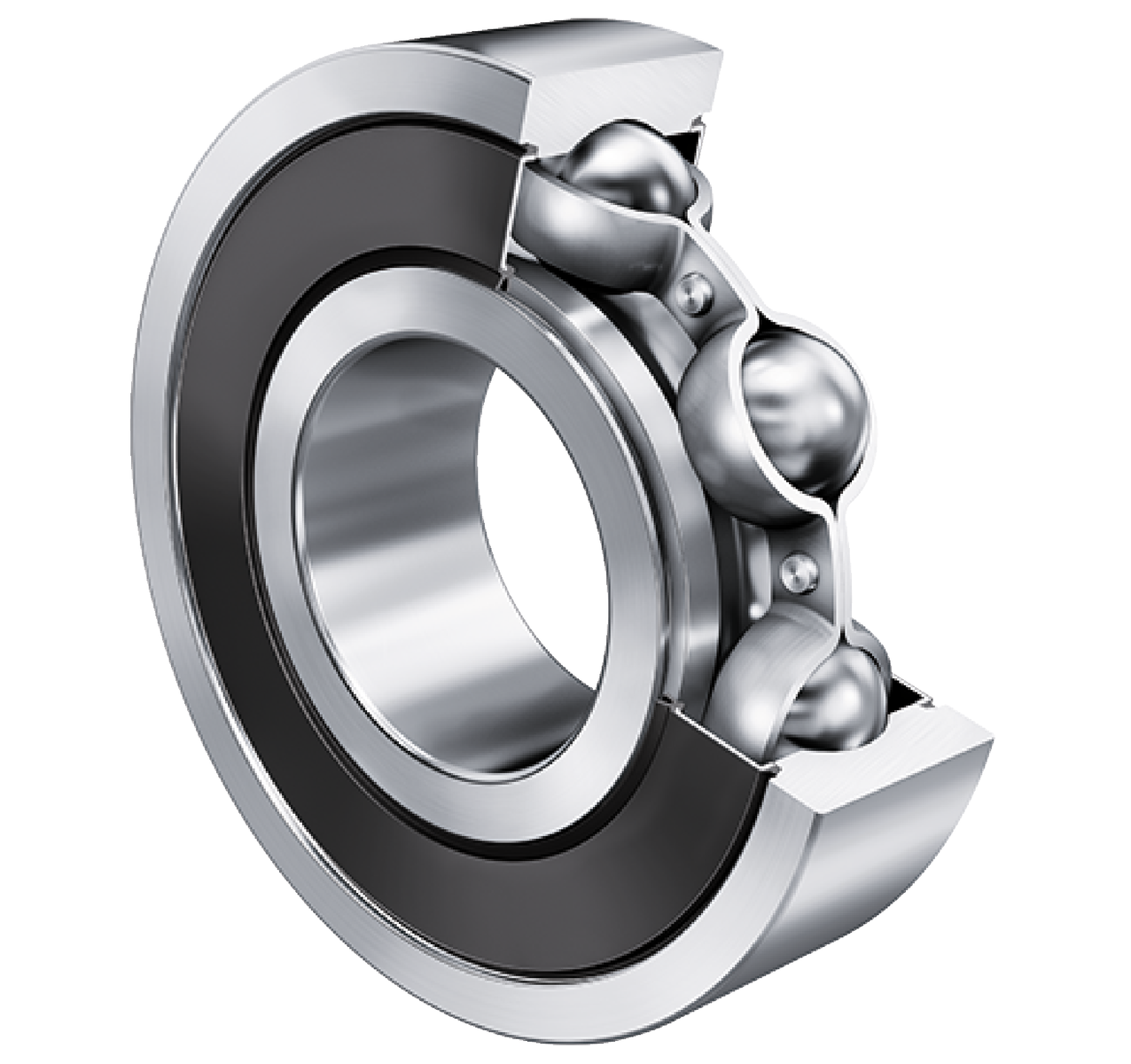

6304-C-2HRS-C3>V - Rulment radial rigid cu bile

Rulment radial rigid cu bile 63..-C-2HRS, pe un singur rând, Generația C, etanșări, colivie din tablă de oțel

d20 mmDiametru interior

D52 mmDiametru exterior

B15 mmLățime

C r18.500 NSarcină dinamică de bază, radială

C 0r7.800 NSarcină statică de bază, radială

n G14.000 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durata de viață / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele părți

Cod versiune	>V	Nu este marcat pe rulment
Execuție intern modificat	C	Generația C
Tip etanșare	2HRS	Etanșare cu contact pe ambele părți
Colivie	JN	Tabla de oțel
Clasa de toleranta	P6	Clasa 6 (P6), mai bună decat PN
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA14	Unsoare pentru rulmenți cu bile, zgomot redus
Joc radial intern	C3 (Group 3)	Joc intern mai mare decat CN
Tip alezaj	Z	Cilindric

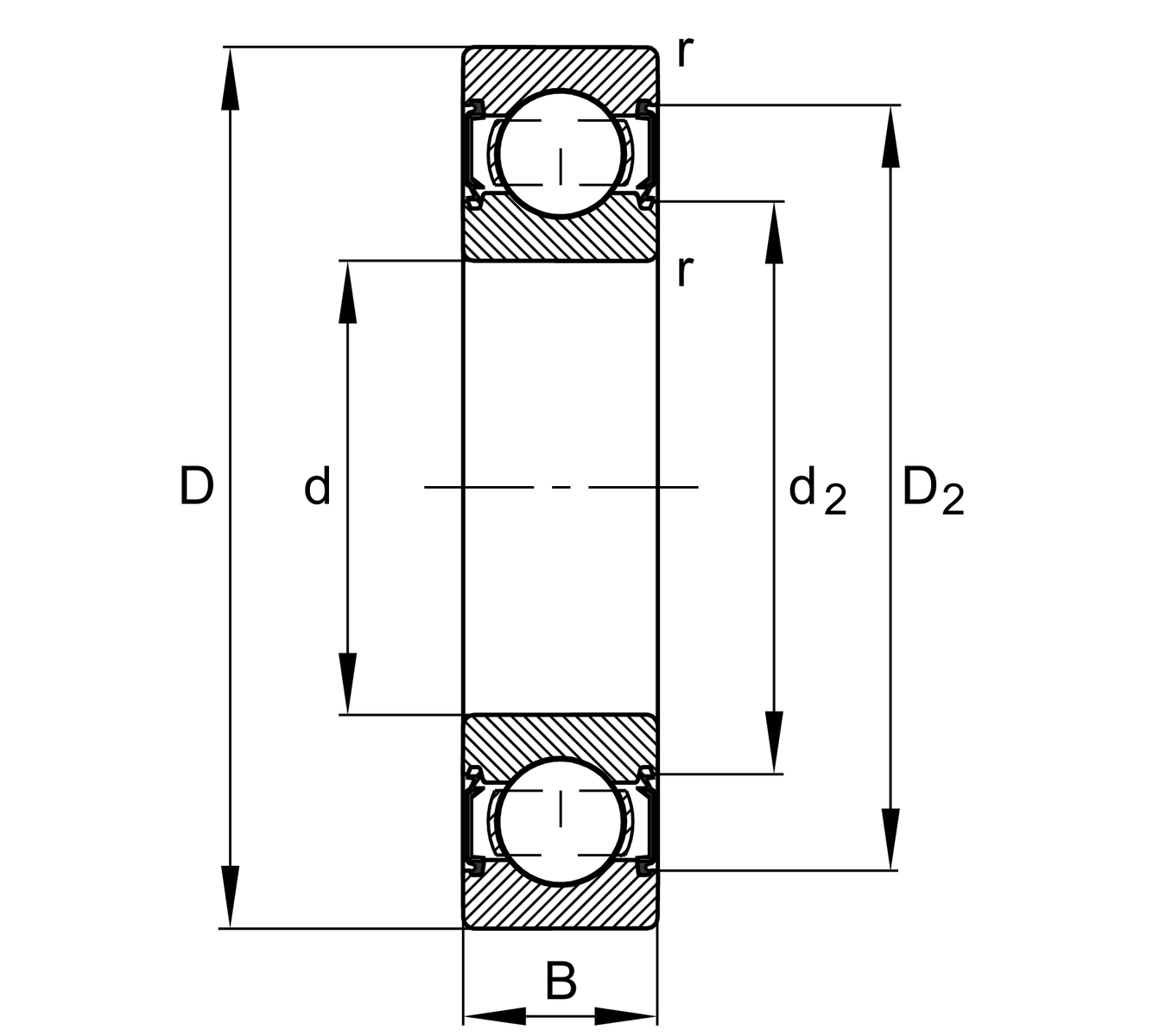

d	Diametru interior	20 mm
D	Diametru exterior	52 mm
B	Lățime	15 mm
C r	Sarcină dinamică de bază, radială	18.500 N
C 0r	Sarcină statică de bază, radială	7.800 N
C ur	Limita de sarcină la oboseală, radială	540 N
n G	Turație limită	14.000 1/min
≈m	Masa	0,15 kg

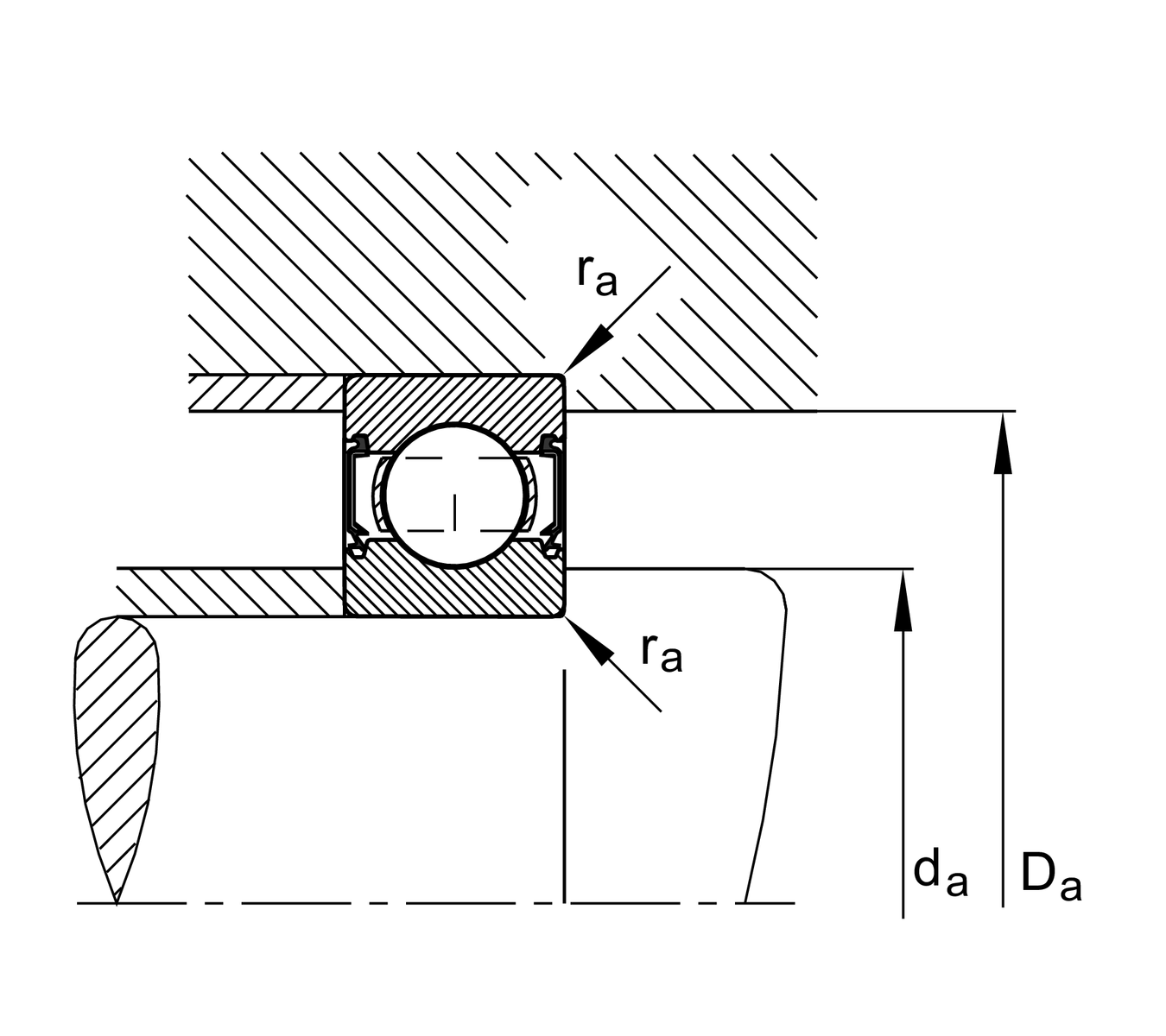

d a min	Diametrul minim al umărului arborelui	27 mm
D a max	Diametrul maxim al umărului carcasei	45 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă teșitură	1,1 mm
D 1	Diametrul umărului inelului exterior	42,17 mm
D 2	Diametrul calibrului inelului exterior	44,12 mm
d 1	Diametrul umărului inelului interior	28,83 mm
d 2	Diametrul calibrului inelului interior	27,67 mm

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C

f 0

Factor de calcul

12,3
