B7003-E-T-P4S-UL+FAG
Date tehnice FAG/Schaeffler

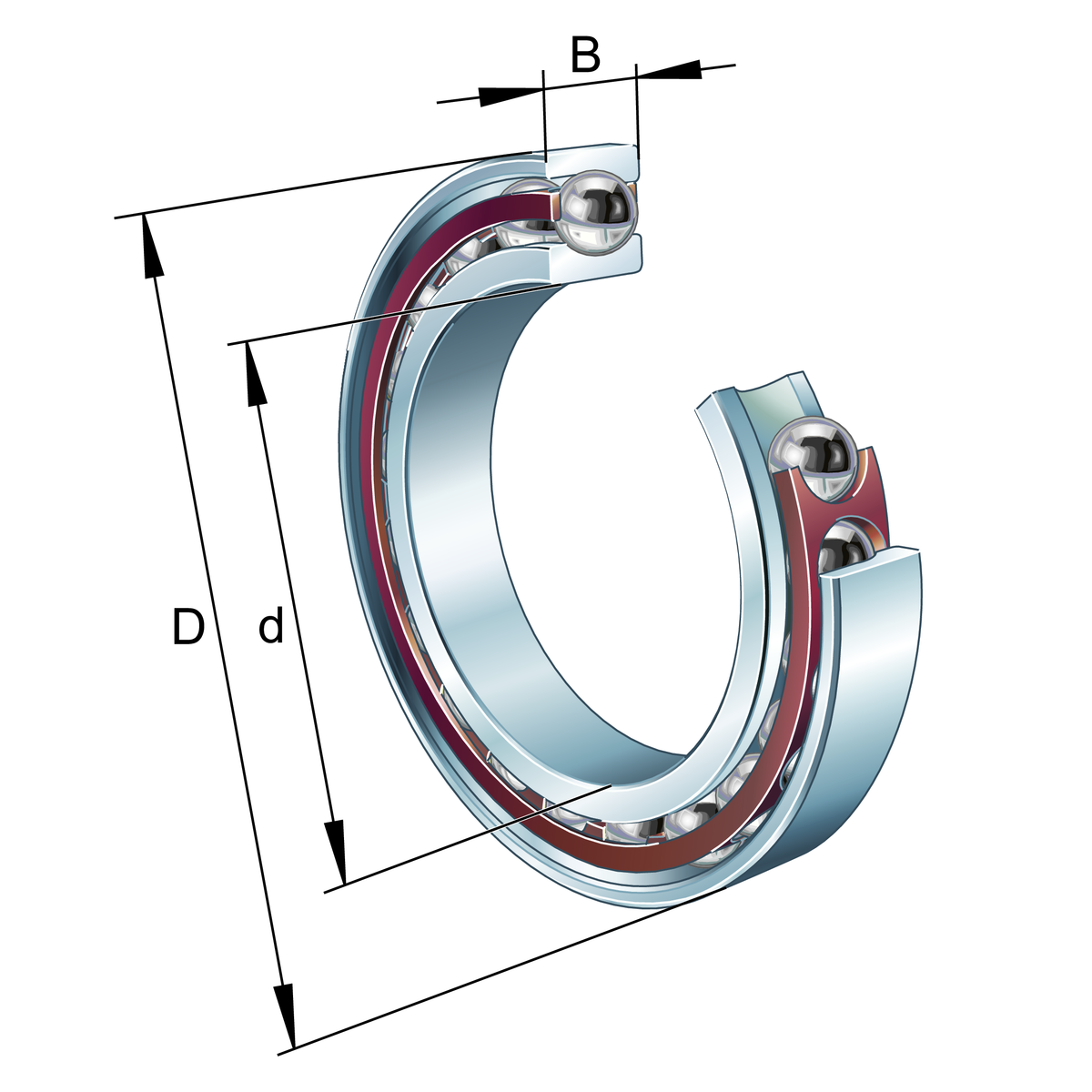

B7003-E-T-P4S-UL - Rulment de precizie pentru arbore principal
Rulment de precizie pentru arbore principal B70..-E, ajustat, în perechi sau seturi, unghi de contact α = 25°, toleranțe restrânse
d17 mmDiametru interior
D35 mmDiametru exterior
B10 mmLățime
C r8.200 NSarcină dinamică de bază, radială
C 0r3.350 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșatPrezentare produs
| Cod produs | B7003-E-T-P4S-UL |
|---|---|
| Tip produs | Rulment de precizie pentru arbore principal |
| Marcă | FAG |
| Număr material Schaeffler | 0191500080000 |
| Tip de bază | B7003 |
| Cod BearingX | B7003-E-T-P4S |
| Masa | 0.04 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Preîncărcare | L | Preîncărcare ușoară |
| Unghi de contact | E | Unghi de contact 25° |
| Clasa de toleranta | P4S | Clasă de toleranță P4S, standard FAG mai bun decât P4 conform DIN 620 |
| Tip etanșare | Fără | Neetanșat |
| Colivie | T | Colivie din material textil stratificat |
| Aranjament set de rulmenți | U | Rulment individual |
Dimensiuni principale și date de performanță
| d | Diametru interior | 17 mm |
| D | Diametru exterior | 35 mm |
| B | Lățime | 10 mm |
| C r | Sarcină dinamică de bază, radială | 8.200 N |
| C 0r | Sarcină statică de bază, radială | 3.350 N |
| C ur | Limita de sarcină la oboseală, radială | 355 N |
| n G unsoare | Turație limită pentru lubrifiere cu unsoare | 43.000 1/min |
| n G Oil | Turație limită pentru lubrifiere cu ulei | 63.000 1/min |
| ≈m | Masa | 0,04 kg |

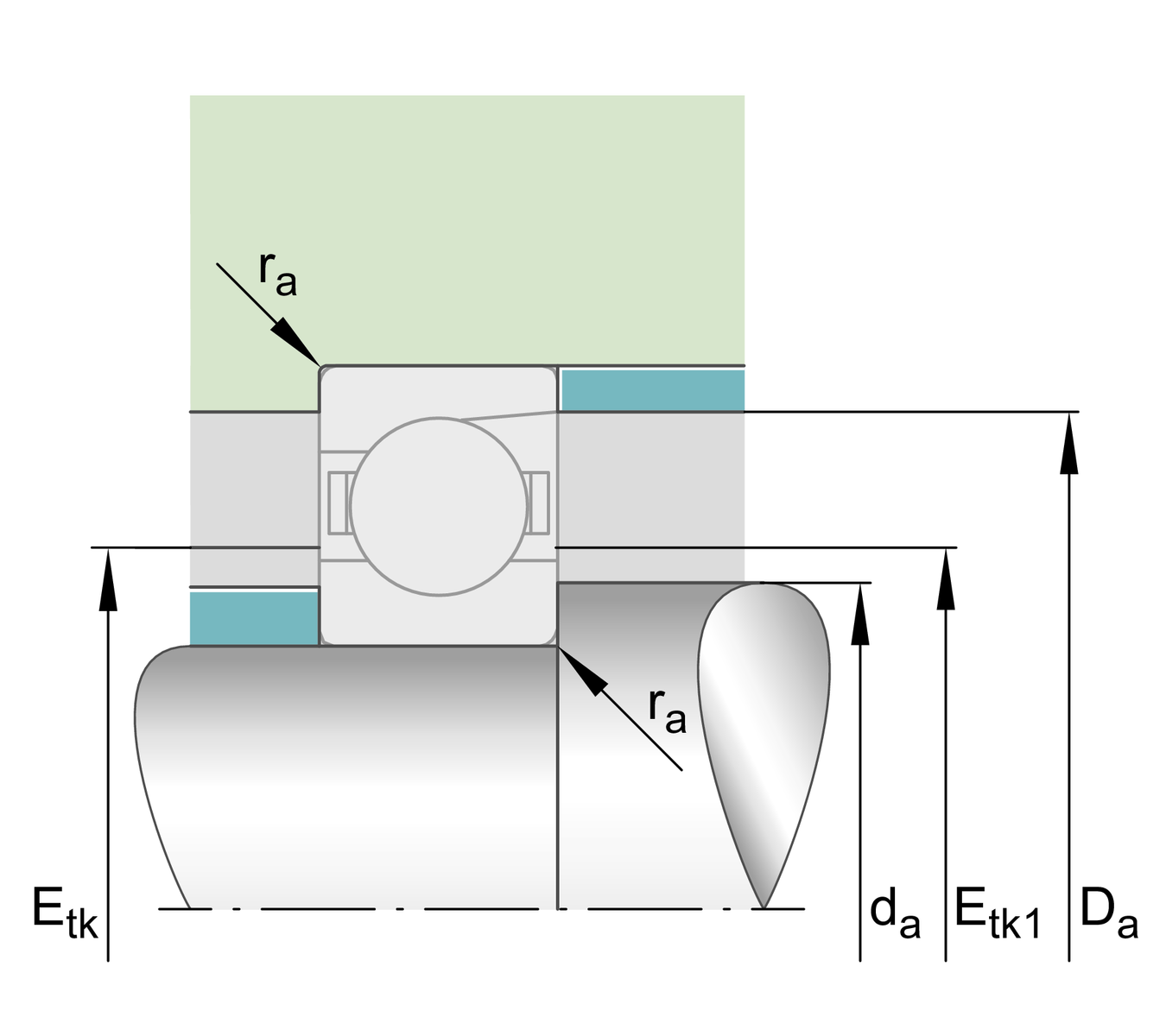

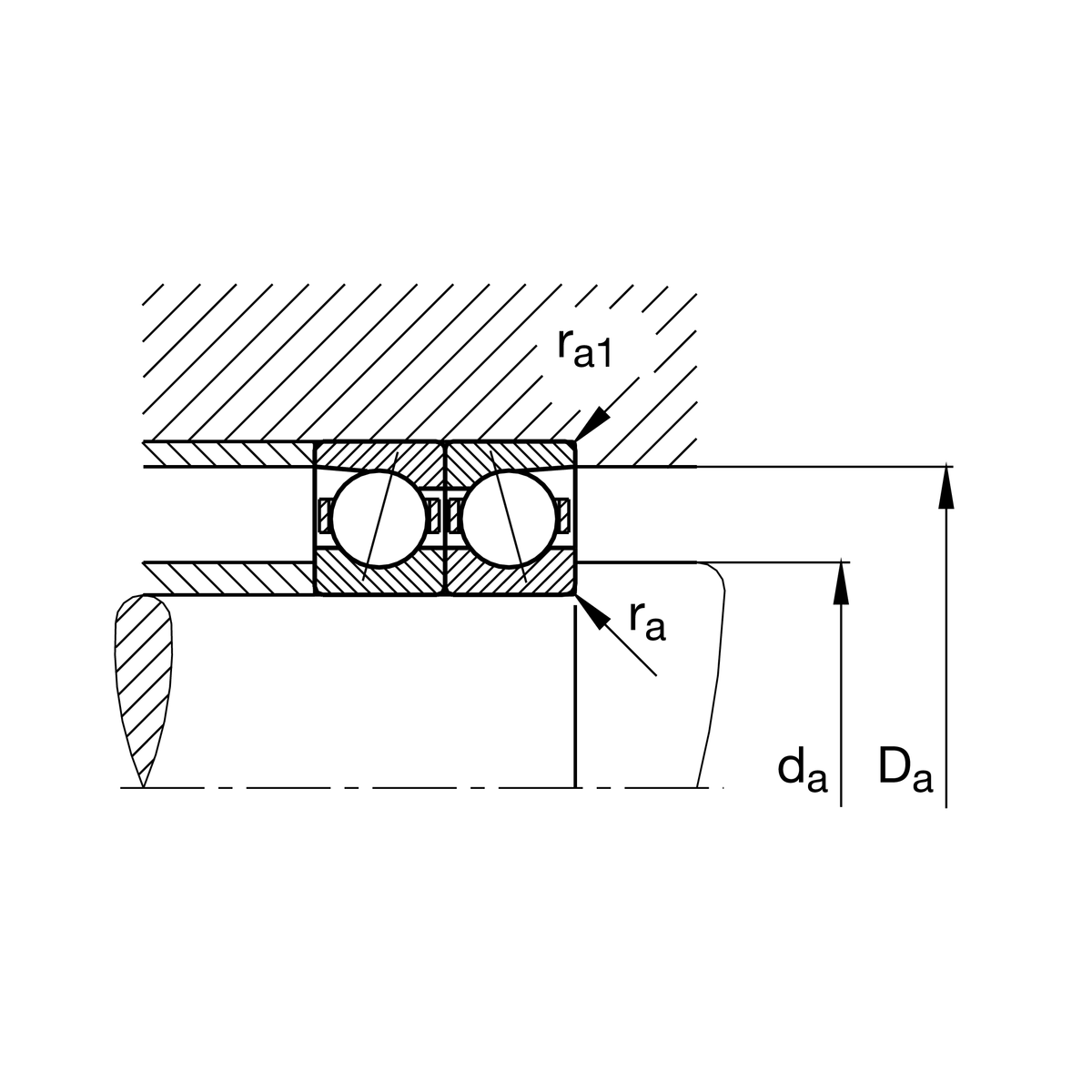

Dimensiuni de montaj
| d a | Diametru umăr arbore | 21 mm |
| d a | Diametru degajare umăr arbore | h12 |
| D a | Diametrul umărului inelului exterior | 32 mm |
| D a | Diametru degajare umăr inel exterior | H12 |
| r a max | Rază maximă a degajării | 0,3 mm |
| r a1 max | Rază maximă a degajării | 0,1 mm |
| E tk min | Diametru minim cerc orificii de injecție | 23,3 mm |
| E tk max | Diametru maxim cerc orificii de injecție | 24,5 mm |
| E tk1 min | Diametru minim cerc orificii de injecție | 23,3 mm |
| E tk1 max | Diametru maxim cerc orificii de injecție | 24,5 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 11,1 mm |

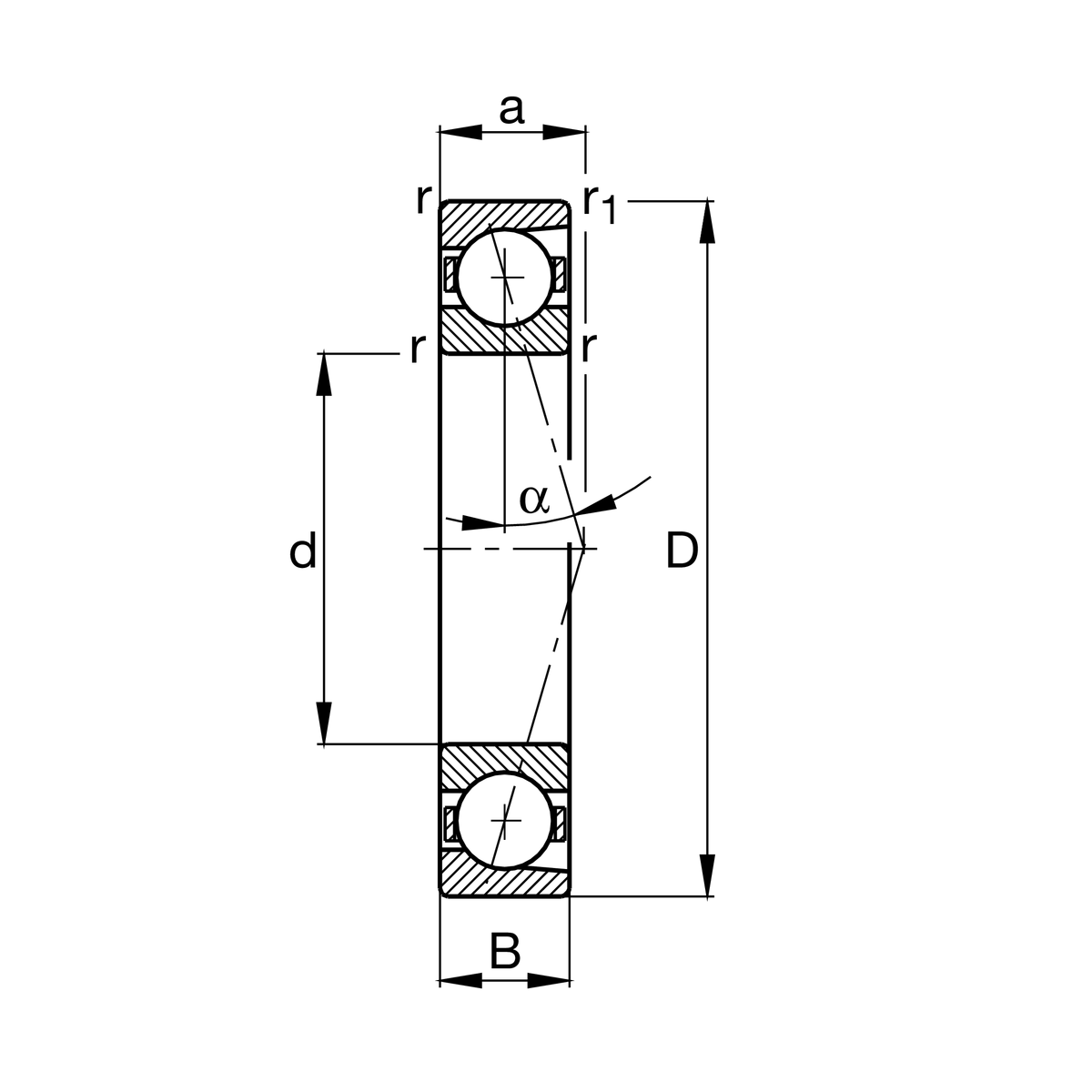

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 0,3 mm |
| r 1 min | Dimensiune minimă teșitură | 0,3 mm |
| α | Unghi de contact | 25 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
Informații suplimentare
| F V L | Forță de preîncărcare ușoară | 54 N |
| F V M | Forță de preîncărcare medie | 220 N |
| F V H | Forță de preîncărcare ridicată | 483 N |
| K aE L | Forță de desprindere ușoară | 156 N |
| K aE M | Forță de desprindere medie | 663 N |
| K aE H | Forță de desprindere ridicată | 1.504 N |
| c a L | Rigiditate axială ușoară | 48 N/µm |
| c a M | Rigiditate axială medie | 81 N/µm |
| c a H | Rigiditate axială ridicată | 112 N/µm |
