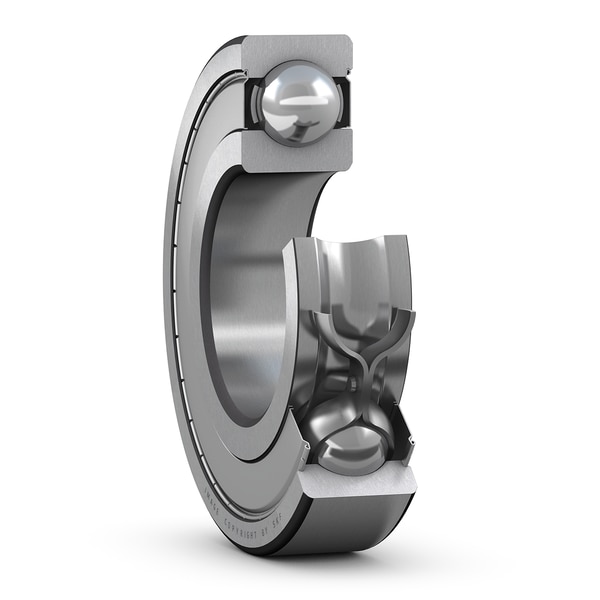

6204-2Z - Rulment radial rigid cu bile cu etanșări sau șaibe de protecție
Rulment radial rigid cu bile cu etanșări sau șaibe de protecție Rulmenți cu bile cu caneluri adânci, cu un singur rând, cu etanșări sau șaibe de protecție sunt deosebit de versatili, au frecare redusă și sunt optimizați pentru zgomot și vibrații reduse, ceea ce permite viteze de rotație mari. Aceștia suportă sarcini radiale și axiale în ambele direcții, sunt ușor de montat și necesită mai puțină întreținere decât multe alte tipuri de rulmenți. Etanșarea integrată poate prelungi semnificativ durata de viață a rulmentului, deoarece menține lubrifiantul în rulmenți și contaminanții afară.
Diametru interior20 mmDiametru interior
Diametru exterior47 mmDiametru exterior
Lățime14 mmLățime
d20 mmDiametru interior
D47 mmDiametru exterior
B14 mmLățime
Prezentare generală a produsului
| Cod produs | 6204-2Z |
|---|
| Tip produs | Rulment radial rigid cu bile cu etanșări sau șaibe de protecție |
|---|
| Marcă | SKF |
|---|
Dimensiuni detaliate
| Diametru interior | Diametru interior | 20 mm |
| Diametru exterior | Diametru exterior | 47 mm |
| Lățime | Lățime | 14 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 13.5 kN |
| Sarcină statică de bază | Sarcină statică de bază | 6.55 kN |
| Turație de referință | Turație de referință | 32000 r/min |
| Turație limită | Turație limită | 17000 r/min |
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
Proprietăți
| Caneluri de umplere | Caneluri de umplere | Fără |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Fier |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Joc radial intern | Joc radial intern | CN |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Scut pe ambele părți |
| Tip etanșare | Tip etanșare | Nun-contact |
| Lubrifiant | Lubrifiant | unsoare |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 0.39 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.107 kg |
| Cod eClass | Cod eClass | 23-05-08-01 |
| Cod UNSPSC | Cod UNSPSC | 31171504 |
Dimensiuni detaliate
| d | Diametru interior | 20 mm |
| tΔdmp | Limitele de deviație ale diametrului mediu al găurii | -0.008... 0 mm |
| D | Diametru exterior | 47 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.009... 0 mm |
| B | Lățime | 14 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.06... 0 mm |
| d1 | Diametrul umărului | ≈ 28.8 mm |
| D2 | Diametrul adânciturii | ≈ 40.59 mm |
| r1,2 | Dimensiunea fazei | min. 1 mm |
| Clasa de toleranță ISO pentru dimensiuni | Clasa de toleranță ISO pentru dimensiuni | P6 și toleranță de lățime mai strictă |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 25.6 mm |
| da | Diametrul sprijinului arborelui | max. 28.7 mm |
| Da | Diametru carcasei de sprijin | max. 41.4 mm |
| ra | Raza de filare a arborelui sau carcasei | max. 1 mm |
Date de calcul
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 13.5 kN |
| C0 | Sarcină statică de bază | 6.55 kN |
| Pu | Limita de încărcare la oboseală | 0.28 kN |
| Turație de referință | Turație de referință | 32000 r/min |
| Turație limită | Turație limită | 17000 r/min |
| kr | Factor de sarcină minimă | 0.03 |
| f0 | Factor de calcul | 13.1 |
Toleranțe de bătaie
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 4 µm µm |
| tSd | Run-out maxim al feței laterale a inelului interior față de gaură | 8 µm µm |
| tSia | Run-out axial maxim al inelului interior al rulmentului asamblat | 8 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 7 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 4 µm µm |
| tSea | Run-out axial maxim al inelului exterior al rulmentului asamblat | 8 µm µm |
| Clasa de toleranță ISO pentru toleranțele geometrice | Clasa de toleranță ISO pentru toleranțele geometrice | P5 |
