AY20-XL-NPP-B+INA
Date tehnice INA/Schaeffler

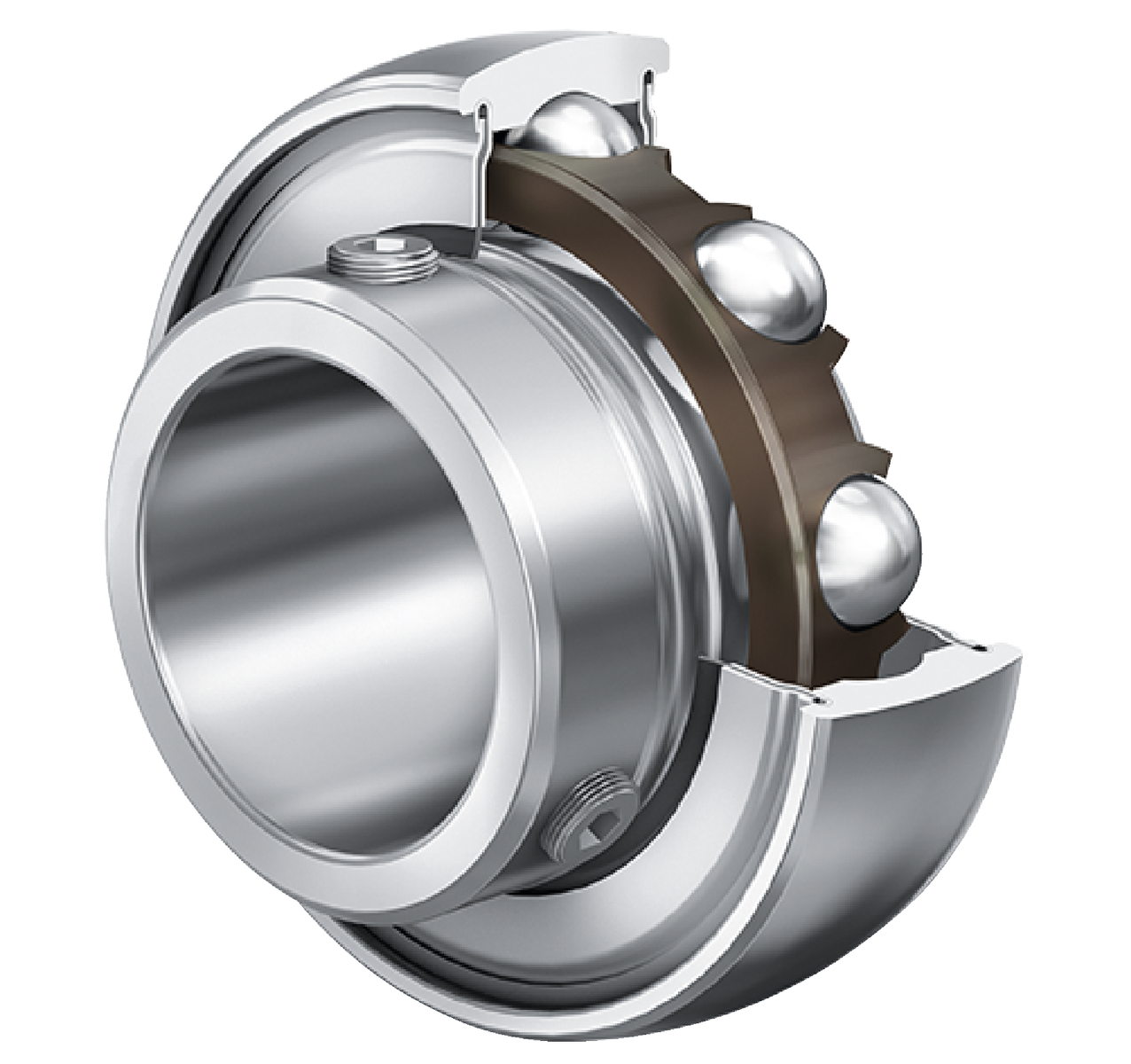

AY20-XL-NPP-B - Rulment radial tip insert cu bile
Rulmenți radiali tip insert cu bile AY..-NPP-B, inel exterior sferic, fixare cu șuruburi de presiune, etanșări P pe ambele părți
d20 mmDiametru interior
B25 mmLățime
C 0r6.600 NSarcină statică de bază, radială
C r13.600 NSarcină dinamică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
etanșat pe ambele părți
eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | AY20-XL-NPP-B |
|---|---|
| Tip produs | Rulment radial tip insert cu bile |
| Marcă | INA |
| Număr material Schaeffler | 0008436280000 |
| Tip de bază | AY20 |
| Cod BearingX | AY20-XL-NPP-B |
| Masă | 0.13 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
Dimensiuni principale și date de performanță
| d | Diametru interior | 20 mm |
| D SP | Diametru exterior | 47 mm |
| B | Lățime | 25 mm |
| C 0r | Sarcină statică de bază, radială | 6.600 N |
| C ur | limită de sarcină la oboseală, radială | 345 N |
| C r | Sarcină dinamică de bază, radială | 13.600 N |
| ≈m | Masă | 0,13 kg |

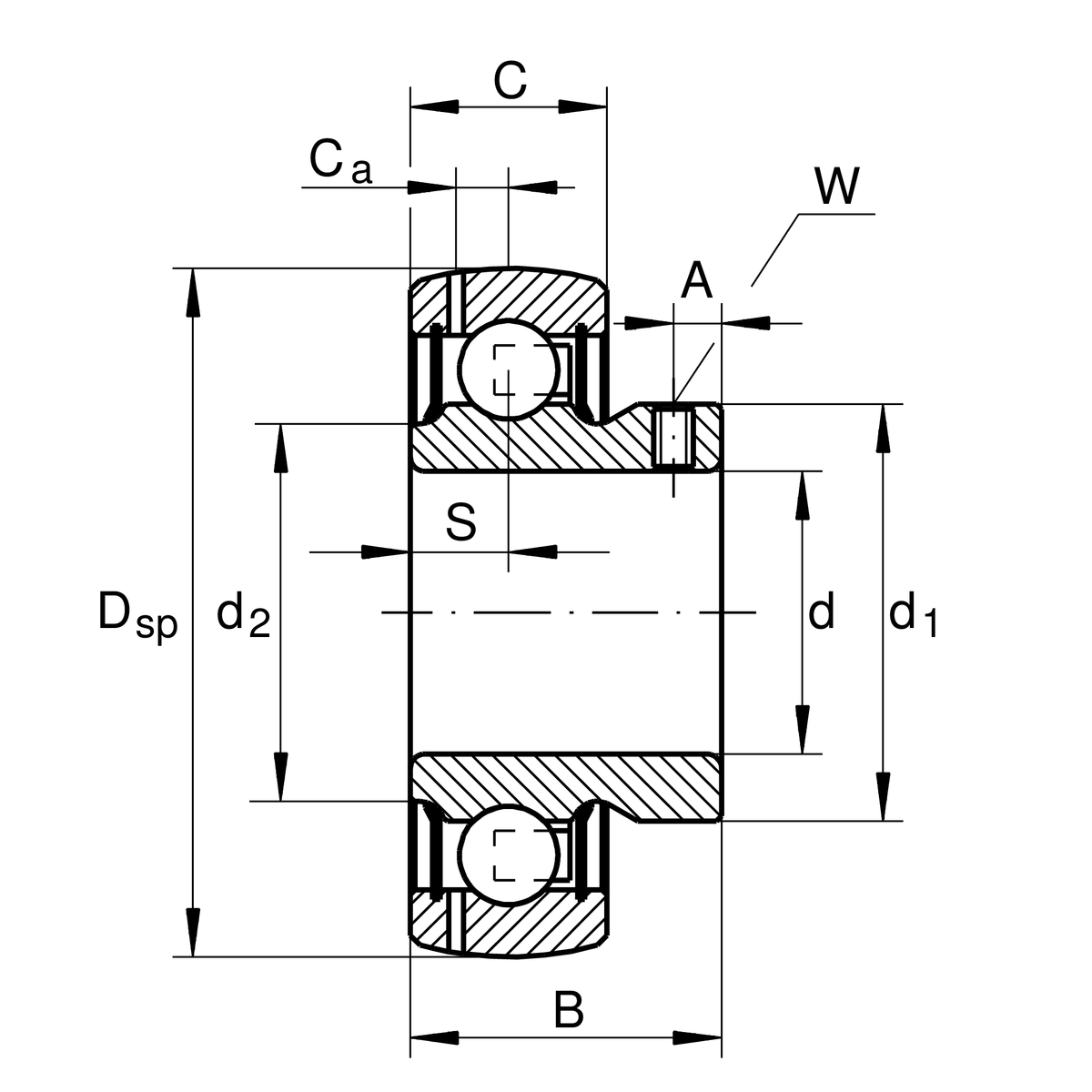

Dimensiuni detaliate
| C | Lățime inel exterior | 14 mm |
| S | Distanță cale de rulare | 7 mm |
| d 1 | Diametru bordură inel interior | 28,3 mm |
| d 2 | Diametru bordură etanșare inel interior | 26,7 mm |
| A | Distanță filet | 4,5 mm |
| W | Lățime of flats | 2,5 mm |
Factori de calcul
| f 0 | Factor de calcul | 13,1 |
