AXW15+INA
Date tehnice INA/Schaeffler

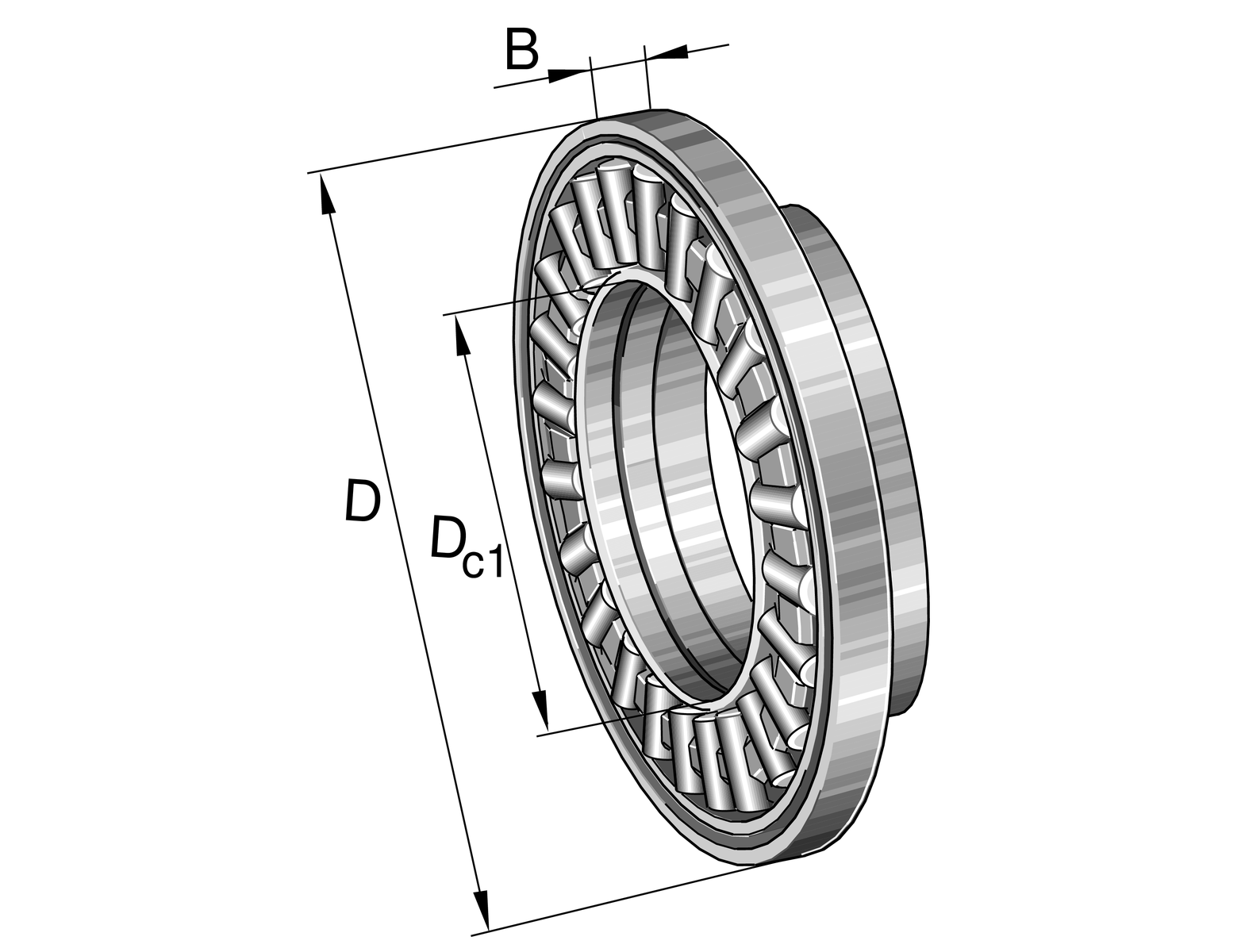

AXW15 - Rulment axial cu ace
Rulment axial cu ace, cu acțiune într-un singur sens, AXK cu șaibă axială de rulment
D31 mmDiametru exterior șaibă rulment
B3,2 mmÎnălțime bearing
n G13.400 1/minTurație limită
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
Gabarit de montaj redusPrezentare produs
| Cod produs | AXW15 |
|---|---|
| Tip produs | Rulment axial cu ace |
| Marcă | INA |
| Număr material Schaeffler | 0001616080000 |
| Tip de bază | AXW15 |
| Cod BearingX | AXW15 |
| Masa | 10.5 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe

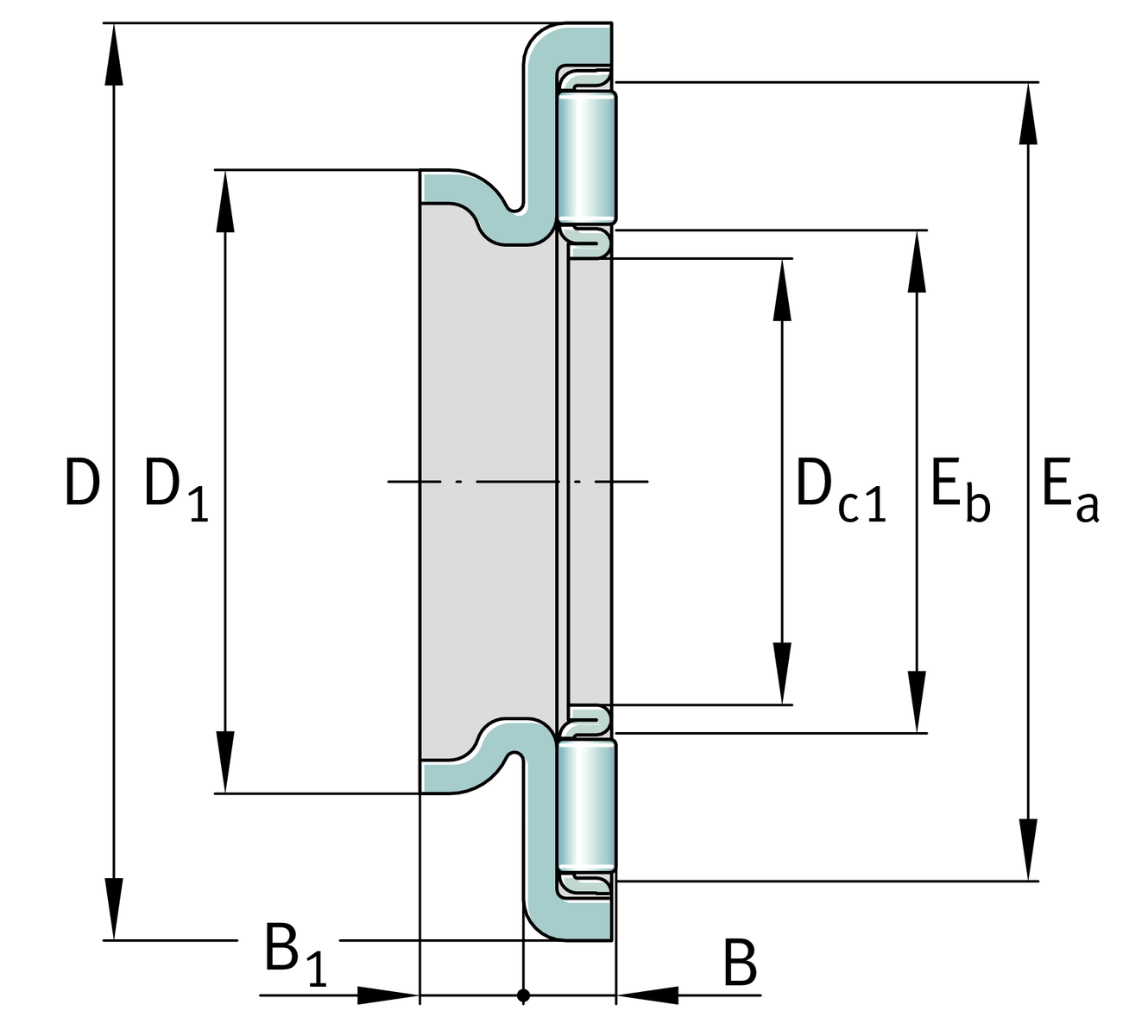

Dimensiuni principale și date de performanță
| D c1 | Diametru interior colivie | 15 mm |
| D | Diametru exterior șaibă rulment | 31 mm |
| B | Înălțime bearing | 3,2 mm |
| B 1 | Înălțime centering collar | 3,5 mm |
| D 1 | Diametru exterior centering collar | 21 mm |
| E a | Dimensiune cale de rulare | 27 mm |
| E b | Dimensiune cale de rulare | 17 mm |
| C | Sarcină dinamică de bază, axială | 11.400 N |
| C 0a | Sarcină statică de bază, axială | 36.000 N |
| c ua | Limită de sarcină la oboseală, axială | 3.650 N |
| n G | Turație limită | 13.400 1/min |
| n ϑr | Turație de referință | 6.400 1/min |
| ≈m | Masa | 10,5 g |

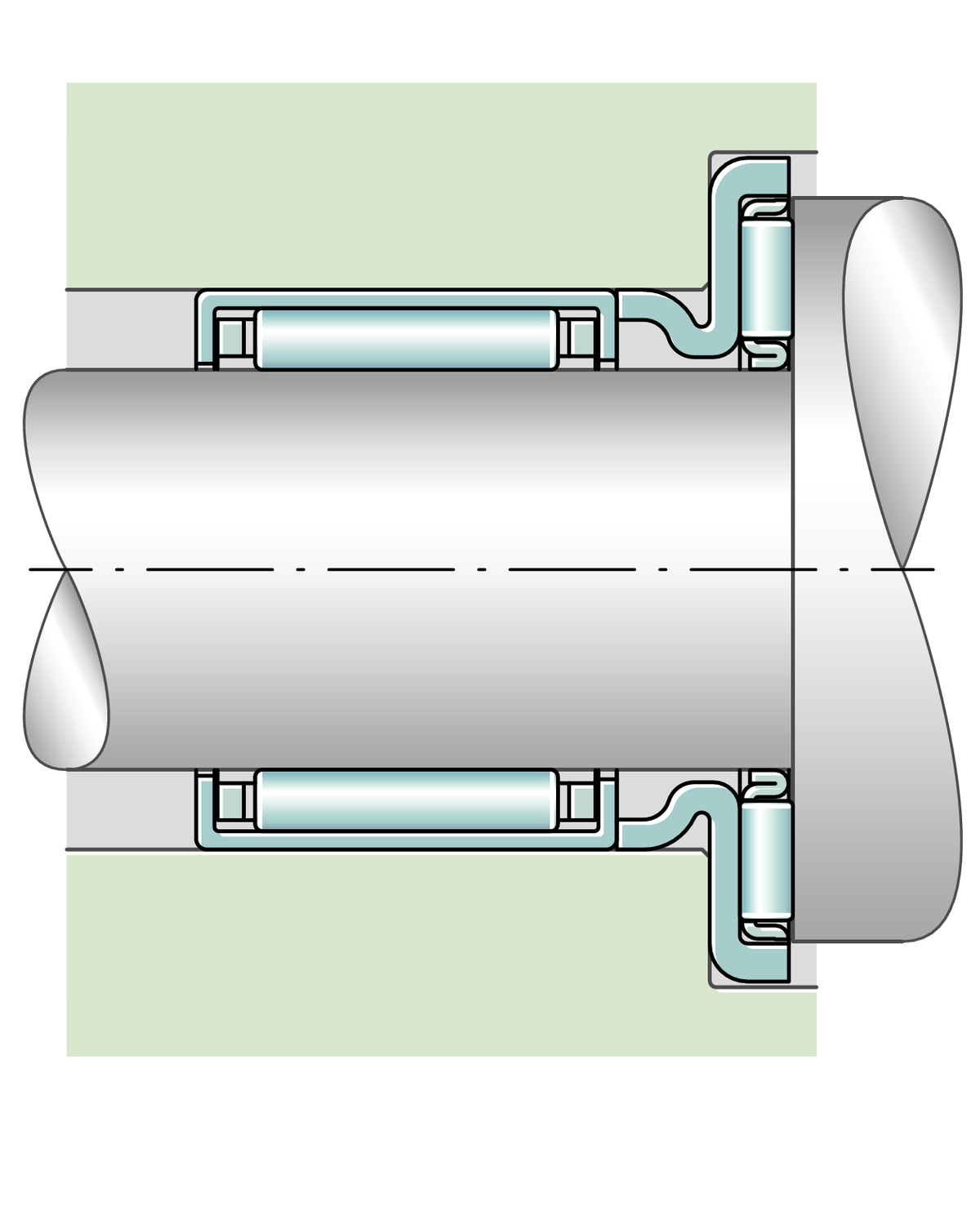

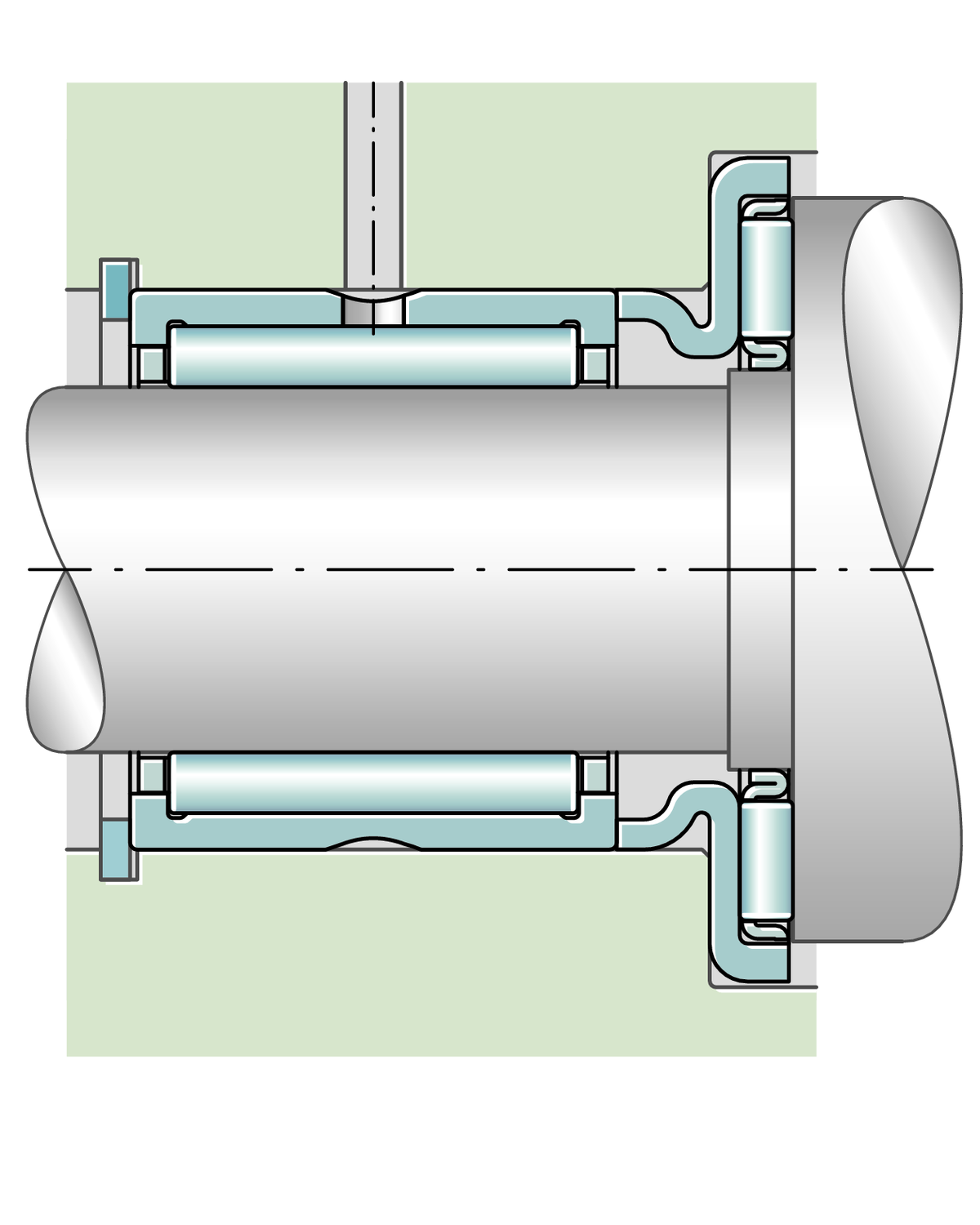

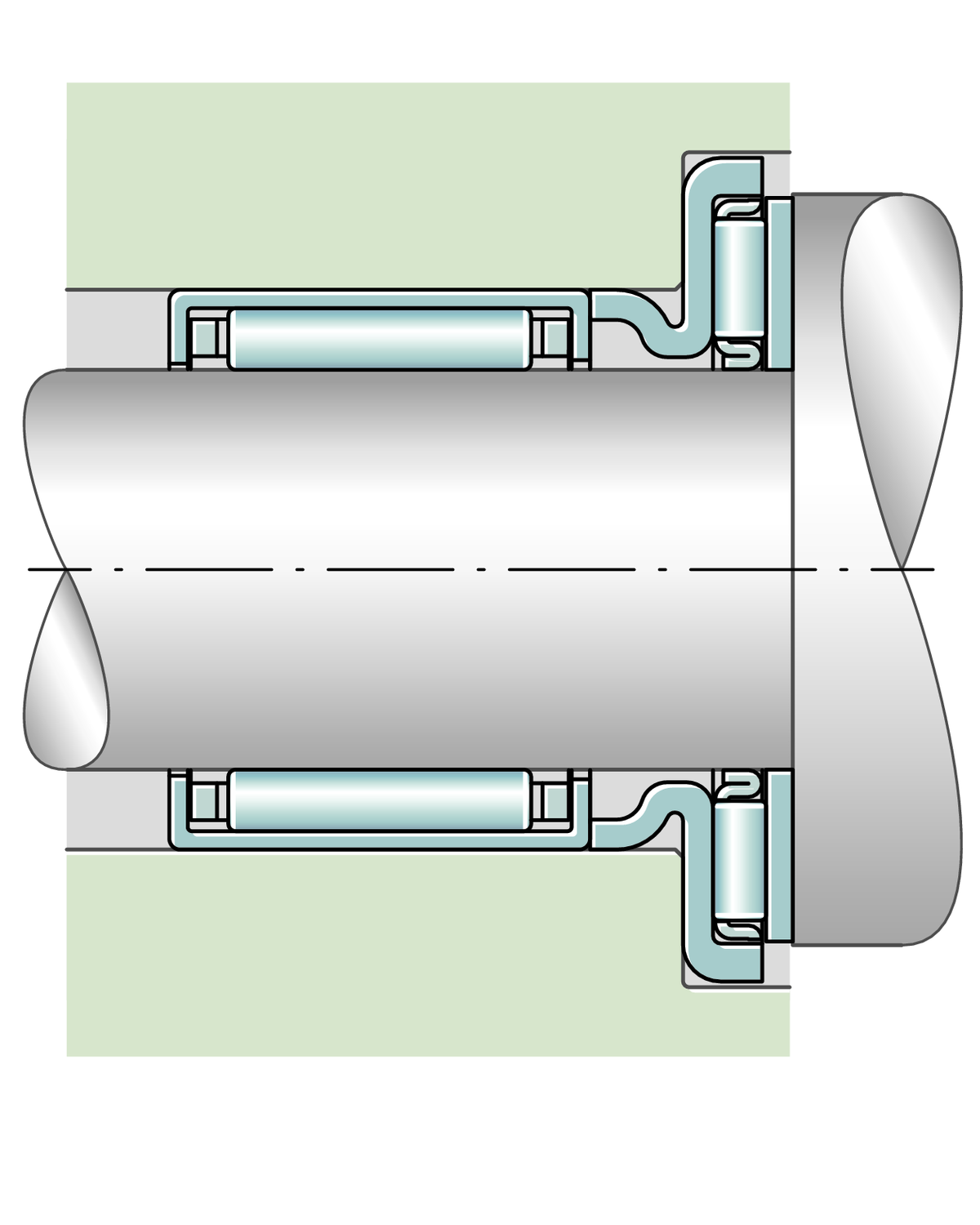

Informații suplimentare
| Șaibă axială de rulment | AS1528 | |
| Rulmenți cu ace ambutisați turned | HK1514-RS | |
| Rulmenți cu ace ambutisați | HK1516 | |
| Rulmenți cu ace ambutisați | HK1522-ZW | |
| Rulmenți cu ace ambutisați for radial bearing arrangement | HK1512 | |
| Bucșă cu ace | BK1512 | |
| Bucșă cu ace | BK1516 |
