Date tehnice INA/Schaeffler

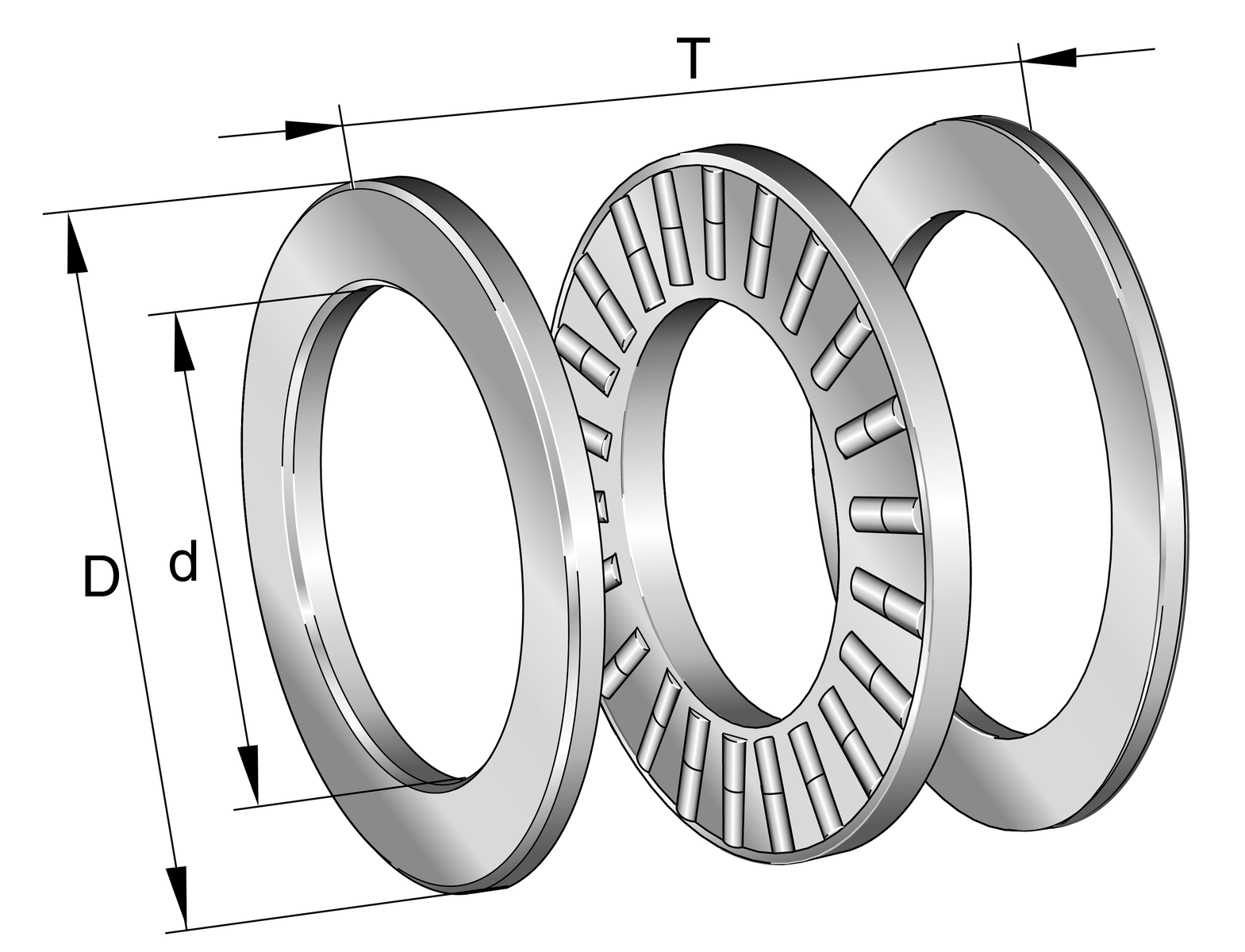

89312-TV - Rulment axial cu role cilindrice
Rulmenți axiali cu role cilindrice 893, cu acțiune într-un singur sens, compus din K893, GS, WS
d60 mmDiametru interior
D110 mmDiametru exterior
n G3.400 1/minTurație limită
B30 mmLățime
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșatPrezentare produs
| Cod produs | 89312-TV |
|---|---|
| Tip produs | Rulment axial cu role cilindrice |
| Marcă | INA |
| Număr material Schaeffler | 0003617470000 |
| Tip de bază | 89312 |
| Masă | 1250 g |
| CAD disponibil | Da |
| Date de calcul disponibile | Nu |
Variantă tehnică și sufixe
| Colivie | TV | Colivie din poliamidă 66 |
Dimensiuni principale și date de performanță
| d | Diametru interior | 60 mm |
| D | Diametru exterior | 110 mm |
| T | Înălțime | 30 mm |
| C a | Sarcină dinamică de bază, axială | 197.000 N |
| C 0a | Sarcină statică de bază, axială | 670.000 N |
| C ua | Limită de sarcină la oboseală, axială | 59.000 N |
| n G | Turație limită | 3.400 1/min |
| n ϑr | Turație de referință | 1.350 1/min |
| ≈m | Masă | 1.250 g |
Dimensiuni de montaj
| d a | Diametrul minim al umărului arborelui | 108 mm |
| D a | Diametrul maxim al umărului carcasei | 66 mm |
| r a | Recess radius | 1,1 mm |

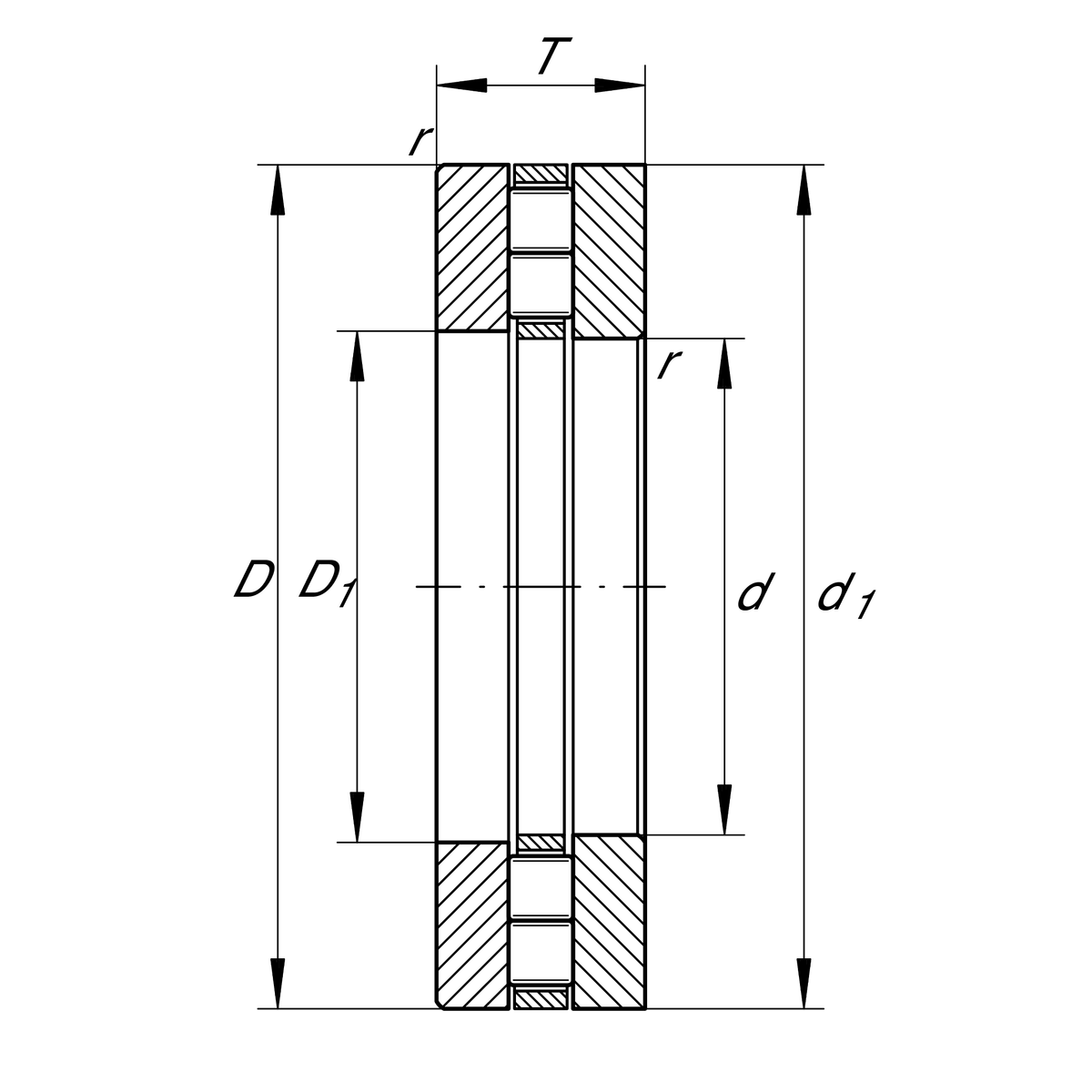

Dimensiuni detaliate
| D 1 | Diametru interior șaibă carcasă | 62 mm |
| d 1 | Diametru bordură șaibă arbore | 110 mm |
| B | Lățime | 30 mm |
| r min | Dimensiune minimă teșitură | 1,1 mm |
| D c1 | Diametru alezaj colivie | 60 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Colivie axială cu role | K89312-TV | |
| Șaibă de carcasă | GS89312 | |
| Șaibă de arbore | WS89312 |
