7602040-TVP+FAG

Date tehnice FAG/Schaeffler

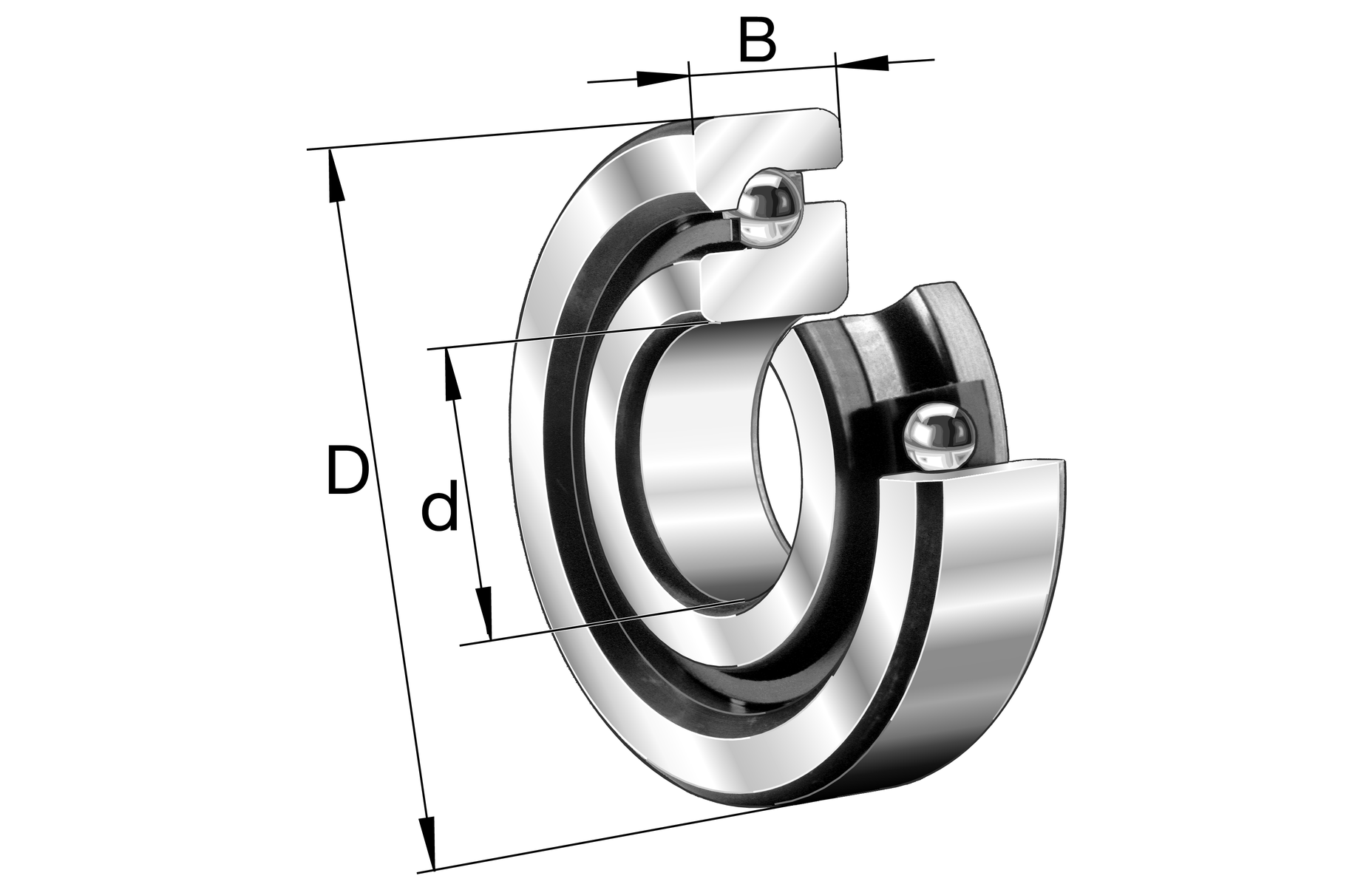

7602040-TVP - Rulment axial cu bile cu contact unghiular

Rulment axial cu bile cu contact unghiular 7602..-TVP, cu acțiune într-un singur sens, no screw mounting

d40 mmDiametru interior

D80 mmDiametru exterior

B18 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

neetanșat

Cod produs	7602040-TVP
Tip produs	Rulment axial cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0191192590000
Tip de bază	7602040
Cod BearingX	7602040-TVP
Masă	0.433 kg
CAD disponibil	Da
Date de calcul disponibile	Da

d	Diametru interior	40 mm
	Toleranță superioară diametru interior	0 mm
	Toleranță inferioară diametru interior	-0,006 mm
D	Diametru exterior	80 mm
	Toleranță superioară diametru exterior	0 mm
	Toleranță inferioară diametru exterior	-0,007 mm
B	Lățime	18 mm
	Lățime, toleranță superioară	0 mm
	Lățime, toleranță inferioară	-0,12 mm
C a	Sarcină dinamică de bază, axială	39.500 N
C 0a	Sarcină statică de bază, axială	106.000 N
C ua	Limită de sarcină la oboseală, axială	4.800 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	4.900 1/min
n ϑ	Turație de funcționare sigură termic	2.800 1/min
≈m	Masă	0,433 kg

r min	Dimensiune minimă teșitură	1,1 mm
r 1 min	Dimensiune minimă teșitură	1,1 mm

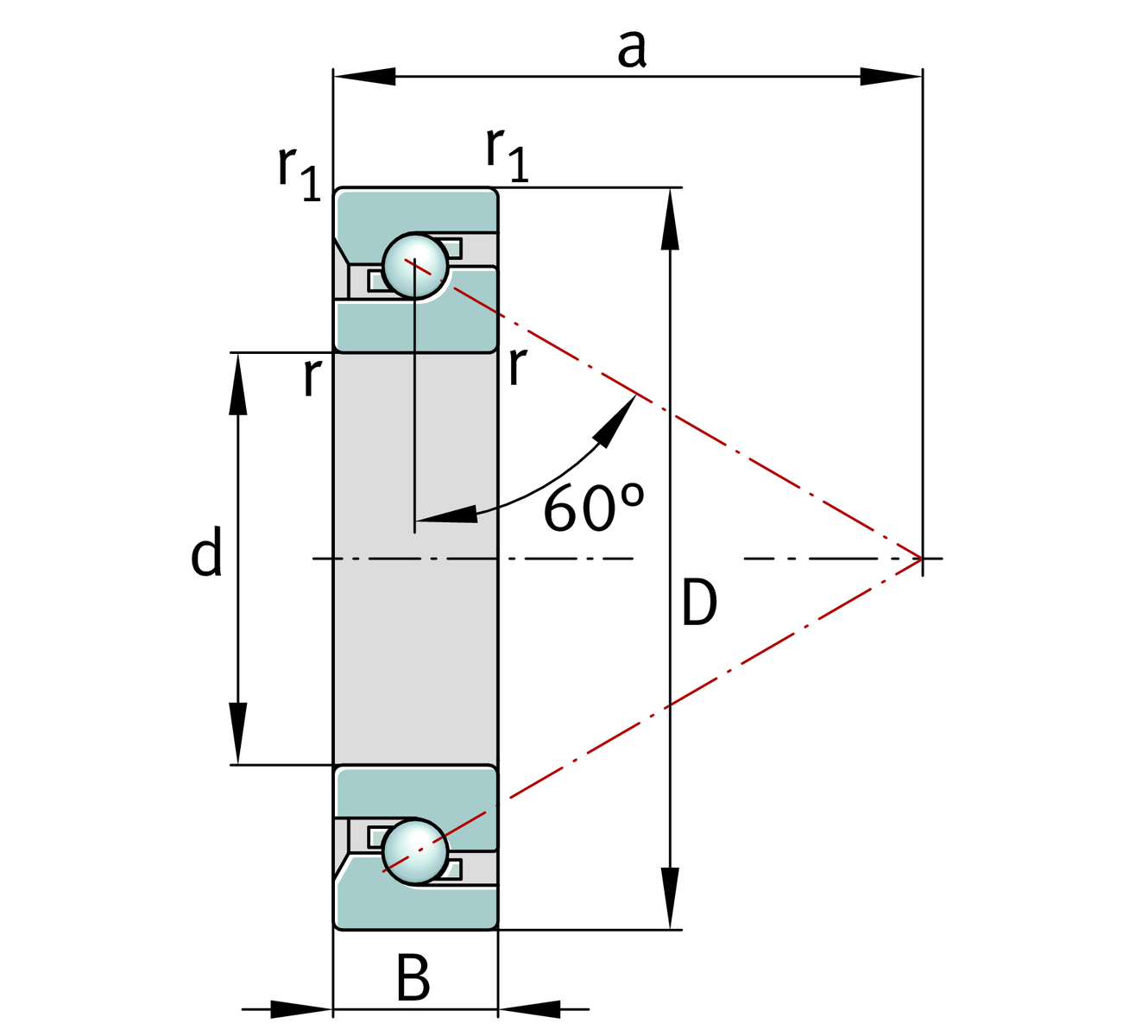

a	Distanța dintre vârfurile conurilor de presiune	62,5 mm
α	Unghi de contact	60 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

M R	Moment de frecare al rulmentului	0,17 Nm
c aL	Rigiditate axială	1.190 N/µm
	Bătaie axială	2 µm
	Piuliță de precizie INA recomandată pentru blocare radială	ZM40
	Piuliță de precizie INA recomandată pentru blocare axială	AM40
M A	Cuplu de strângere pentru piulița de precizie INA recomandată	55 Nm
	Forță axială necesară pentru piulița de blocare	13.330 N
