7206-B-XL-2RS-TVP-UL+FAG

Date tehnice FAG/Schaeffler

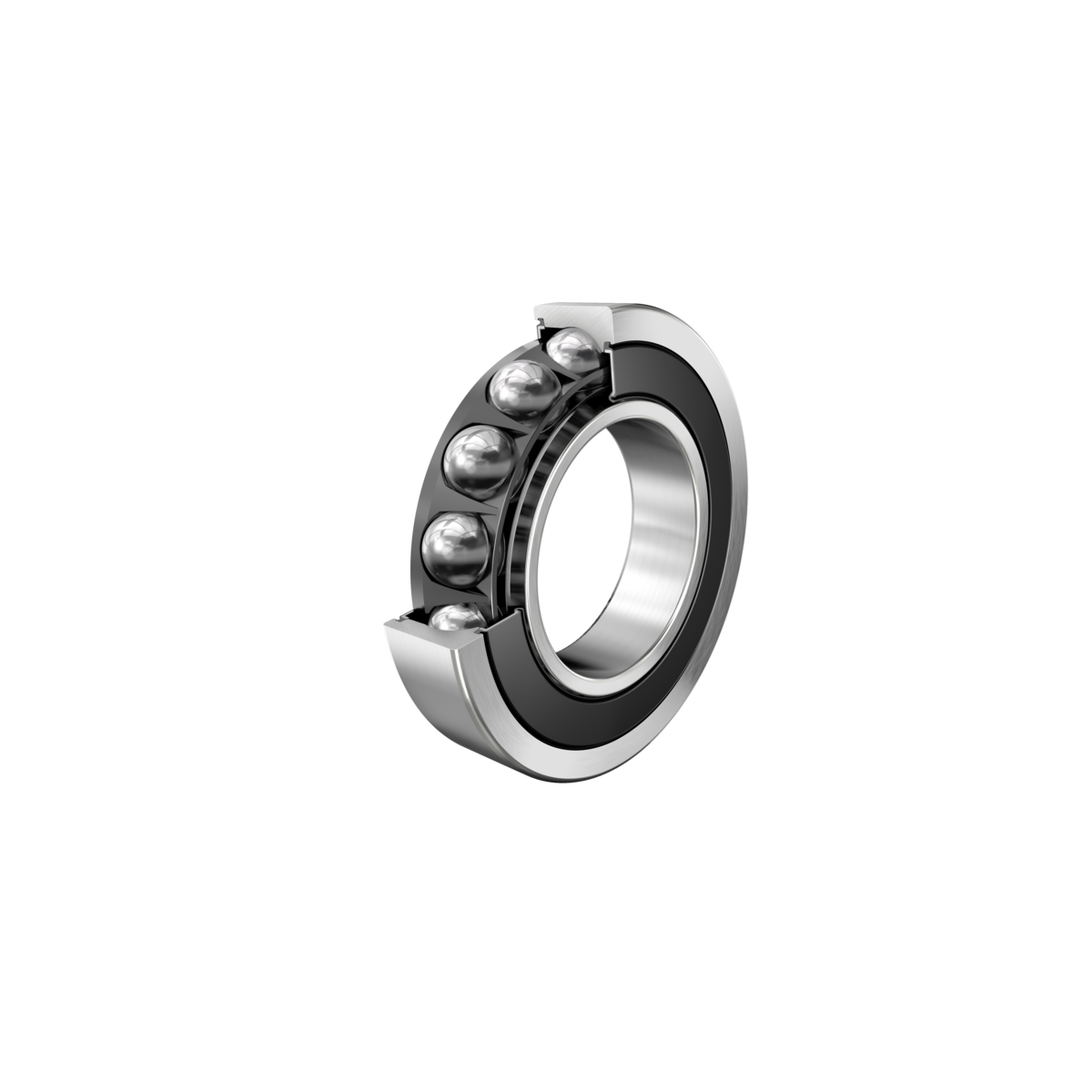

7206-B-XL-2RS-TVP-UL - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 72..-B-XL-2RS-TVP, pe un singur rând, X-life, etanșări, colivie din plastic

d30 mmDiametru interior

D62 mmDiametru exterior

B16 mmLățime

C r23.100 NSarcină dinamică de bază, radială

C 0r14.100 NSarcină statică de bază, radială

n G6.500 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	7206-B-XL-2RS-TVP-UL
Tip produs	Rulment cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0613505400000
Tip de bază	7206
Cod BearingX	7206-B-XL-2RS-TVP
Masă	0.208 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	B
Tip etanșare	2RS	Etanșare cu contact pe ambele părți
Colivie	TVP	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
clasă de toleranță	P6	clasă 6 (P6), mai bună decât PN
Stabilizare dimensionala / termică	S0	Inele stabilizate dimensional până la 150 °C
Rulment cu condiții potrivite pentru montaj în perechi	UL	Set de rulmenți cu preîncărcare ușoară
Lubrifiant	GA14	Unsoare pentru rulmenți cu bile, zgomot redus

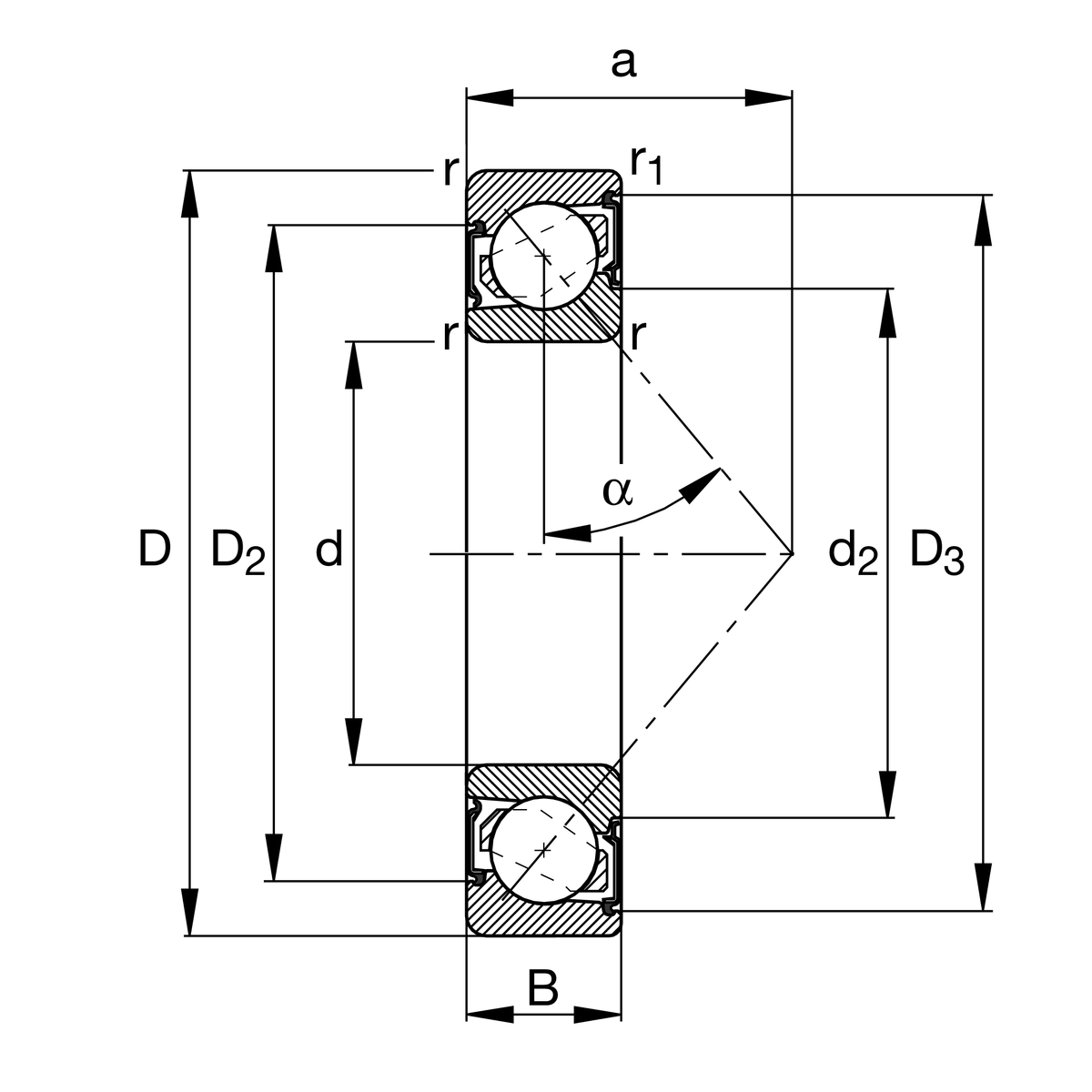

d	Diametru interior	30 mm
D	Diametru exterior	62 mm
B	Lățime	16 mm
C r	Sarcină dinamică de bază, radială	23.100 N
C 0r	Sarcină statică de bază, radială	14.100 N
C ur	limită de sarcină la oboseală, radială	980 N
n G	Turație limită	6.500 1/min
≈m	Masă	0,208 kg

d a min	Diametru minim al umărului arborelui	35,6 mm
D a max	Diametrul maxim al umărului carcasei	56,4 mm
D b max	Diametrul maxim al umărului carcasei	57,8 mm
r a max	Rază maximă de racordare a arborelui	1 mm
r a1 max	Rază maximă de racordare a carcasei	0,6 mm

r min	Dimensiune minimă teșitură	1 mm
r 1 min	Dimensiune minimă teșitură	0,6 mm
D 1	Diametru umăr pe fața lată a inelului exterior	49,52 mm
D 2	Diametru calibru pe fața lată a inelului exterior	51,65 mm
D 3	Diametru calibru pe fața îngustă a inelului exterior	57,07 mm
d 1	Diametru umăr pe fața lată a inelului interior	43,2 mm
d 2	Diametru calibru pe fața lată a inelului interior	39,49 mm
a	Distanța dintre vârfurile conurilor de presiune	27,3 mm
α	Unghi de contact	40 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C

V max	Preîncărcare per set max.	-6 µm
Tol (+)	Toleranță pentru joc axial sau preîncărcare pe set	8 µm
F V max	Preîncărcare force	157 N
