89309-TV+INA
Date tehnice INA/Schaeffler

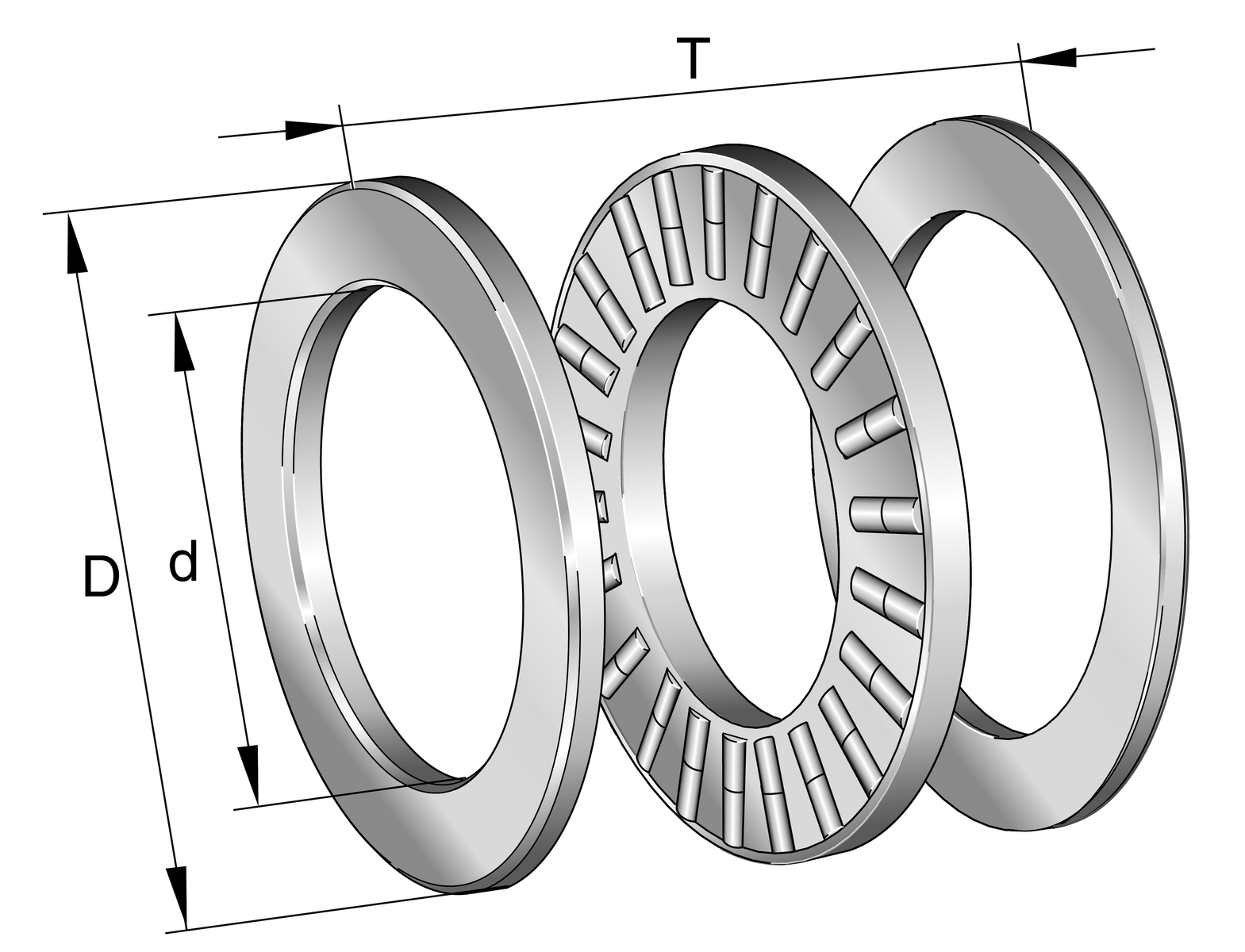

89309-TV - Rulment axial cu role cilindrice
Rulmenți axiali cu role cilindrice 893, cu acțiune într-un singur sens, compus din K893, GS, WS
d45 mmDiametru interior
D85 mmDiametru exterior
n G4.450 1/minTurație limită
B24 mmLățime
Sarcină axială într-o direcție
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșatPrezentare produs
| Cod produs | 89309-TV |
|---|---|
| Tip produs | Rulment axial cu role cilindrice |
| Marcă | INA |
| Număr material Schaeffler | 0015827200000 |
| Tip de bază | 89309 |
| Cod BearingX | 89309-TV |
| Masă | 0.613 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Colivie | TV | Colivie din poliamidă 66 |
Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| D | Diametru exterior | 85 mm |
| T | Înălțime | 24 mm |
| C a | Sarcină dinamică de bază, axială | 139.000 N |
| C 0a | Sarcină statică de bază, axială | 445.000 N |
| C ua | Limită de sarcină la oboseală, axială | 45.500 N |
| n G | Turație limită | 4.450 1/min |
| n ϑr | Turație de referință | 1.620 1/min |
| ≈m | Masă | 0,613 kg |
Dimensiuni de montaj
| d a | Diametrul minim al umărului arborelui | 83 mm |
| D a | Diametrul maxim al umărului carcasei | 49 mm |
| r a | Recess radius | 1 mm |

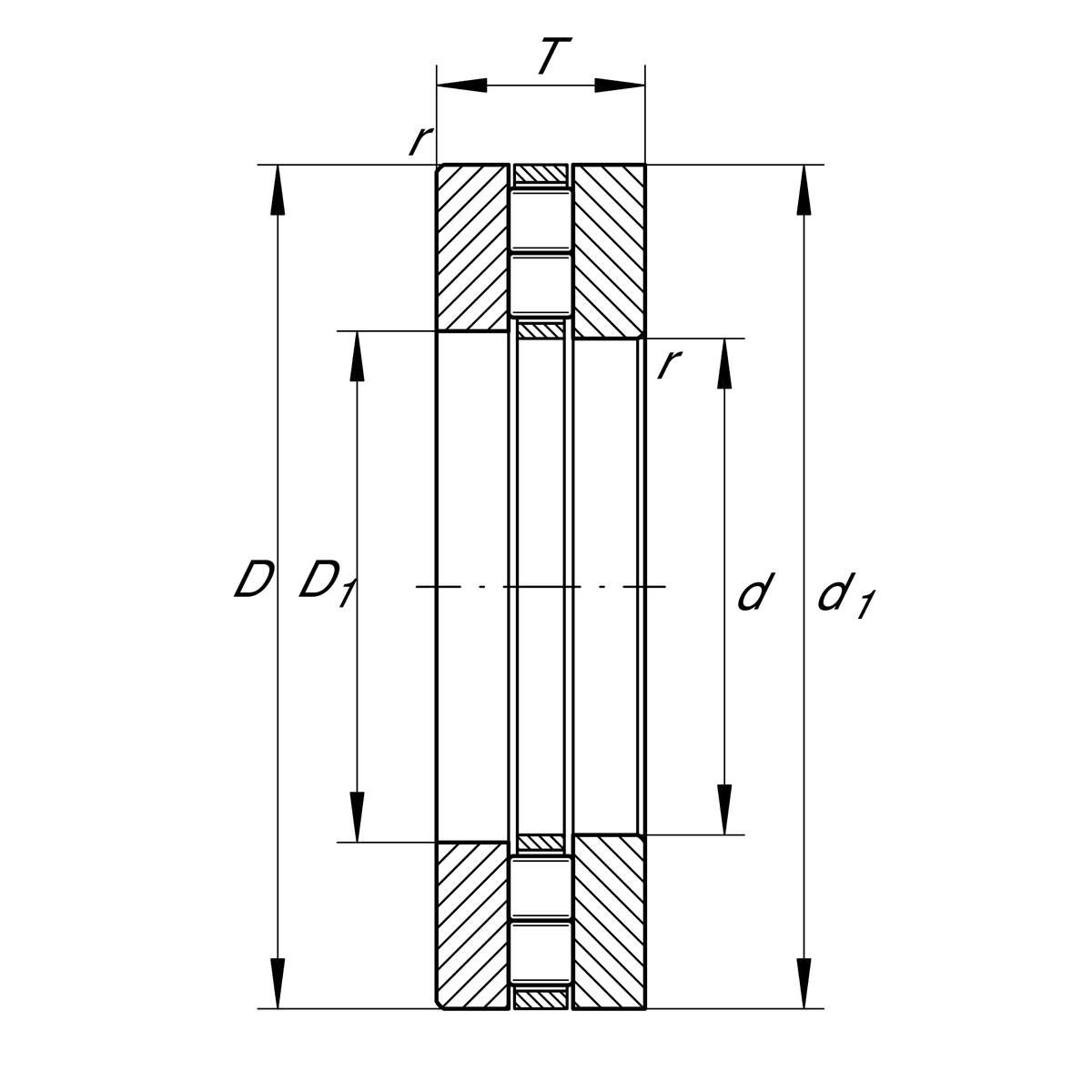

Dimensiuni detaliate
| D 1 | Diametru interior șaibă carcasă | 47 mm |
| d 1 | Diametru bordură șaibă arbore | 85 mm |
| B | Lățime | 24 mm |
| r min | Dimensiune minimă teșitură | 1 mm |
| D c1 | Diametru alezaj colivie | 45 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
Informații suplimentare
| Colivie axială cu role | K89309-TV | |
| Șaibă de carcasă | GS89309 | |
| Șaibă de arbore | WS89309 |
