7603025-TVP+FAG

Date tehnice FAG/Schaeffler

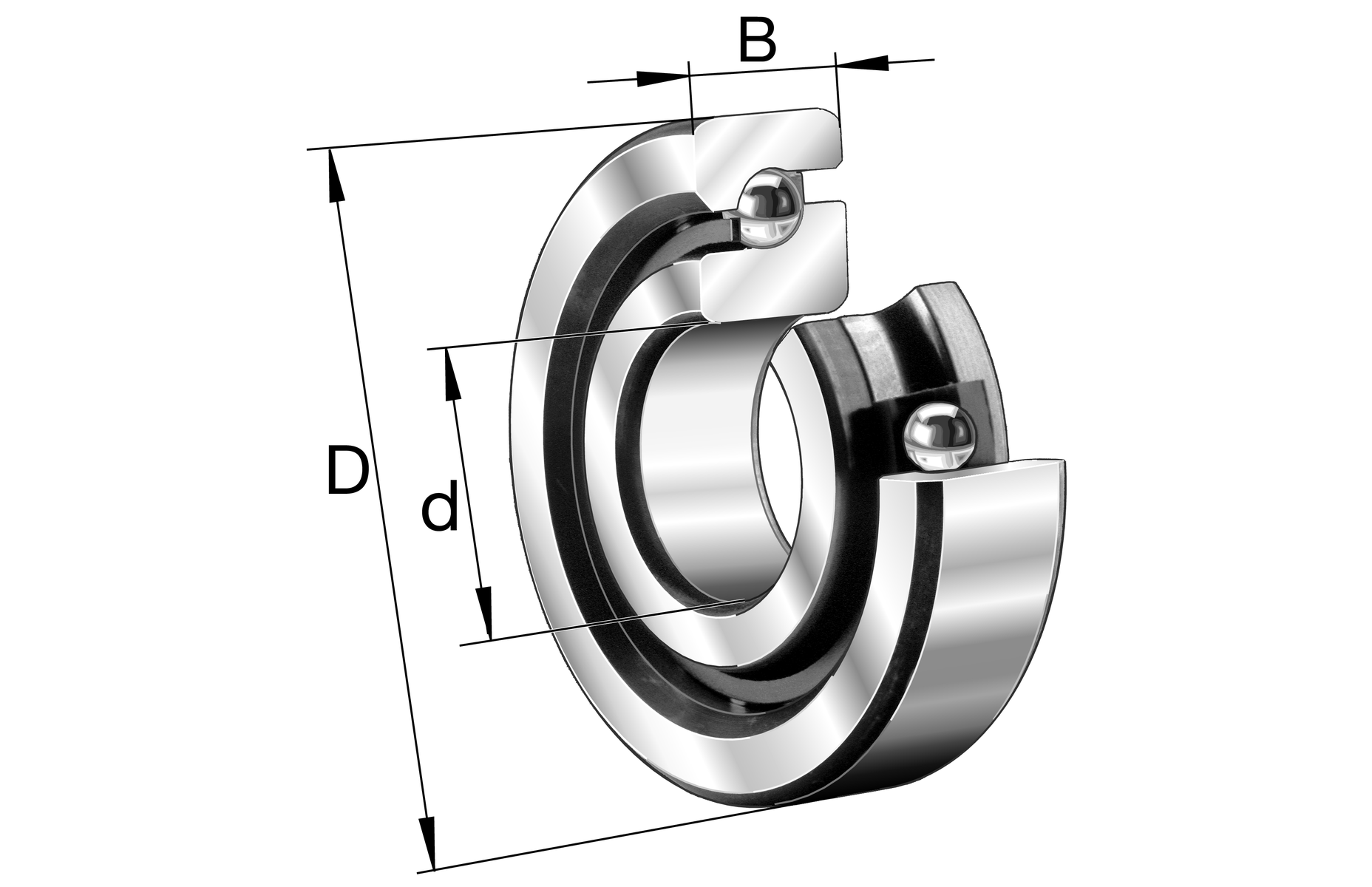

7603025-TVP - Rulment axial cu bile cu contact unghiular

Rulmenți axiali cu bile cu contact unghiular 7603, cu acțiune într-un singur sens, cu unghi de contact α = 60°, toleranțe restrânse

d25 mmDiametru interior

D62 mmDiametru exterior

B17 mmLățime

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

neetanșat

Cod produs	7603025-TVP
Tip produs	Rulment axial cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0191193560000
Tip de bază	7603025
Cod BearingX	7603025-TVP
Masă	0.266 kg
CAD disponibil	Da
Date de calcul disponibile	Da

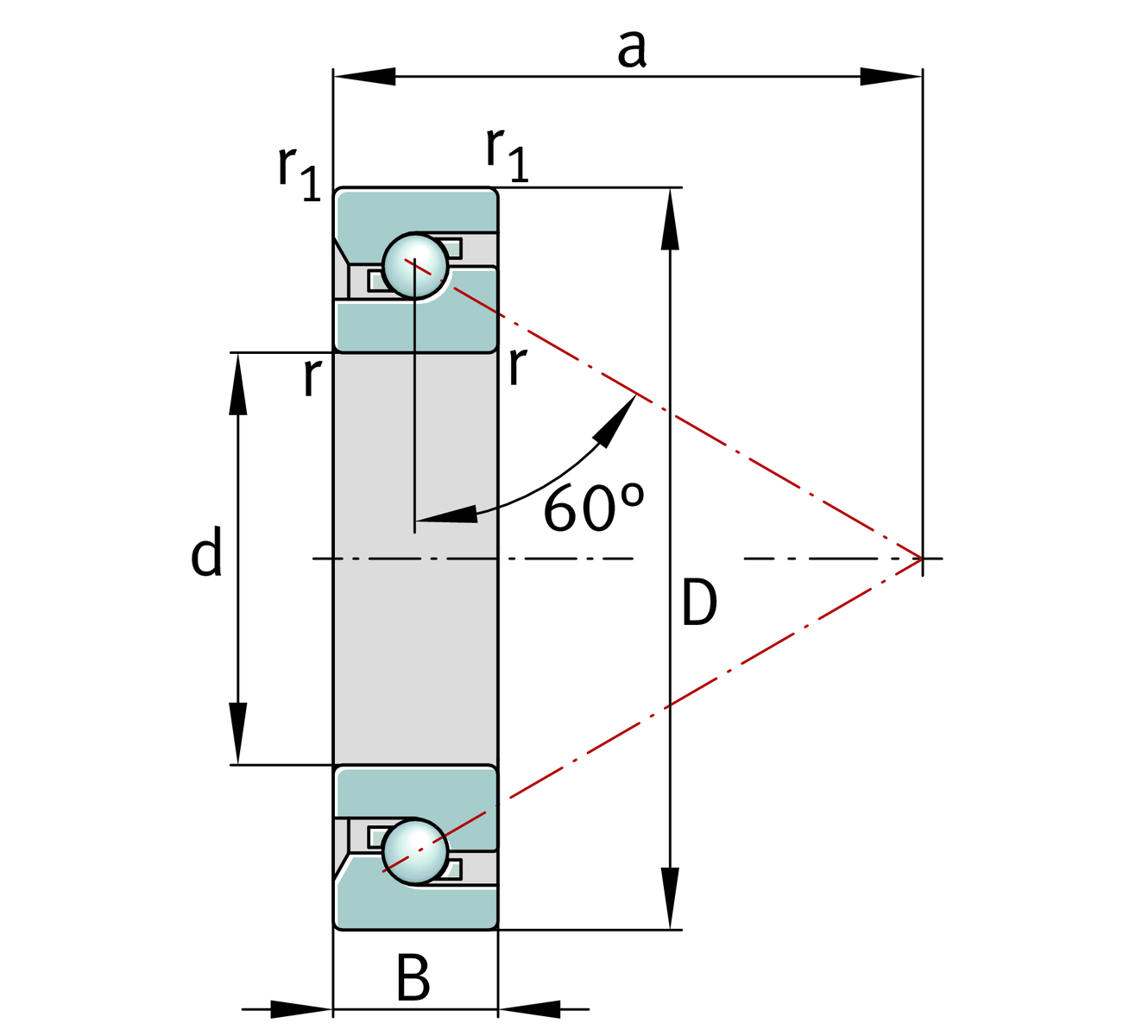

d	Diametru interior	25 mm
	Toleranță superioară diametru interior	0 mm
	Toleranță inferioară diametru interior	-0,005 mm
D	Diametru exterior	62 mm
	Toleranță superioară diametru exterior	0 mm
	Toleranță inferioară diametru exterior	-0,007 mm
B	Lățime	17 mm
	Lățime, toleranță superioară	0 mm
	Lățime, toleranță inferioară	-0,12 mm
C a	Sarcină dinamică de bază, axială	29.500 N
C 0a	Sarcină statică de bază, axială	68.000 N
C ua	Limită de sarcină la oboseală, axială	3.100 N
n G unsoare	Turație limită pentru lubrifiere cu unsoare	6.800 1/min
n ϑ	Turație de funcționare sigură termic	3.800 1/min
≈m	Masă	0,266 kg

r min	Dimensiune minimă teșitură	1,1 mm
r 1 min	Dimensiune minimă teșitură	1,1 mm
a	Distanța dintre vârfurile conurilor de presiune	47,5 mm
α	Unghi de contact	60 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C

M R	Moment de frecare al rulmentului	0,09 Nm
c aL	Rigiditate axială	917 N/µm
	Bătaie axială	2 µm
	Piuliță de precizie INA recomandată pentru blocare radială	ZM25
	Piuliță de precizie INA recomandată pentru blocare axială	AM25
M A	Cuplu de strângere pentru piulița de precizie INA recomandată	40 Nm
	Forță axială necesară pentru piulița de blocare	14.480 N
