7308-B-XL-2RS-TVP+FAG

Date tehnice FAG/Schaeffler

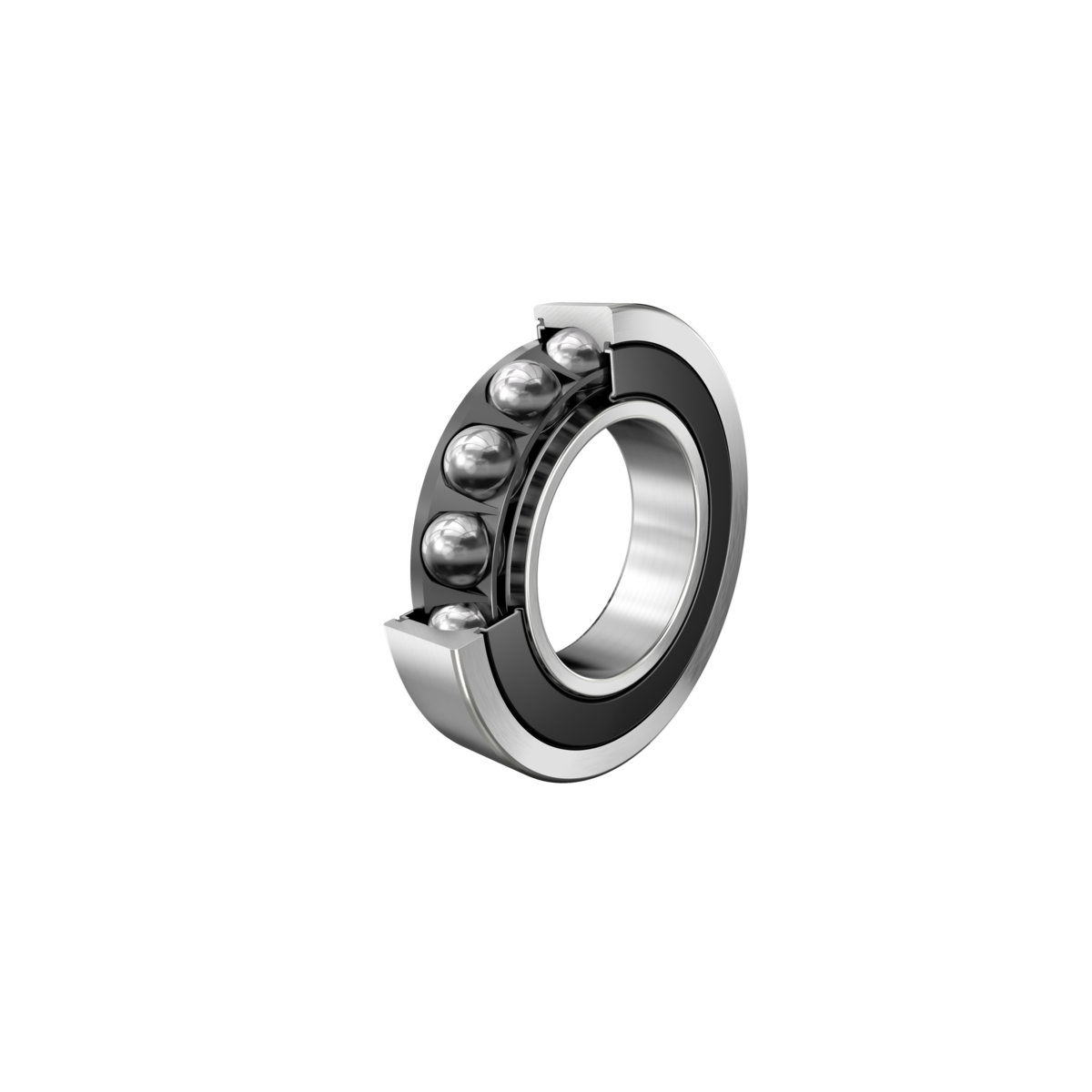

7308-B-XL-2RS-TVP - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 73..-B-XL-2RS-TVP, pe un singur rând, X-life, etanșări, colivie din plastic

d40 mmDiametru interior

D90 mmDiametru exterior

B23 mmLățime

C r57.000 NSarcină dinamică de bază, radială

C 0r34.500 NSarcină statică de bază, radială

n G4.650 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere pe durata de viata / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele parti

Cod produs	7308-B-XL-2RS-TVP
Tip produs	Rulment cu bile cu contact unghiular
Marca	FAG
Număr material Schaeffler	0390296700000
Tip de bază	7308
Cod BearingX	7308-B-XL-2RS-TVP
Masa	0.631 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	B
Tip etanșare	2RS	Etanșare cu contact pe ambele părți
Colivie	TVP	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
Clasa de toleranta	P6	Clasa 6 (P6), mai bună decat PN
Stabilizare dimensionala / termica	S0	Inele stabilizate dimensional până la 150 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert

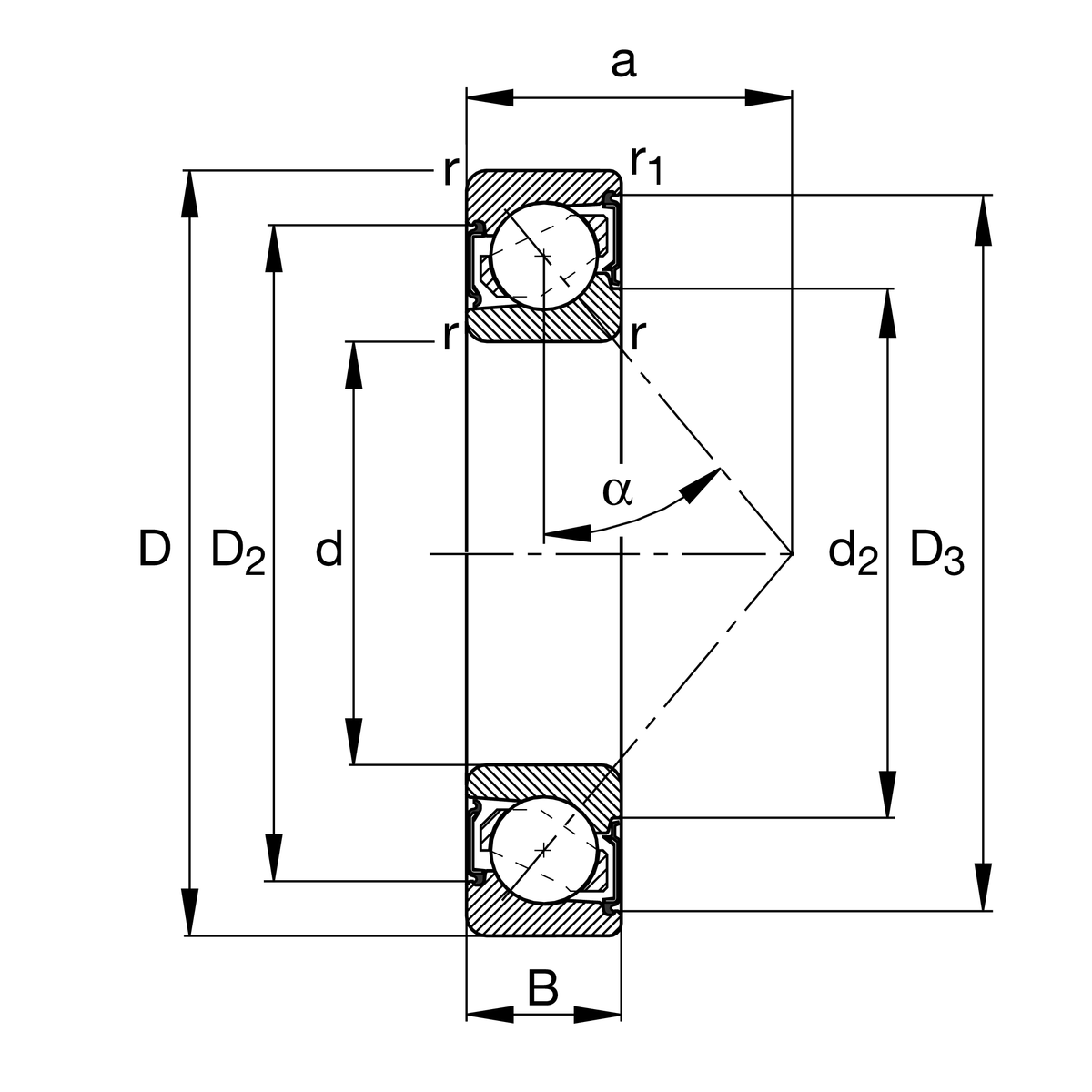

d	Diametru interior	40 mm
D	Diametru exterior	90 mm
B	Lățime	23 mm
C r	Sarcină dinamică de bază, radială	57.000 N
C 0r	Sarcină statică de bază, radială	34.500 N
C ur	Limita de sarcină la oboseală, radială	2.390 N
n G	Turație limită	4.650 1/min
≈m	Masa	0,631 kg

d a min	Diametru minim al umărului arborelui	49 mm
D a max	Diametrul maxim al umărului carcasei	81 mm
D b max	Diametrul maxim al umărului carcasei	84,4 mm
r a max	Rază maximă de racordare a arborelui	1,5 mm
r a1 max	Rază maximă de racordare a carcasei	1 mm

r min	Dimensiune minimă tesitura	1,5 mm
r 1 min	Dimensiune minimă tesitura	1 mm
D 1	Diametru umăr pe fața lată a inelului exterior	71,28 mm
D 2	Diametru calibru pe fața lată a inelului exterior	73,88 mm
D 3	Diametru calibru pe fața îngustă a inelului exterior	83,34 mm
d 1	Diametru umăr pe fața lată a inelului interior	59,99 mm
d 2	Diametru calibru pe fața lată a inelului interior	55,58 mm
a	Distanța dintre vârfurile conurilor de presiune	38,8 mm
α	Unghi de contact	40 °

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	100 °C
