7004-B-XL-2RS-TVP+FAG

Date tehnice FAG/Schaeffler

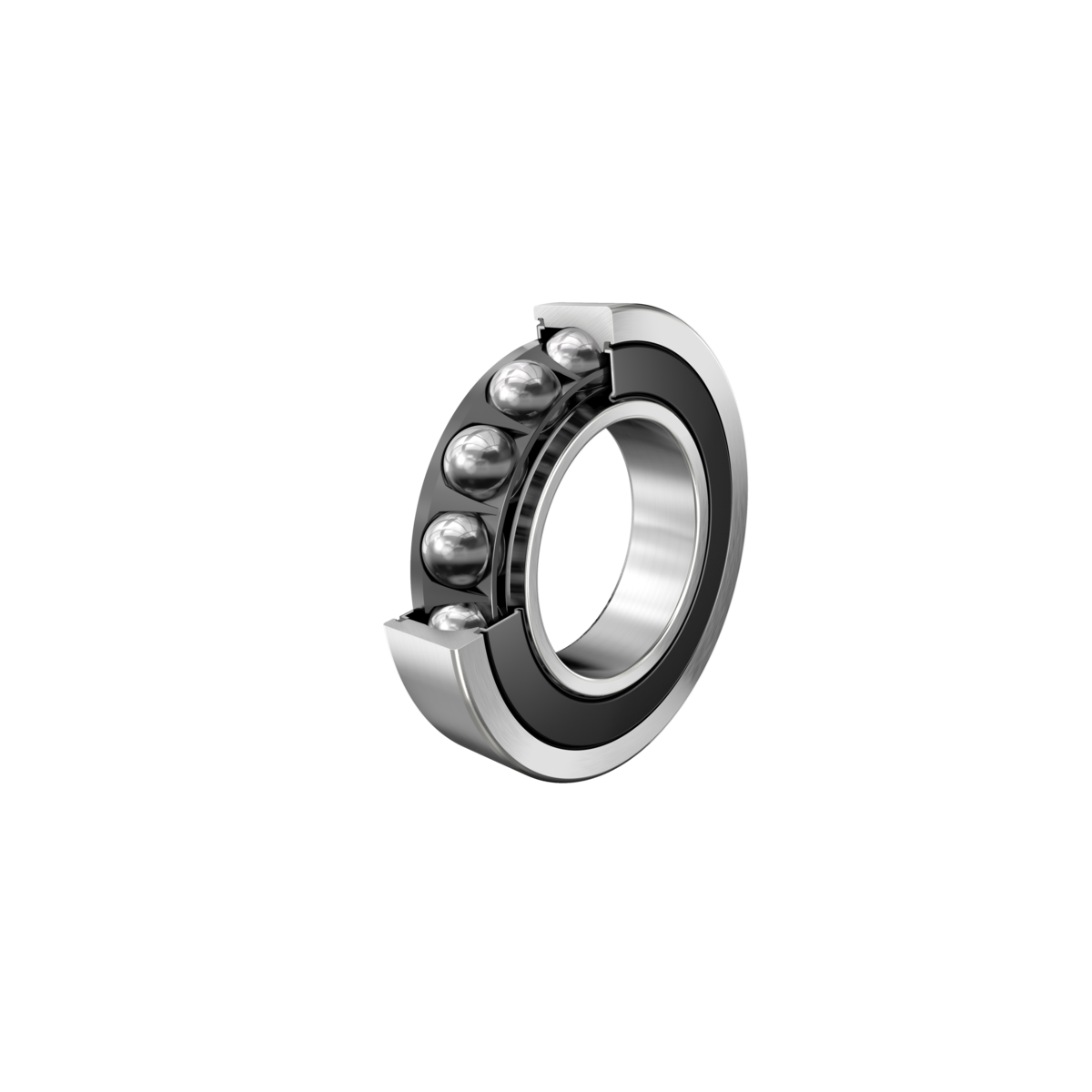

7004-B-XL-2RS-TVP - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 70..-B-XL-2RS-TVP, pe un singur rând, X-life, etanșări, colivie din plastic

d20 mmDiametru interior

D42 mmDiametru exterior

B12 mmLățime

C r14.500 NSarcină dinamică de bază, radială

C 0r8.000 NSarcină statică de bază, radială

n G9.800 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	7004-B-XL-2RS-TVP
Tip produs	Rulment cu bile cu contact unghiular
Marcă	FAG
Număr material Schaeffler	0206764410000
Tip de bază	7004
Cod BearingX	7004-B-XL-2RS-TVP
Masă	0.06 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	B
Tip etanșare	2RS	Etanșare cu contact pe ambele părți
Colivie	TVP	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	S0	Inele stabilizate dimensional până la 150 °C
Lubrifiant	GA14	Unsoare pentru rulmenți cu bile, zgomot redus

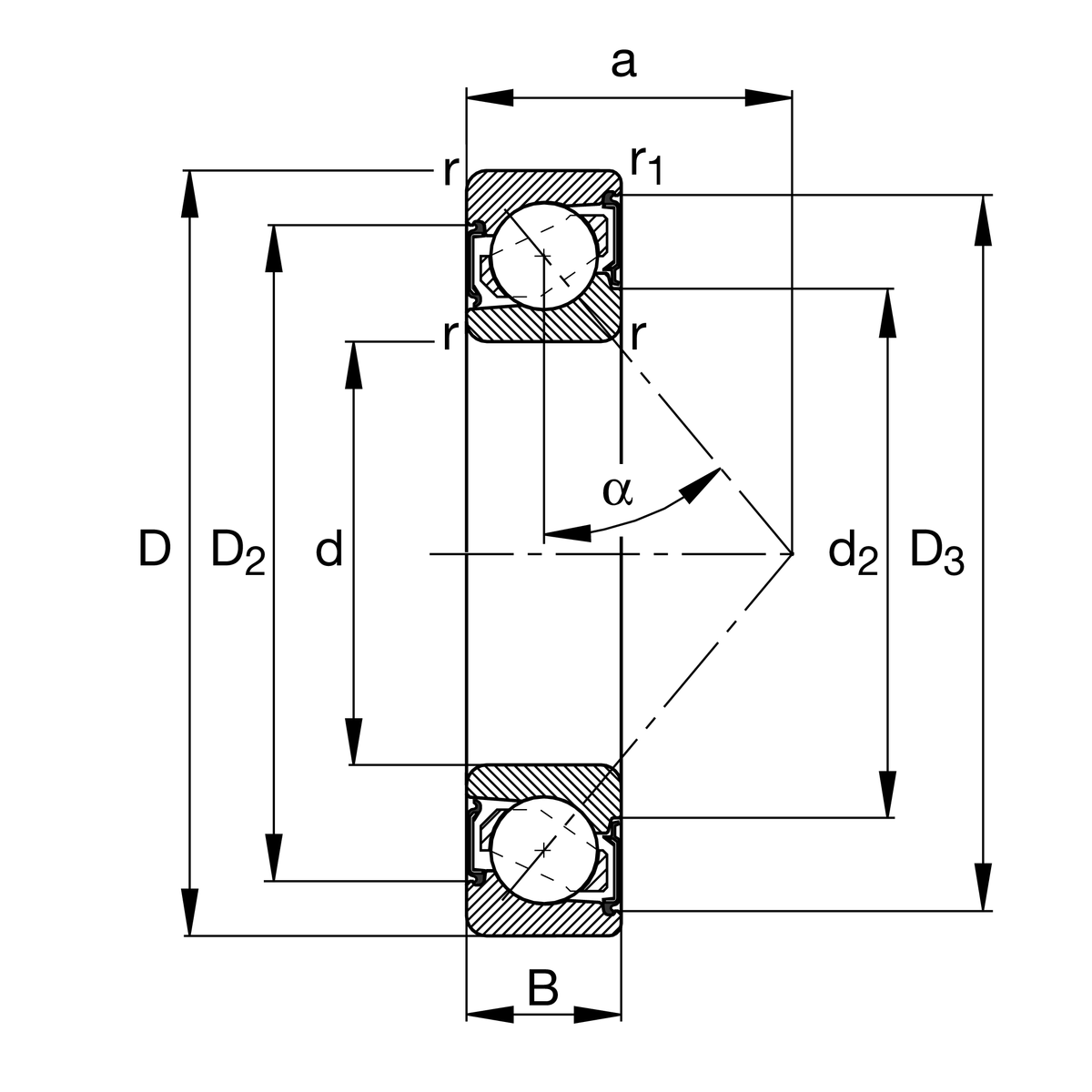

d	Diametru interior	20 mm
D	Diametru exterior	42 mm
B	Lățime	12 mm
C r	Sarcină dinamică de bază, radială	14.500 N
C 0r	Sarcină statică de bază, radială	8.000 N
C ur	limită de sarcină la oboseală, radială	560 N
n G	Turație limită	9.800 1/min
≈m	Masă	0,06 kg

d a min	Diametru minim al umărului arborelui	23,2 mm
D a max	Diametrul maxim al umărului carcasei	38,8 mm
D b max	Diametrul maxim al umărului carcasei	40 mm
r a max	Rază maximă de racordare a arborelui	0,6 mm
r a1 max	Rază maximă de racordare a carcasei	0,3 mm

r min	Dimensiune minimă teșitură	0,6 mm
r 1 min	Dimensiune minimă teșitură	0,3 mm
D 1	Diametru umăr pe fața lată a inelului exterior	34,82 mm
D 2	Diametru calibru pe fața lată a inelului exterior	35,5 mm
D 3	Diametru calibru pe fața îngustă a inelului exterior	39,8 mm
d 1	Diametru umăr pe fața lată a inelului interior	28,94 mm
d 2	Diametru calibru pe fața lată a inelului interior	26,52 mm
a	Distanța dintre vârfurile conurilor de presiune	19,4 mm
α	Unghi de contact	40 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C
