71808-TN+INA

Date tehnice INA/Schaeffler

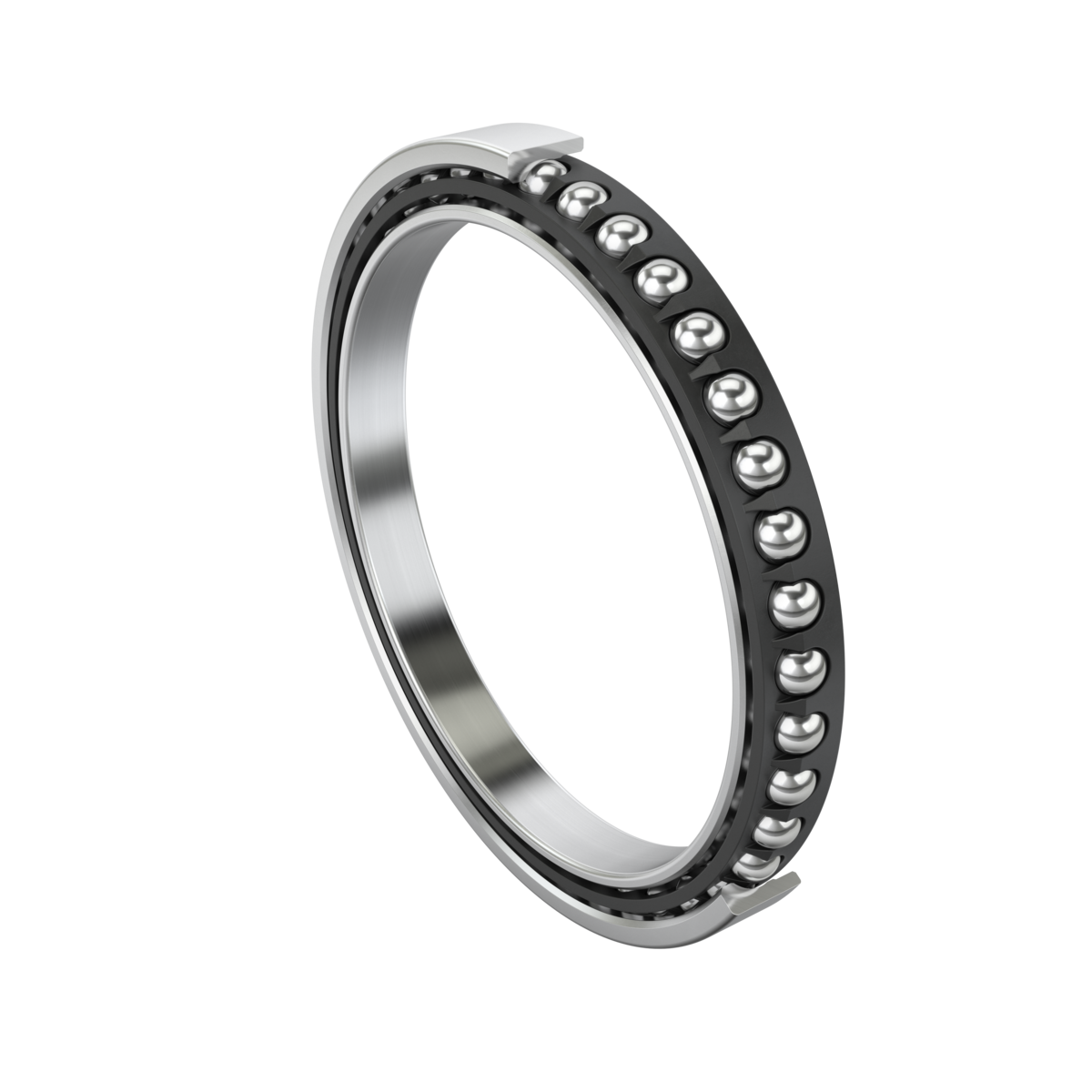

71808-TN - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 718..-B-TVP, pe un singur rând, colivie din plastic

d40 mmDiametru interior

D52 mmDiametru exterior

B7 mmLățime

C r6.300 NSarcină dinamică de bază, radială

C 0r5.800 NSarcină statică de bază, radială

n G16.200 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	71808-TN
Tip produs	Rulment cu bile cu contact unghiular
Marcă	INA
Număr material Schaeffler	0096210240000
Tip de bază	71808
Cod BearingX	71808-TN
Masă	0.033 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	B
Tip etanșare	Fără	Neetanșat
Colivie	TVP	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	S0	Inele stabilizate dimensional până la 150 °C
Lubrifiant	Fără	Rulment nelubrifiat

d	Diametru interior	40 mm
D	Diametru exterior	52 mm
B	Lățime	7 mm
C r	Sarcină dinamică de bază, radială	6.300 N
C 0r	Sarcină statică de bază, radială	5.800 N
C ur	limită de sarcină la oboseală, radială	405 N
n G	Turație limită	16.200 1/min
n ϑr	Turație de referință	7.200 1/min
≈m	Masă	0,033 kg

d a min	Diametru minim al umărului arborelui	42 mm
D a max	Diametrul maxim al umărului carcasei	50 mm
D b max	Diametrul maxim al umărului carcasei	50,6 mm
r a max	Rază maximă de racordare a arborelui	0,3 mm
r a1 max	Rază maximă de racordare a carcasei	0,2 mm

r min	Dimensiune minimă teșitură	0,3 mm
r 1 min	Dimensiune minimă teșitură	0,2 mm
D 1	Diametru umăr pe fața lată a inelului exterior	47,3 mm
d 1	Diametru umăr pe fața lată a inelului interior	44,744 mm
a	Distanța dintre vârfurile conurilor de presiune	22,8 mm
α	Unghi de contact	40 °

T min	Temperatură minimă de funcționare	-30 °C
T max	Temperatură maximă de funcționare	120 °C
