3303-BD-XL-TVH+FAG

Date tehnice FAG/Schaeffler

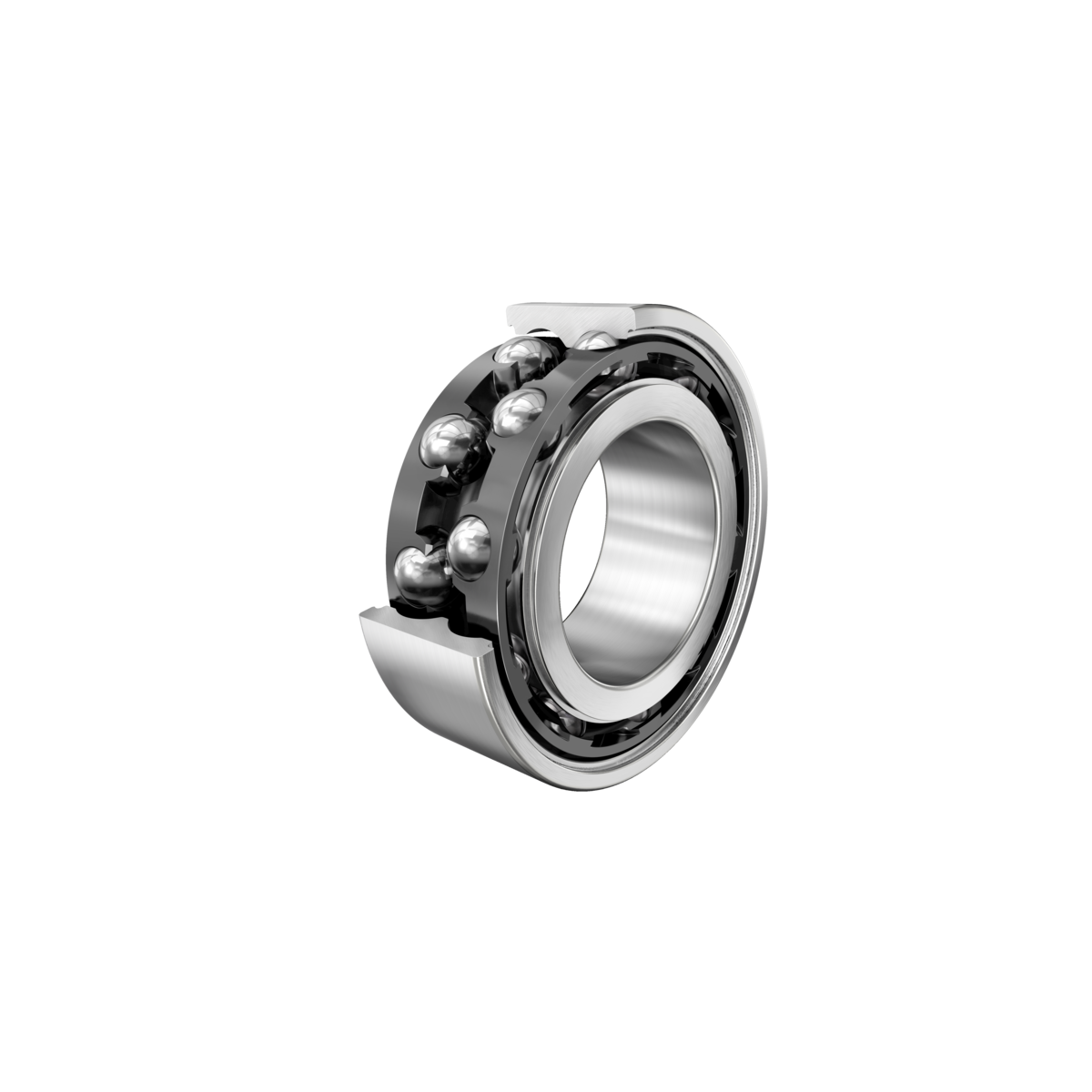

3303-BD-XL-TVH - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 33..-BD-XL-TVH, pe două rânduri, X-life, colivie din plastic

d17 mmDiametru interior

D47 mmDiametru exterior

B22,2 mmLățime

C r22.500 NSarcină dinamică de bază, radială

C 0r13.100 NSarcină statică de bază, radială

n G16.600 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod produs	3303-BD-XL-TVH
Tip produs	Rulment cu bile cu contact unghiular
Marca	FAG
Număr material Schaeffler	0644521740000
Tip de bază	3303
Cod BearingX	3303-BD-XL-TVH
Masa	0.171 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Execuție intern modificat	D	D
Tip etanșare	Fără	Neetanșat
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
Clasa de toleranta	P6	Clasa 6 (P6), mai bună decat PN
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Fără	Rulment nelubrifiat
Joc axial intern	CN	Grupa N (CN)

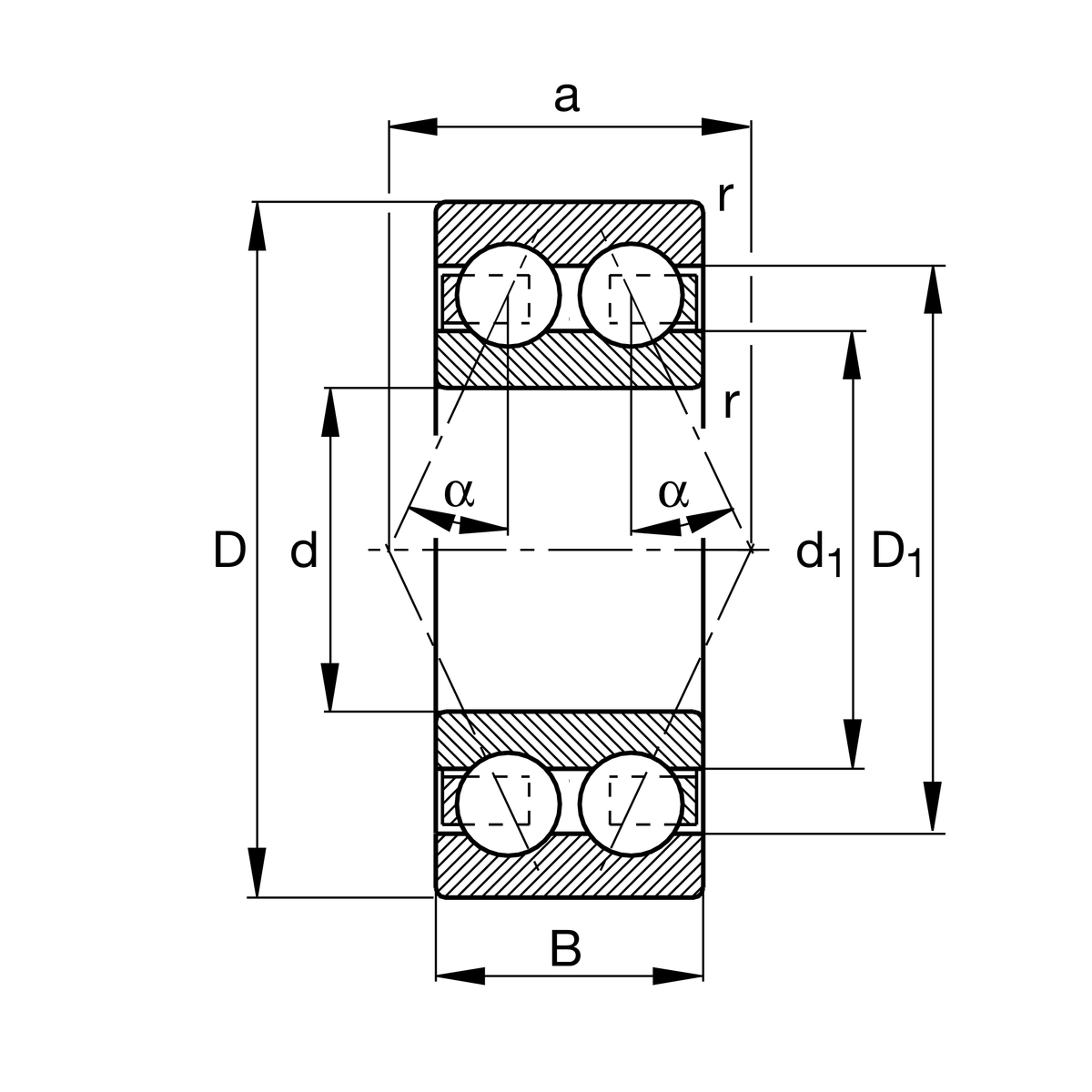

d	Diametru interior	17 mm
D	Diametru exterior	47 mm
B	Lățime	22,2 mm
C r	Sarcină dinamică de bază, radială	22.500 N
C 0r	Sarcină statică de bază, radială	13.100 N
C ur	Limita de sarcină la oboseală, radială	910 N
n G	Turație limită	16.600 1/min
n ϑr	Turație de referinta	12.600 1/min
≈m	Masa	0,171 kg

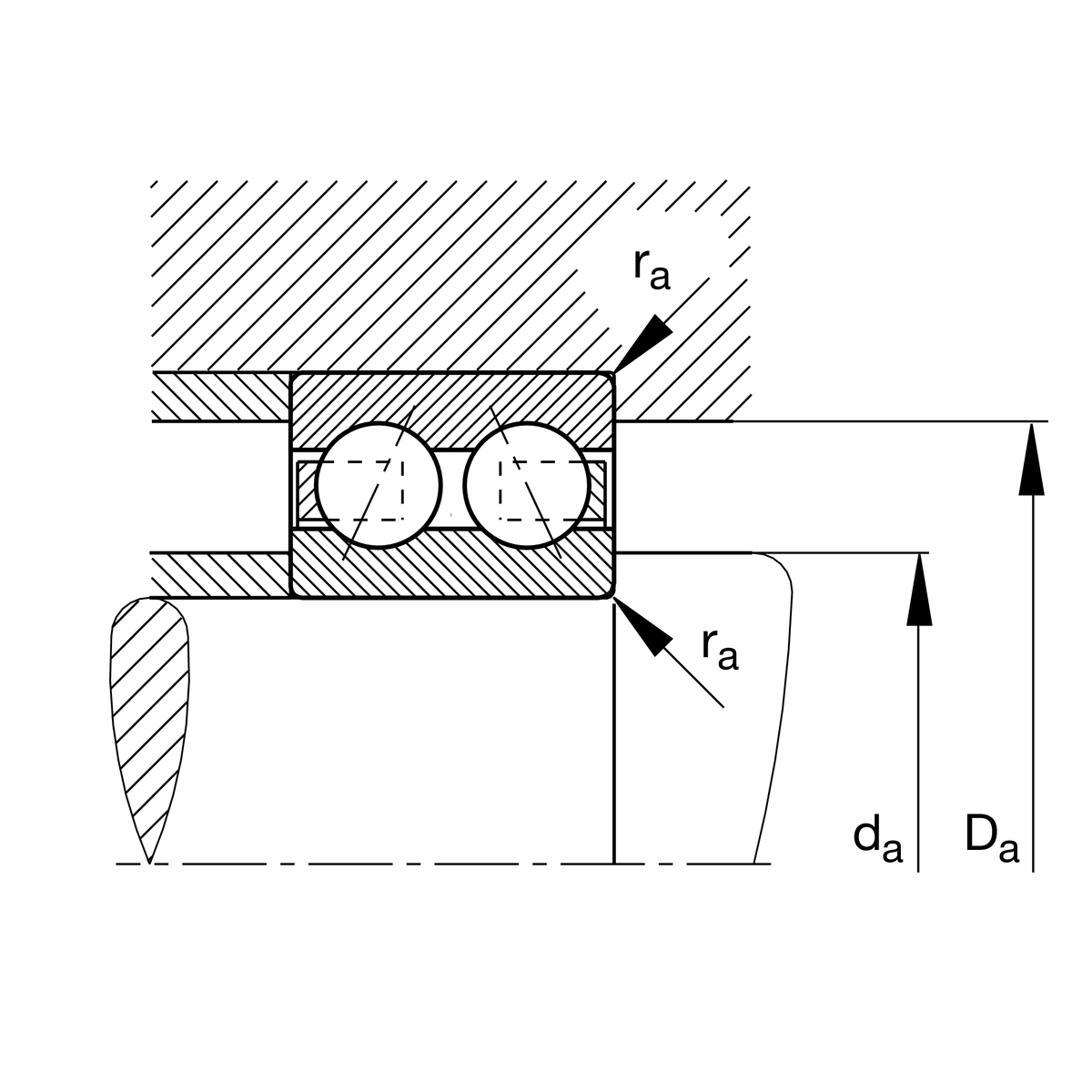

d a min	Diametrul minim al umărului arborelui	22,6 mm
D a max	Diametrul maxim al umărului carcasei	41,4 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă tesitura	1 mm
D 1	Diametrul umărului inelului exterior	38,97 mm
D 2	Diametrul calibrului inelului exterior	41,13 mm
d 1	Diametrul umărului inelului interior	28,52 mm
d 2	Diametru calibru inel interior	27,14 mm
a	Distanța dintre vârfurile conurilor de presiune	27,5 mm
α	Unghi de contact	30 °

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	120 °C
