3205-BD-XL-2Z-TVH+FAG

Date tehnice FAG/Schaeffler

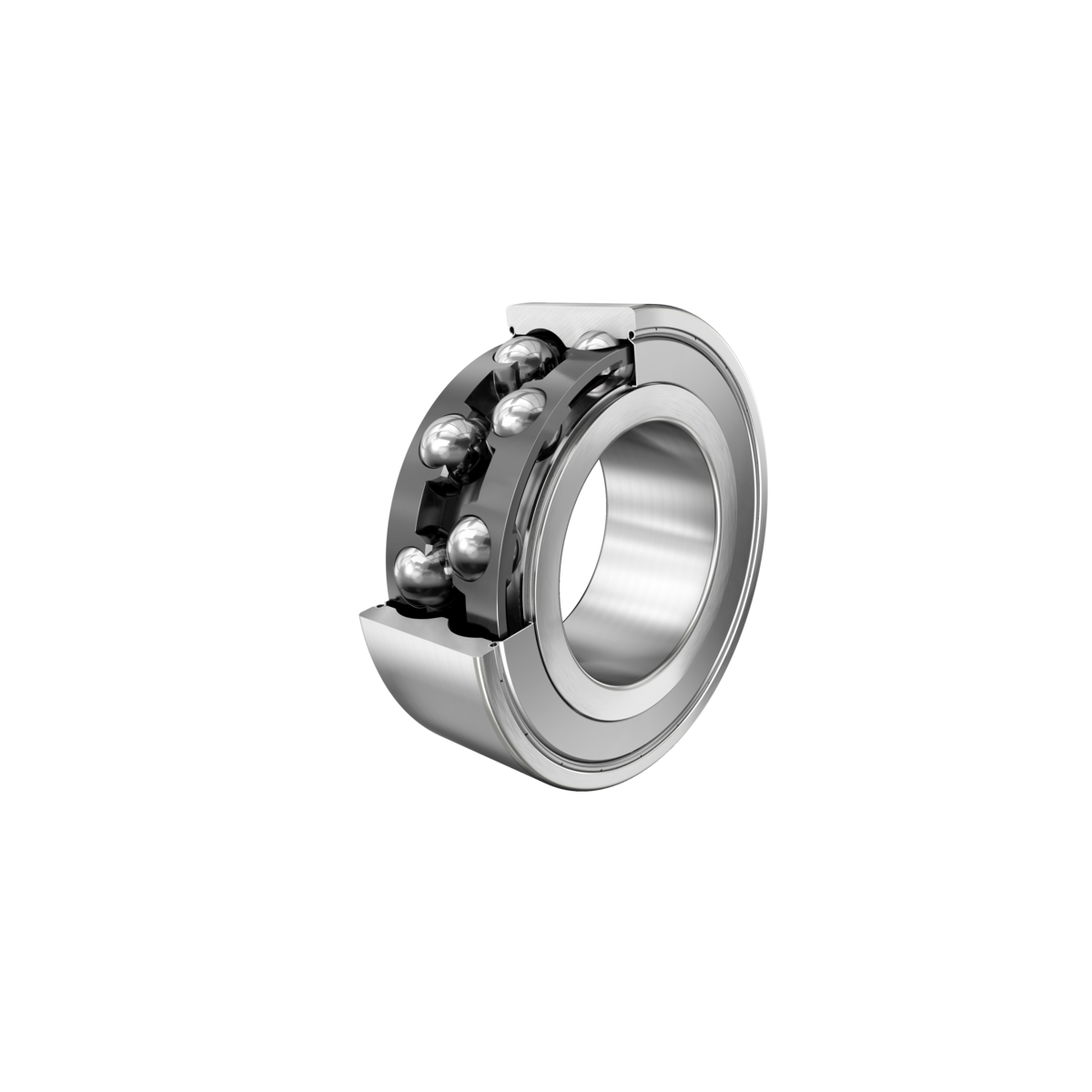

3205-BD-XL-2Z-TVH - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 32..-BD-XL-2Z-TVH, pe două rânduri, X-life, șaibe de protectie, colivie din plastic

d25 mmDiametru interior

D52 mmDiametru exterior

B20,6 mmLățime

C r22.000 NSarcină dinamică de bază, radială

C 0r15.200 NSarcină statică de bază, radială

n G10.700 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durata de viata / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele parti

Cod produs	3205-BD-XL-2Z-TVH
Tip produs	Rulment cu bile cu contact unghiular
Marca	FAG
Număr material Schaeffler	0636598750000
Tip de bază	3205
Cod BearingX	3205-BD-XL-2Z-TVH
Masa	0.171 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Execuție intern modificat	D	D
Tip etanșare	2Z	Saibe de protectie fără contact pe ambele parti
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
Clasa de toleranta	P6	Clasa 6 (P6), mai bună decat PN
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc axial intern	CN	Grupa N (CN)

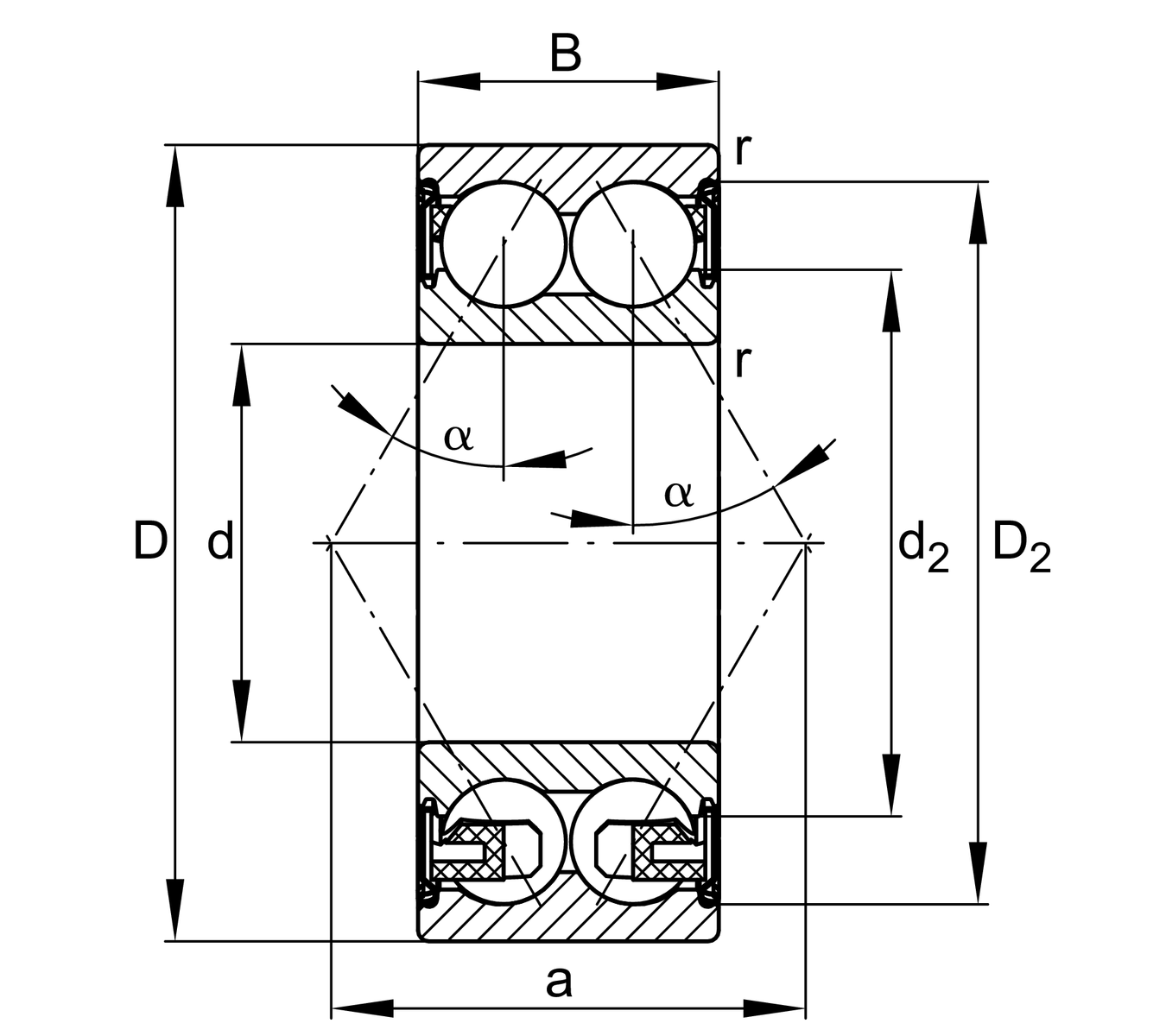

d	Diametru interior	25 mm
D	Diametru exterior	52 mm
B	Lățime	20,6 mm
C r	Sarcină dinamică de bază, radială	22.000 N
C 0r	Sarcină statică de bază, radială	15.200 N
C ur	Limita de sarcină la oboseală, radială	1.050 N
n G	Turație limită	10.700 1/min
n ϑr	Turație de referinta	12.500 1/min
≈m	Masa	0,171 kg

d a min	Diametrul minim al umărului arborelui	30,6 mm
D a max	Diametrul maxim al umărului carcasei	46,4 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă tesitura	1 mm
D 1	Diametrul umărului inelului exterior	45,1 mm
D 2	Diametrul calibrului inelului exterior	47,62 mm
d 1	Diametrul umărului inelului interior	35,8 mm
d 2	Diametru calibru inel interior	34,23 mm
a	Distanța dintre vârfurile conurilor de presiune	30,8 mm
α	Unghi de contact	30 °

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	120 °C
