3201-BB-2RSR-TVH+FAG
Date tehnice FAG/Schaeffler
3201-BB-2RSR-TVH - Rulment cu bile cu contact unghiular
Rulment cu bile cu contact unghiular 32..-B-2RSR-TVH, pe două rânduri, etanșări, colivie din plastic
d12 mmDiametru interior
D32 mmDiametru exterior
B15,9 mmLățime
C r10.500 NSarcină dinamică de bază, radială
C 0r5.800 NSarcină statică de bază, radială
n G15.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere pe durata de viata / fără intretinere
Lubrifiere cu unsoare
Etansat pe ambele partiPrezentare produs
| Cod produs | 3201-BB-2RSR-TVH |
|---|---|
| Tip produs | Rulment cu bile cu contact unghiular |
| Marca | FAG |
| Număr material Schaeffler | 0214568790000 |
| Tip de bază | 3201 |
| Cod BearingX | 3201-BB-2RSR-TVH |
| Masa | 0.056 kg |
| CAD disponibil | Nu |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Variantă constructivă | B | Rulment fără fantă de umplere |
| Execuție intern modificat | B | B |
| Tip etanșare | 2RSR | Etanșare cu contact pe ambele părți |
| Colivie | TVH | Colivie masivă din poliamidă PA66 armată cu fibră de sticlă |
| Clasa de toleranta | PN | Normală (PN) |
| Stabilizare dimensionala / termica | SN | Inele stabilizate dimensional până la 120 °C |
| Lubrifiant | GA13 | Unsoare pentru rulmenți cu bile și rulmenți tip insert |
| Joc axial intern | CN | Grupa N (CN) |
Dimensiuni principale și date de performanta
| d | Diametru interior | 12 mm |
| D | Diametru exterior | 32 mm |
| B | Lățime | 15,9 mm |
| C r | Sarcină dinamică de bază, radială | 10.500 N |
| C 0r | Sarcină statică de bază, radială | 5.800 N |
| C ur | Limita de sarcină la oboseală, radială | 300 N |
| n G | Turație limită | 15.000 1/min |
| ≈m | Masa | 0,056 kg |
Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 16,2 mm |
| D a max | Diametrul maxim al umărului carcasei | 27,8 mm |
| r a max | Raza maximă de racordare | 0,6 mm |

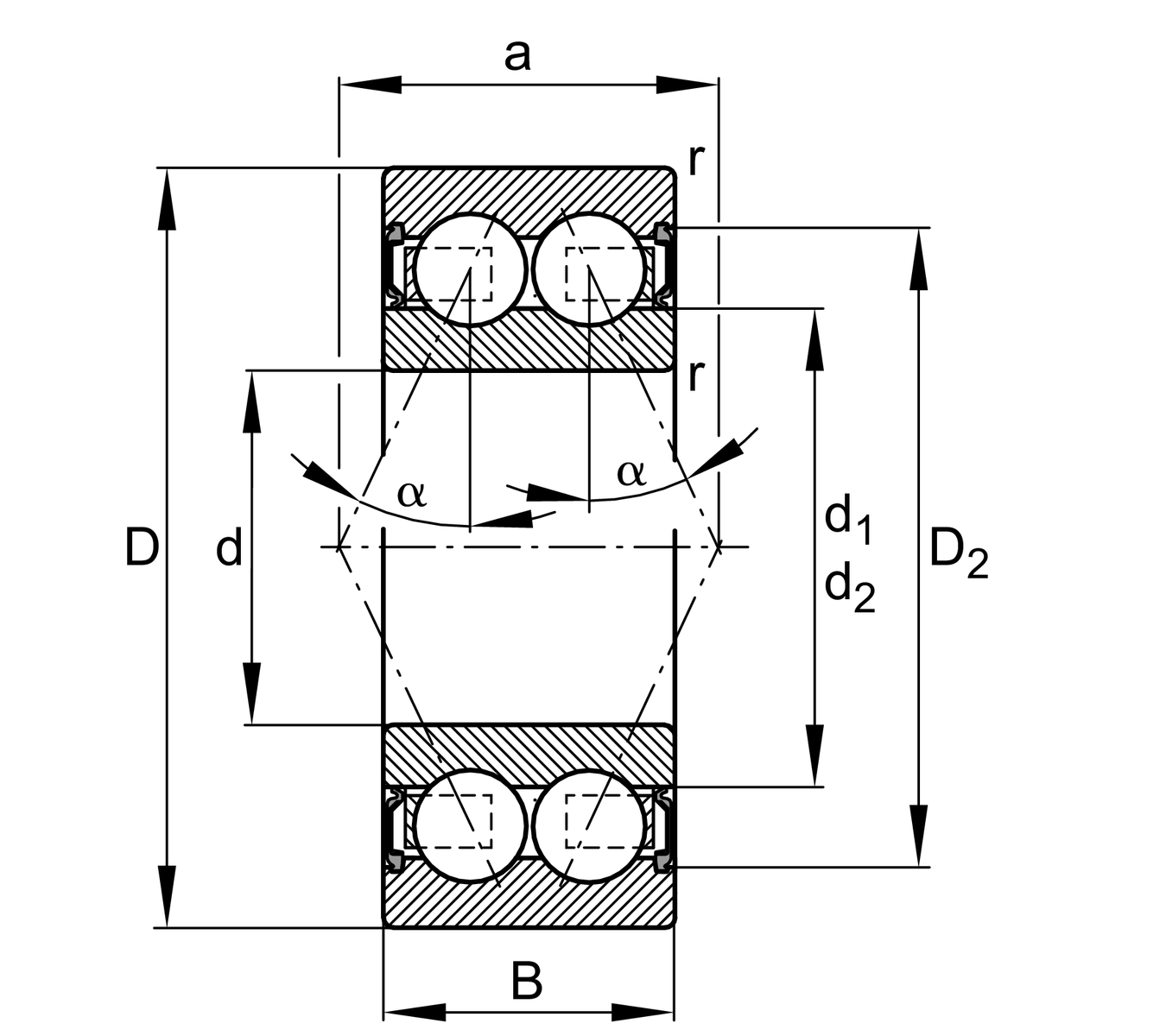

Dimensiuni detaliate
| r min | Dimensiune minimă tesitura | 0,6 mm |
| D 1 | Diametrul umărului inelului exterior | 25,99 mm |
| D 2 | Diametrul calibrului inelului exterior | 27,77 mm |
| d 1 | Diametrul umărului inelului interior | 17,8 mm |
| d 2 | Diametru calibru inel interior | 17,2 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 16,5 mm |
| α | Unghi de contact | 25 ° |
Domeniu de temperatura
| T min | Temperatura minimă de funcționare | -20 °C |
| T max | Temperatura maximă de funcționare | 100 °C |
