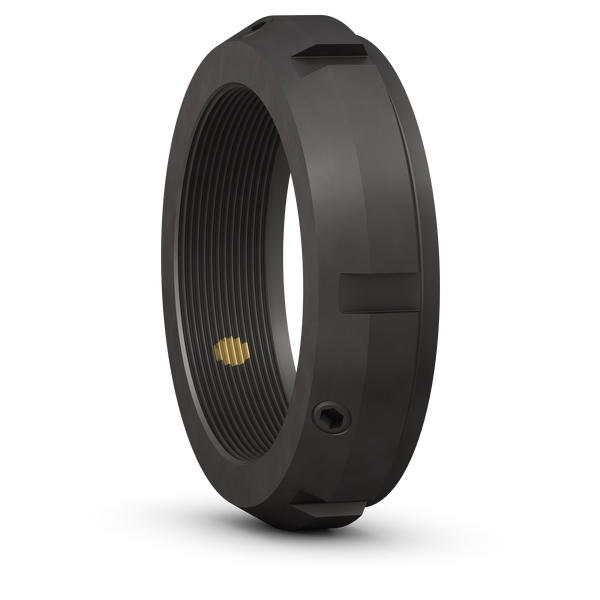

KMT6+SKF
Date tehnice produs
KMT 6 - Piuliță de blocare de precizie cu pini de blocare
Piulițele de blocare de precizie KMT sunt destinate aplicațiilor în care se necesită precizie ridicată, asamblare simplă și blocare fiabilă. Cele trei pini de blocare distribuiți uniform permit acestor piulițe să fie poziționate cu precizie la un unghi drept față de ax. Cu toate acestea, ele pot fi, de asemenea, ajustate pentru a compensa deviațiile unghiulare ușoare ale componentelor adiacente. Maximul de deviere axială între fața de localizare și filet (până la dimensiunea 40): 0.005 mm
Denominație filetM 30x1.5Denominație filet
Diametru de găurire30 mmDiametru de găurire
Diametru exterior49 mmDiametru exterior
Lățime20 mmLățime
Dispozitiv de blocareIncorporat în piulițăDispozitiv de blocare
Piuliță pentru montaj hidraulicNuPiuliță pentru montaj hidraulic
Prezentare produs
| Cod produs | KMT 6 |
|---|---|
| Tip produs | Piuliță de blocare de precizie cu pini de blocare |
| Marca | SKF |
Dimensiuni
| Denominație filet | Denominație filet | M 30x1.5 |
| Diametru de găurire | Diametru de găurire | 30 mm |
| Diametru exterior | Diametru exterior | 49 mm |
| Lățime | Lățime | 20 mm |
Proprietăți
| Dispozitiv de blocare | Dispozitiv de blocare | Incorporat în piuliță |
| Piuliță pentru montaj hidraulic | Piuliță pentru montaj hidraulic | Nu |
| Unealtă de montaj asociată | Unealtă de montaj asociată | HN 7 |
Logistică
| Greutate netă produs | Greutate netă produs | 0.153 kg |
| Cod eClass | Cod eClass | 23-11-07-05 |
| Cod UNSPSC | Cod UNSPSC | 31163218 |
Dimensiuni
| G | Filet | M 30x1.5 |
| d1 | Diametru exterior fața de localizare | 44 mm |
| B | Lățime | 20 mm |
| d3 | Diametru exterior | 49 mm |
| d4 | Diametru interior fața de localizare | 32 mm |
| d5 | Diametru fața opusă rulmentului | 41 mm |
| M | Lățime cheie plată | 46 mm |
| b | Lățime fanta de localizare | 5 mm |
| h | Adâncime fanta de localizare | 2 mm |
Date de calcul
| Capacitate de încărcare statică axială | Capacitate de încărcare statică axială | 160 kN |
Informații de montaj
| Cheie asociată (Cheie cu cârlig conform DIN 1810) | Cheie asociată (Cheie cu cârlig conform DIN 1810) | HN 7 |
| Set / Dimensiune șurub de blocare | Set / Dimensiune șurub de blocare | M6 |
| Cuplu de strângere recomandat | Cuplu de strângere recomandat | 8 N·m N·m |
