3006-2Z+INA
Date tehnice INA/Schaeffler

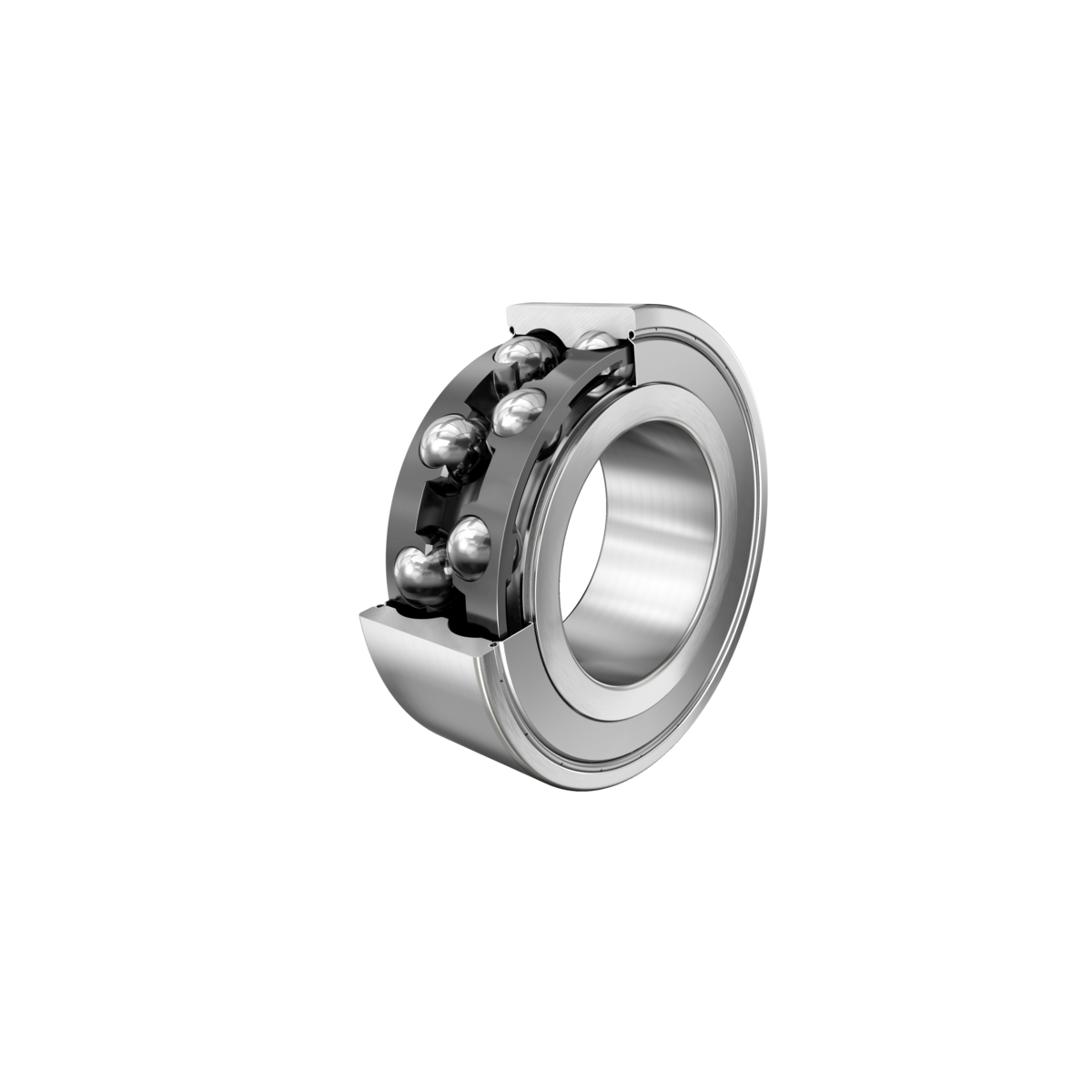

3006-2Z - Rulment cu bile cu contact unghiular
Rulment cu bile cu contact unghiular 30..-B-2Z-TVH, pe două rânduri, șaibe de protecție, colivie din plastic
d30 mmDiametru interior
D55 mmDiametru exterior
B19 mmLățime
C r19.900 NSarcină dinamică de bază, radială
C 0r15.400 NSarcină statică de bază, radială
n G10.100 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
etanșat pe ambele părțiPrezentare produs
| Cod produs | 3006-2Z |
|---|---|
| Tip produs | Rulment cu bile cu contact unghiular |
| Marcă | INA |
| Număr material Schaeffler | 0009590060000 |
| Tip de bază | 3006 |
| Cod BearingX | 3006-2Z |
| Masă | 0.168 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Variantă constructivă | B | Rulment fără fantă de umplere |
| Tip etanșare | 2Z | șaibe de protecție fără contact pe ambele părți |
| Colivie | TVH | Colivie masivă din poliamidă PA66 armată cu fibră de sticlă |
| clasă de toleranță | PN | Nurmală (PN) |
| Stabilizare dimensionala / termică | SN | Inele stabilizate dimensional până la 120 °C |
| Lubrifiant | GA13 | Unsoare pentru rulmenți cu bile și rulmenți tip insert |
| Joc axial intern | CN | Grupa N (CN) |
Dimensiuni principale și date de performanță
| d | Diametru interior | 30 mm |
| D | Diametru exterior | 55 mm |
| B | Lățime | 19 mm |
| C r | Sarcină dinamică de bază, radială | 19.900 N |
| C 0r | Sarcină statică de bază, radială | 15.400 N |
| C ur | limită de sarcină la oboseală, radială | 800 N |
| n G | Turație limită | 10.100 1/min |
| n ϑr | Turație de referință | 10.100 1/min |
| ≈m | Masă | 0,168 kg |
Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 34,6 mm |
| D a max | Diametrul maxim al umărului carcasei | 50,4 mm |
| r a max | Raza maximă de racordare | 1 mm |

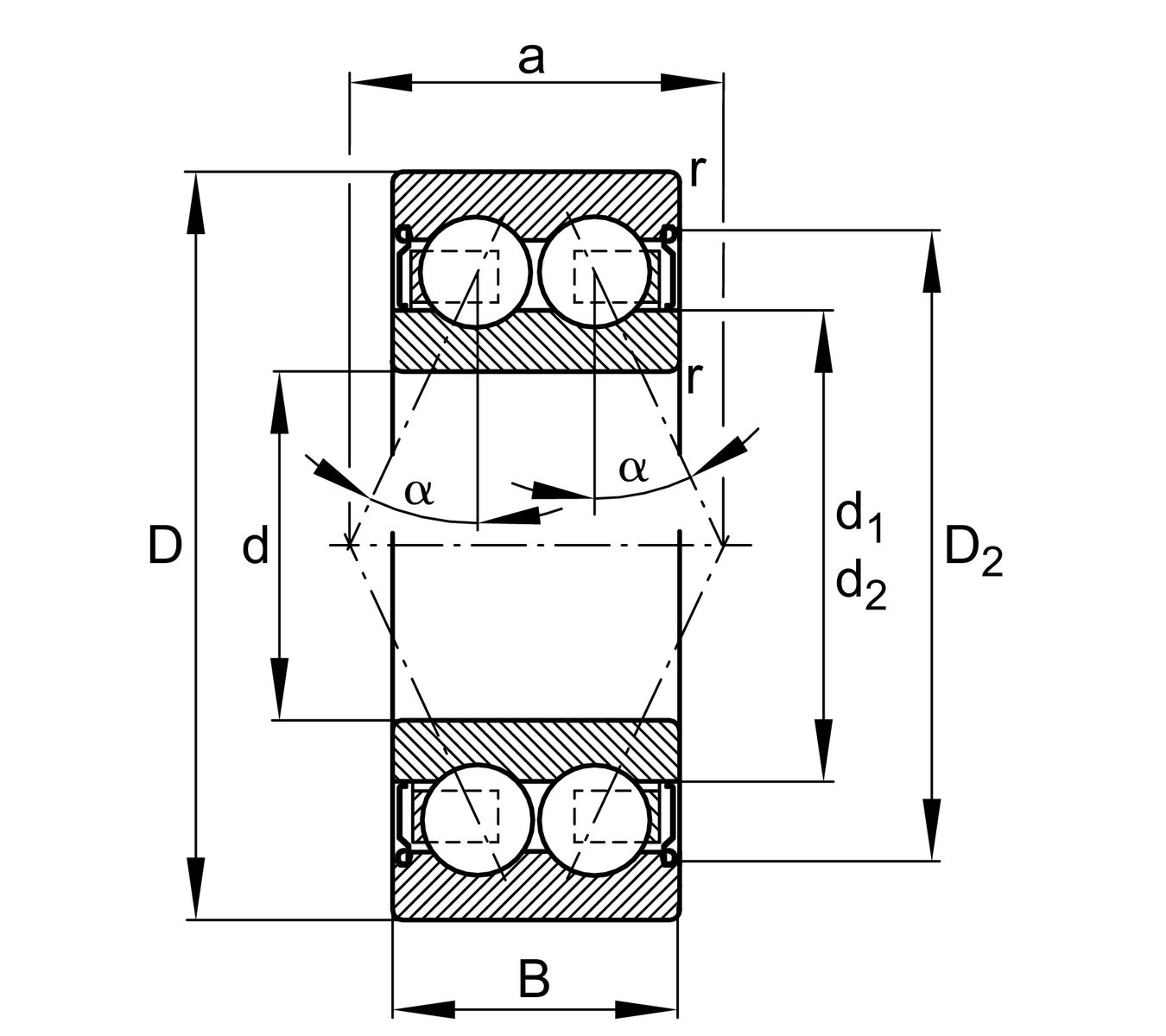

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 1 mm |
| D 1 | Diametrul umărului inelului exterior | 46,92 mm |
| D 2 | Diametrul calibrului inelului exterior | 49,05 mm |
| d 1 | Diametrul umărului inelului interior | 37,7 mm |
| d 2 | Diametru calibru inel interior | 35,68 mm |
| a | Distanța dintre vârfurile conurilor de presiune | 27,4 mm |
| α | Unghi de contact | 25 ° |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 120 °C |
