3005-2Z+INA

Date tehnice INA/Schaeffler

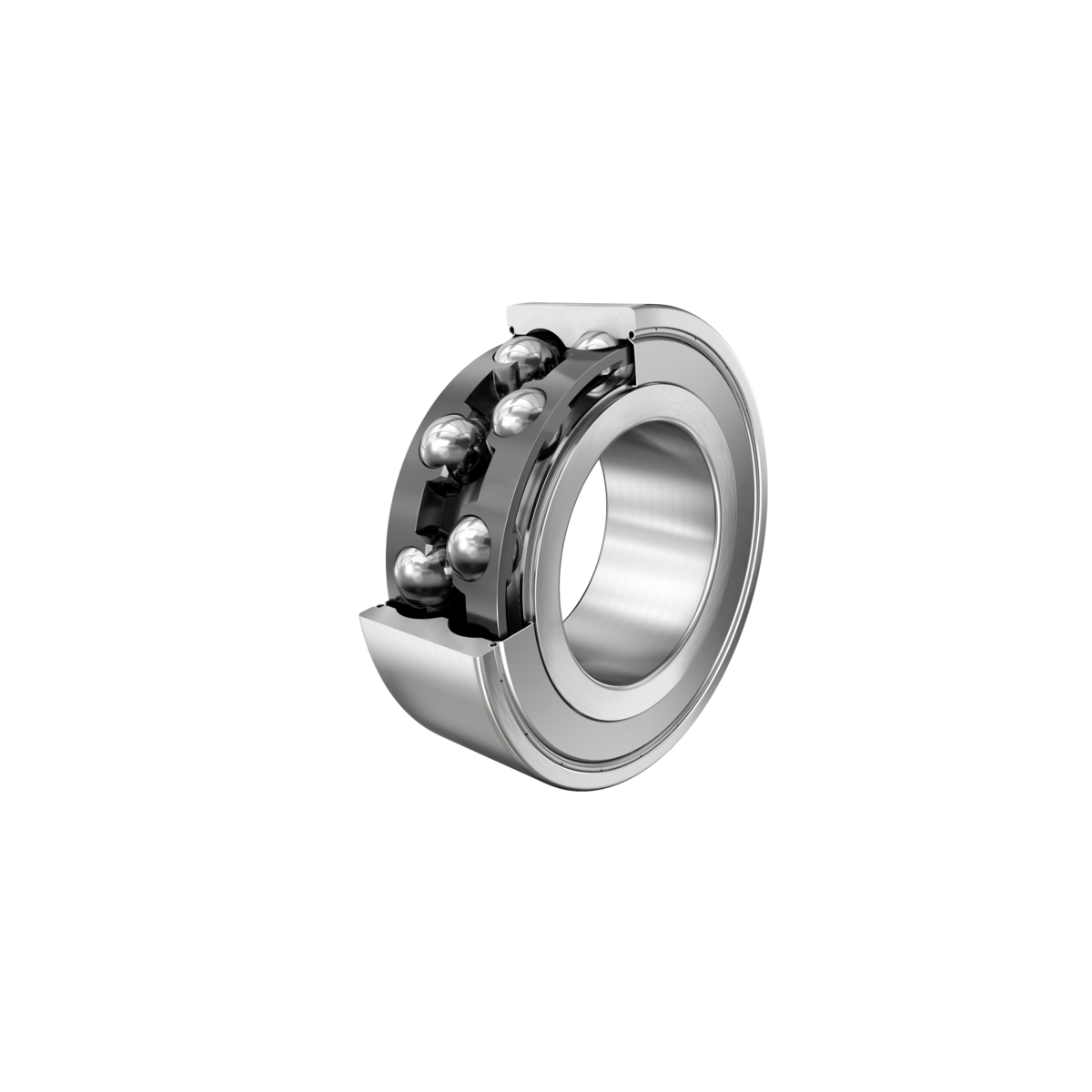

3005-2Z - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 30..-B-2Z-TVH, pe două rânduri, șaibe de protectie, colivie din plastic

d25 mmDiametru interior

D47 mmDiametru exterior

B16 mmLățime

C r15.200 NSarcină dinamică de bază, radială

C 0r10.900 NSarcină statică de bază, radială

n G11.900 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durata de viata / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele parti

Cod produs	3005-2Z
Tip produs	Rulment cu bile cu contact unghiular
Marca	INA
Număr material Schaeffler	0009589210000
Tip de bază	3005
Cod BearingX	3005-2Z
Masa	0.106 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Tip etanșare	2Z	Saibe de protectie fără contact pe ambele parti
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
Clasa de toleranta	PN	Normală (PN)
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc axial intern	CN	Grupa N (CN)

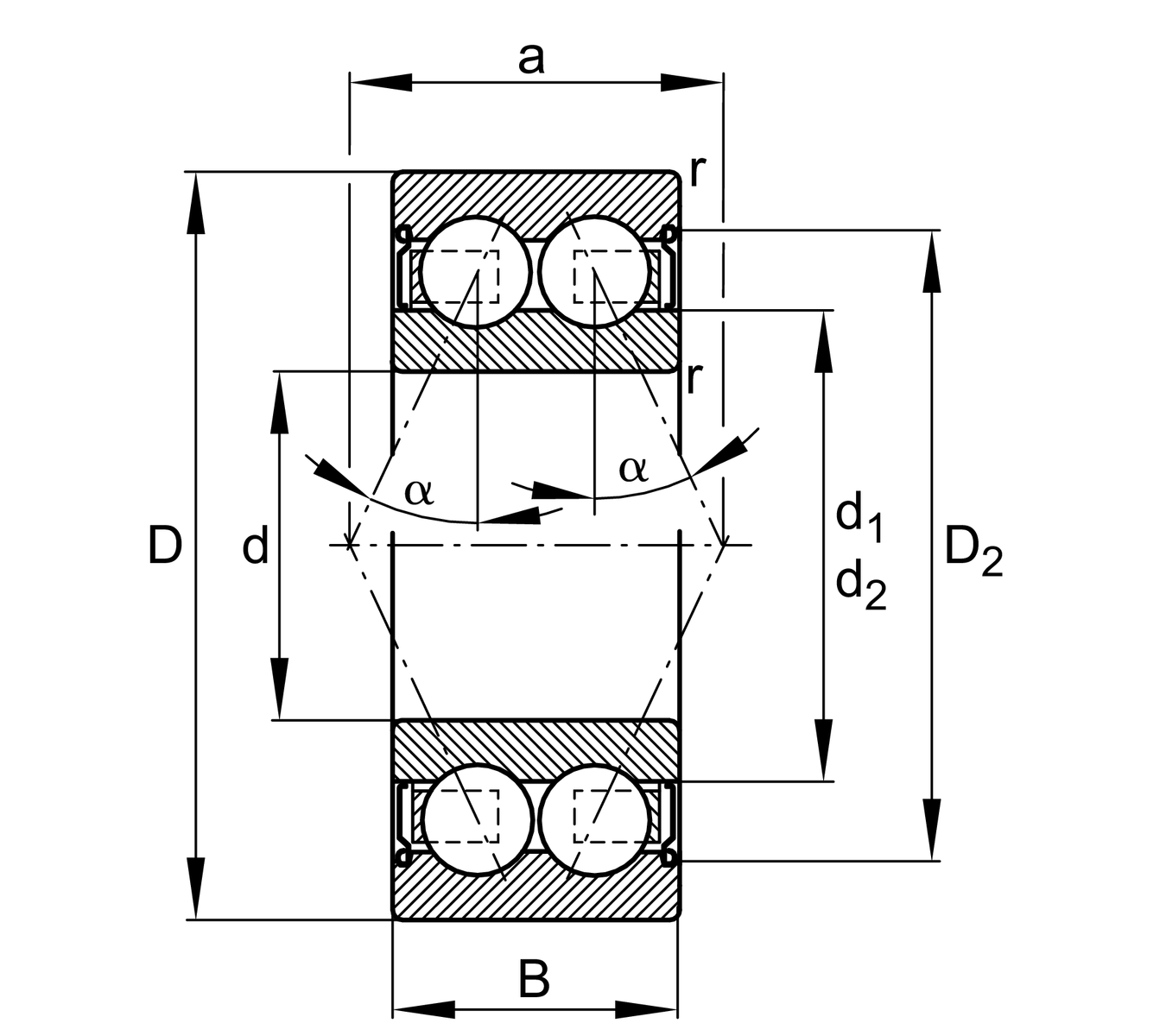

d	Diametru interior	25 mm
D	Diametru exterior	47 mm
B	Lățime	16 mm
C r	Sarcină dinamică de bază, radială	15.200 N
C 0r	Sarcină statică de bază, radială	10.900 N
C ur	Limita de sarcină la oboseală, radială	570 N
n G	Turație limită	11.900 1/min
n ϑr	Turație de referinta	11.100 1/min
≈m	Masa	0,106 kg

d a min	Diametrul minim al umărului arborelui	28,2 mm
D a max	Diametrul maxim al umărului carcasei	43,8 mm
r a max	Raza maximă de racordare	0,6 mm

r min	Dimensiune minimă tesitura	0,6 mm
D 1	Diametrul umărului inelului exterior	40,06 mm
D 2	Diametrul calibrului inelului exterior	41,76 mm
d 1	Diametrul umărului inelului interior	32,1 mm
d 2	Diametru calibru inel interior	30,3 mm
a	Distanța dintre vârfurile conurilor de presiune	23,4 mm
α	Unghi de contact	25 °

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	120 °C
