3004-2RS+INA

Date tehnice INA/Schaeffler

3004-2RS - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 30..-B-2RS-TVH, pe două rânduri, etanșări, colivie din plastic

d20 mmDiametru interior

D42 mmDiametru exterior

B16 mmLățime

C r14.300 NSarcină dinamică de bază, radială

C 0r9.400 NSarcină statică de bază, radială

n G10.500 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	3004-2RS
Tip produs	Rulment cu bile cu contact unghiular
Marcă	INA
Număr material Schaeffler	0009588400000
Tip de bază	3004
Cod BearingX	3004-2RS
Masă	0.091 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Tip etanșare	2RS	Etanșare cu contact pe ambele părți
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA14	Unsoare pentru rulmenți cu bile, zgomot redus
Joc axial intern	CN	Grupa N (CN)

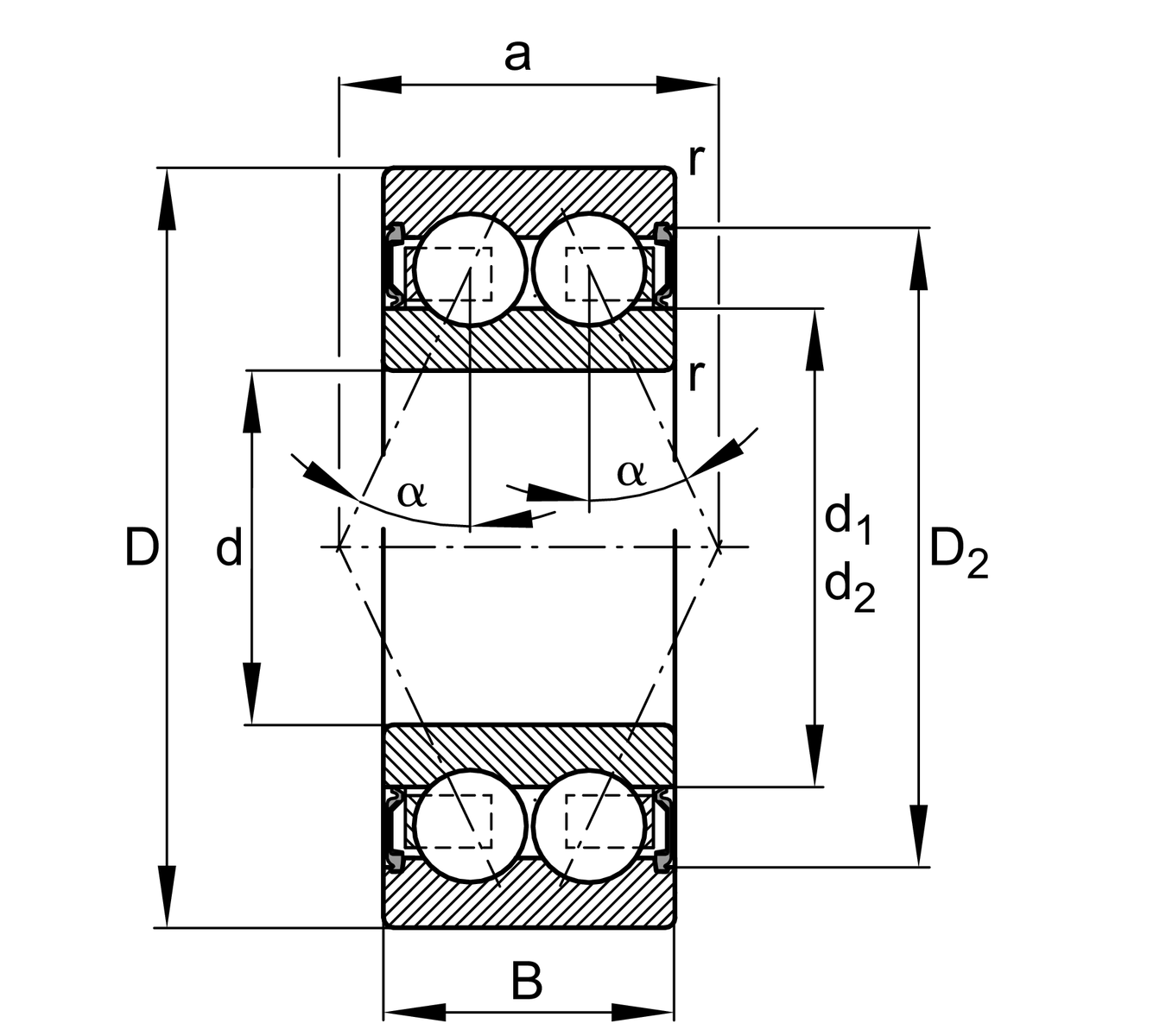

d	Diametru interior	20 mm
D	Diametru exterior	42 mm
B	Lățime	16 mm
C r	Sarcină dinamică de bază, radială	14.300 N
C 0r	Sarcină statică de bază, radială	9.400 N
C ur	limită de sarcină la oboseală, radială	490 N
n G	Turație limită	10.500 1/min
≈m	Masă	0,091 kg

d a min	Diametrul minim al umărului arborelui	23,2 mm
D a max	Diametrul maxim al umărului carcasei	38,8 mm
r a max	Raza maximă de racordare	0,6 mm

r min	Dimensiune minimă teșitură	0,6 mm
D 1	Diametrul umărului inelului exterior	35 mm
D 2	Diametrul calibrului inelului exterior	36,38 mm
d 1	Diametrul umărului inelului interior	27,1 mm
d 2	Diametru calibru inel interior	25,31 mm
a	Distanța dintre vârfurile conurilor de presiune	21,1 mm
α	Unghi de contact	25 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C
