3003-2RS+INA

Date tehnice INA/Schaeffler

3003-2RS - Rulment cu bile cu contact unghiular

Rulment cu bile cu contact unghiular 30..-B-2RS-TVH, pe două rânduri, etanșări, colivie din plastic

d17 mmDiametru interior

D35 mmDiametru exterior

B14 mmLățime

C r9.100 NSarcină dinamică de bază, radială

C 0r6.100 NSarcină statică de bază, radială

n G12.300 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Cod produs	3003-2RS
Tip produs	Rulment cu bile cu contact unghiular
Marcă	INA
Număr material Schaeffler	0008706500000
Tip de bază	3003
Cod BearingX	3003-2RS
Masă	0.056 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă constructivă	B	Rulment fără fantă de umplere
Tip etanșare	2RS	Etanșare cu contact pe ambele părți
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc axial intern	CN	Grupa N (CN)

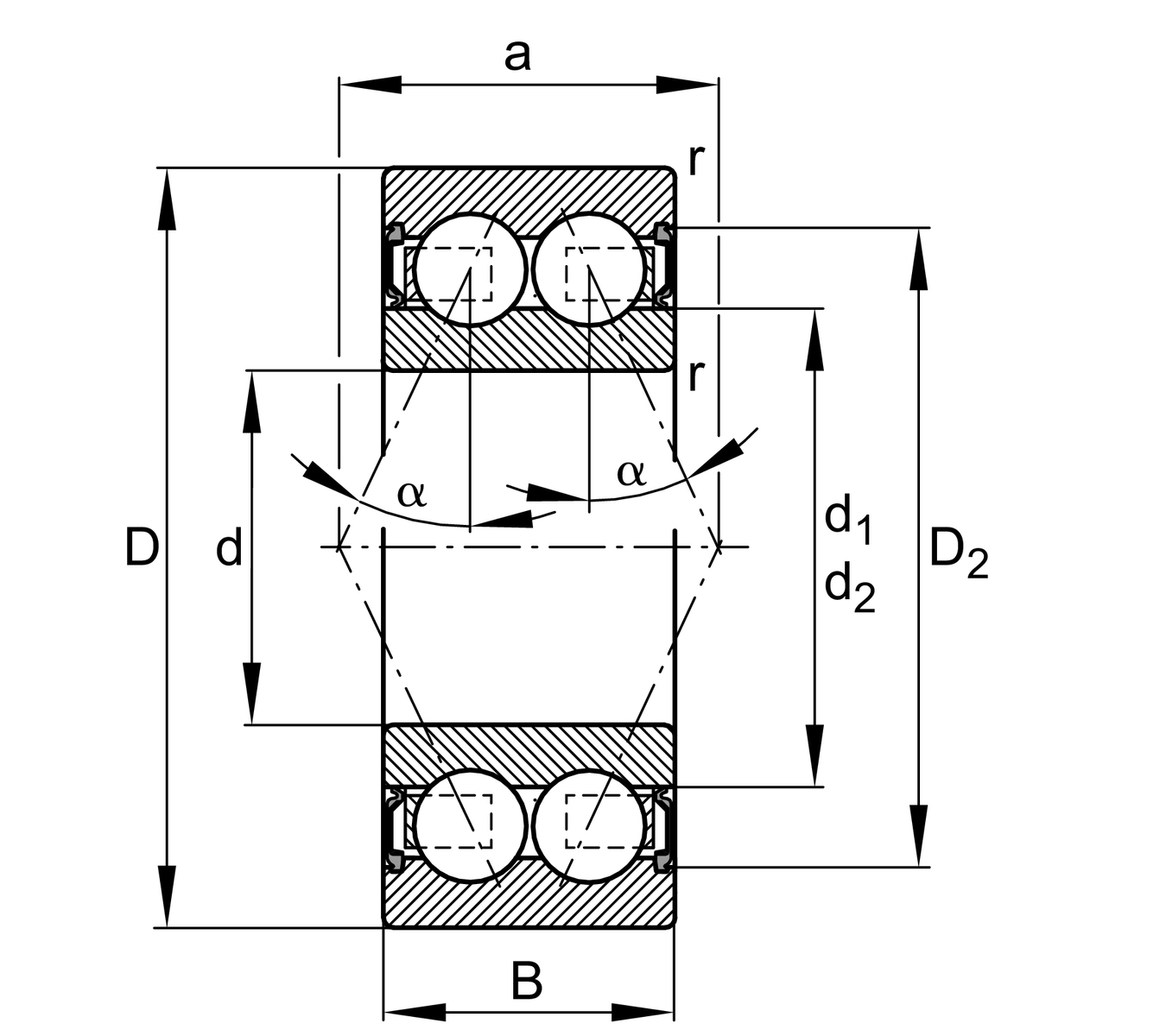

d	Diametru interior	17 mm
D	Diametru exterior	35 mm
B	Lățime	14 mm
C r	Sarcină dinamică de bază, radială	9.100 N
C 0r	Sarcină statică de bază, radială	6.100 N
C ur	limită de sarcină la oboseală, radială	315 N
n G	Turație limită	12.300 1/min
≈m	Masă	0,056 kg

d a min	Diametrul minim al umărului arborelui	19 mm
D a max	Diametrul maxim al umărului carcasei	33 mm
r a max	Raza maximă de racordare	0,3 mm

r min	Dimensiune minimă teșitură	0,3 mm
D 1	Diametrul umărului inelului exterior	29,17 mm
D 2	Diametrul calibrului inelului exterior	29,75 mm
d 1	Diametrul umărului inelului interior	23,1 mm
d 2	Diametru calibru inel interior	21,08 mm
a	Distanța dintre vârfurile conurilor de presiune	17,1 mm
α	Unghi de contact	25 °

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	100 °C
