23972-MB+FAG

Date tehnice FAG/Schaeffler

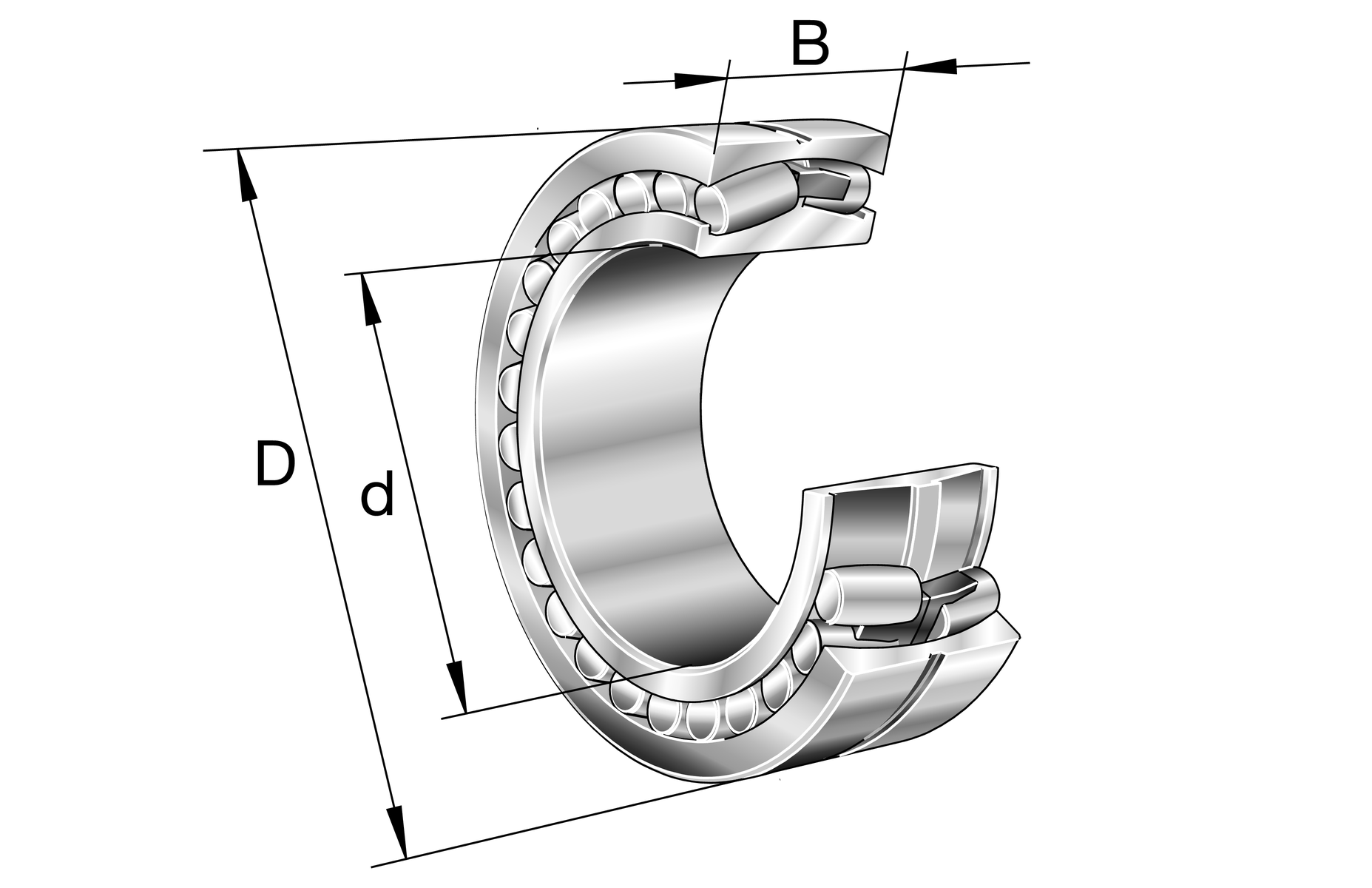

23972-MB - Rulment oscilant cu role

Rulment oscilant cu role 239..-MB, symmetric 3 ribs

d360 mmDiametru interior

D480 mmDiametru exterior

B90 mmLățime

C r1.440.000 NSarcină dinamică de bază, radială

C 0r3.200.000 NSarcină statică de bază, radială

n G1.540 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

largebearing

eroare unghiulară statică și nealiniere

eroare unghiulară dinamică și nealiniere

d	Diametru interior	360 mm
D	Diametru exterior	480 mm
B	Lățime	90 mm
C r	Sarcină dinamică de bază, radială	1.440.000 N
C 0r	Sarcină statică de bază, radială	3.200.000 N
C ur	Limita de sarcină la oboseală, radială	216.000 N
n G	Turație limită	1.540 1/min
n ϑr	Turație de referinta	800 1/min
≈m	Masa	45,235 kg

d a min	Diametrul minim al umărului arborelui	372,4 mm
D a max	Diametrul maxim al umărului carcasei	467,6 mm
r a max	Rază maximă a degajării	2,5 mm

r min	Dimensiune minimă tesitura	3 mm
D 1	Diametru alezaj inel exterior	447,1 mm
d s	Diametru orificiu de ungere	9,5 mm
n s	Lățime canal de ungere	17,7 mm

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	200 °C

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,17
Y 1	Factor de sarcină axială dinamică	4,05
Y 2	Factor de sarcină axială dinamică	6,04
Y 0	Factor de sarcină axială statică	3,96
