23220-E1A-XL-M+FAG
Date tehnice FAG/Schaeffler

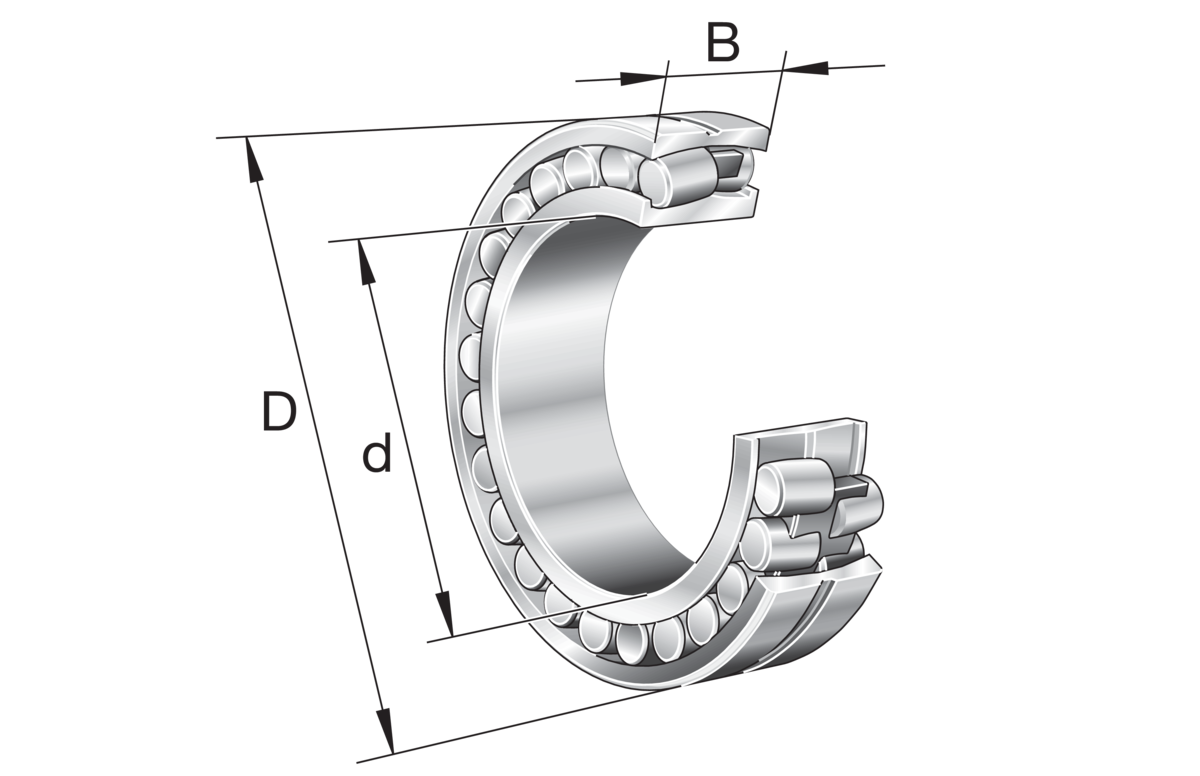

23220-E1A-XL-M - Rulment oscilant cu role
Rulmenți oscilanți cu role 232..-E1A, dimensiuni principale conform DIN 635-2
d100 mmDiametru interior
D180 mmDiametru exterior
B60,3 mmLățime
C r560.000 NSarcină dinamică de bază, radială
C 0r660.000 NSarcină statică de bază, radială
n G3.750 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere cu unsoare
Lubrifiere cu ulei
neetanșat
eroare unghiulară statică și nealiniere
eroare unghiulară dinamică și nealinierePrezentare produs
| Cod produs | 23220-E1A-XL-M |
|---|---|
| Tip produs | Rulment oscilant cu role |
| Marcă | FAG |
| Număr material Schaeffler | 0190015250000 |
| Tip de bază | 23220 |
| Cod BearingX | 23220-E1A-XL-M |
| Masă | 6.595 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Execuție | E1A | Fără bordură centrală |
| Tip alezaj | Z | Cilindric |
| Colivie | M | Colivie din alamă |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Relubrifiere | Standard |
Dimensiuni principale și date de performanță
| d | Diametru interior | 100 mm |
| D | Diametru exterior | 180 mm |
| B | Lățime | 60,3 mm |
| C r | Sarcină dinamică de bază, radială | 560.000 N |
| C 0r | Sarcină statică de bază, radială | 660.000 N |
| C ur | limită de sarcină la oboseală, radială | 61.000 N |
| n G | Turație limită | 3.750 1/min |
| n ϑr | Turație de referință | 2.410 1/min |
| ≈m | Masă | 6,595 kg |

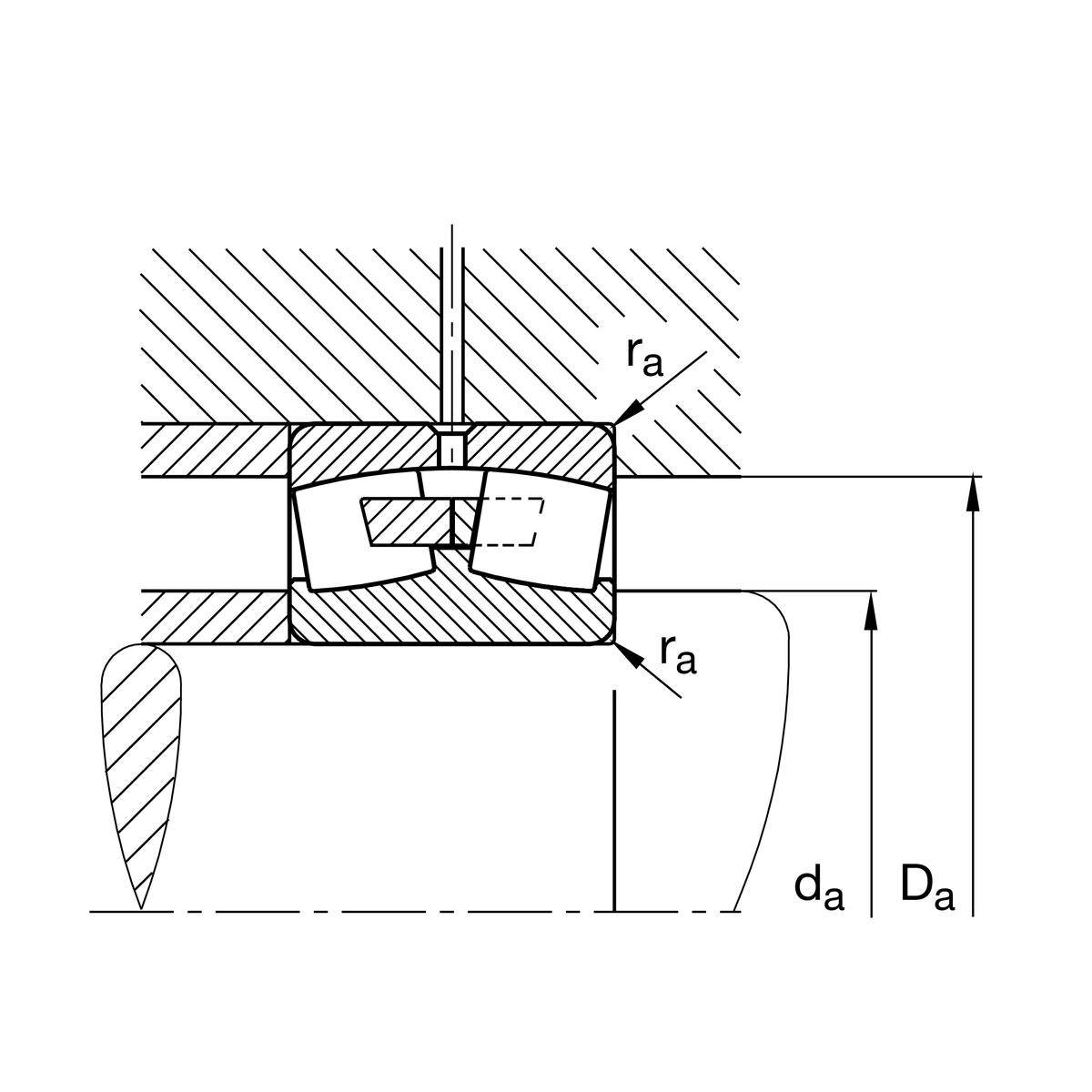

Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 112 mm |
| D a max | Diametrul maxim al umărului carcasei | 168 mm |
| r a max | Rază maximă a degajării | 2,1 mm |

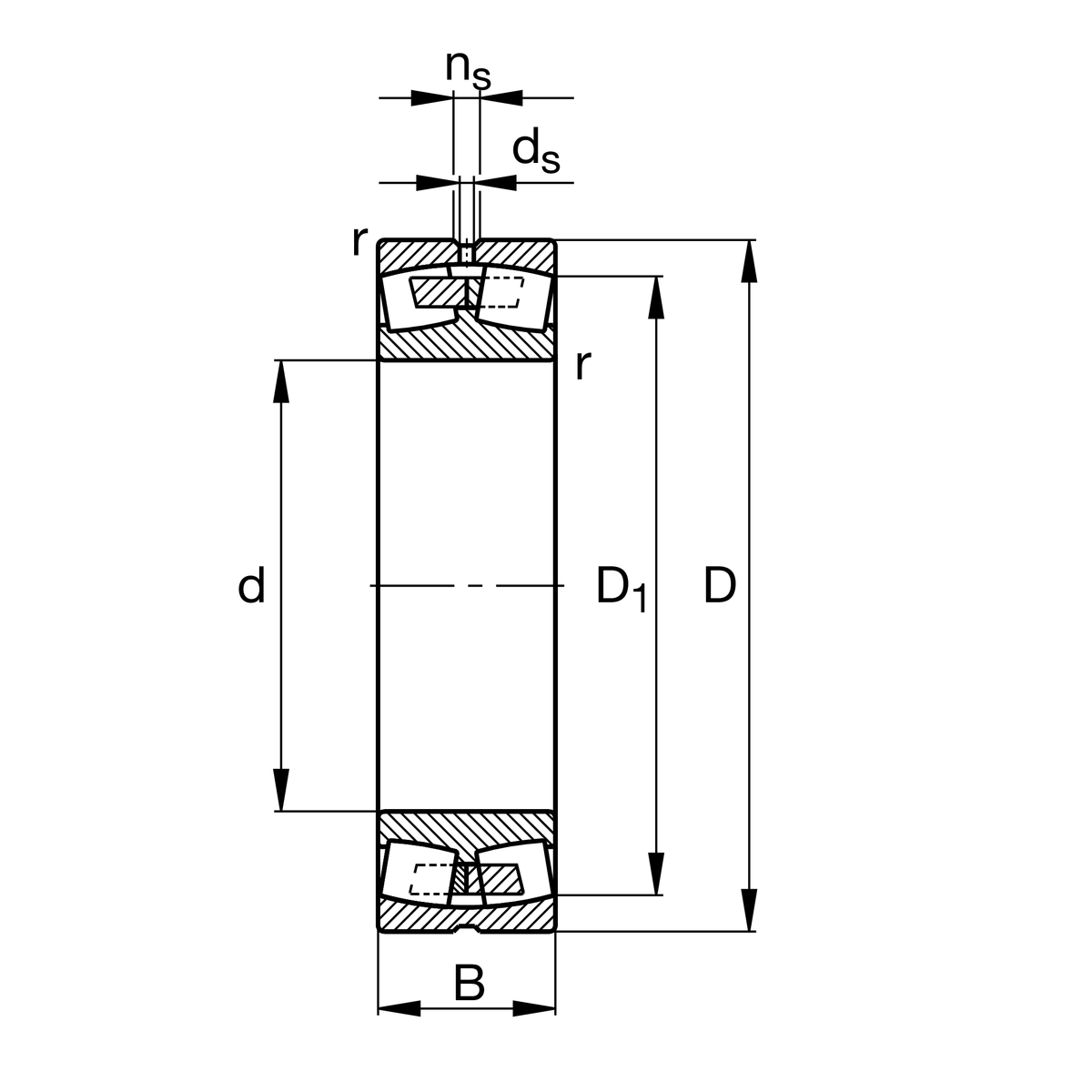

Dimensiuni detaliate
| r min | Dimensiune minimă teșitură | 2,1 mm |
| D 1 | Diametru alezaj inel exterior | 156,7 mm |
| d s | Diametru orificiu de ungere | 4,8 mm |
| n s | Lățime canal de ungere | 9,5 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -30 °C |
| T max | Temperatură maximă de funcționare | 200 °C |
Factori de calcul
| e | Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y | 0,31 |
| Y 1 | Factor de sarcină axială dinamică | 2,15 |
| Y 2 | Factor de sarcină axială dinamică | 3,2 |
| Y 0 | Factor de sarcină axială statică | 2,1 |
