6320-2Z+FAG

Date tehnice FAG/Schaeffler

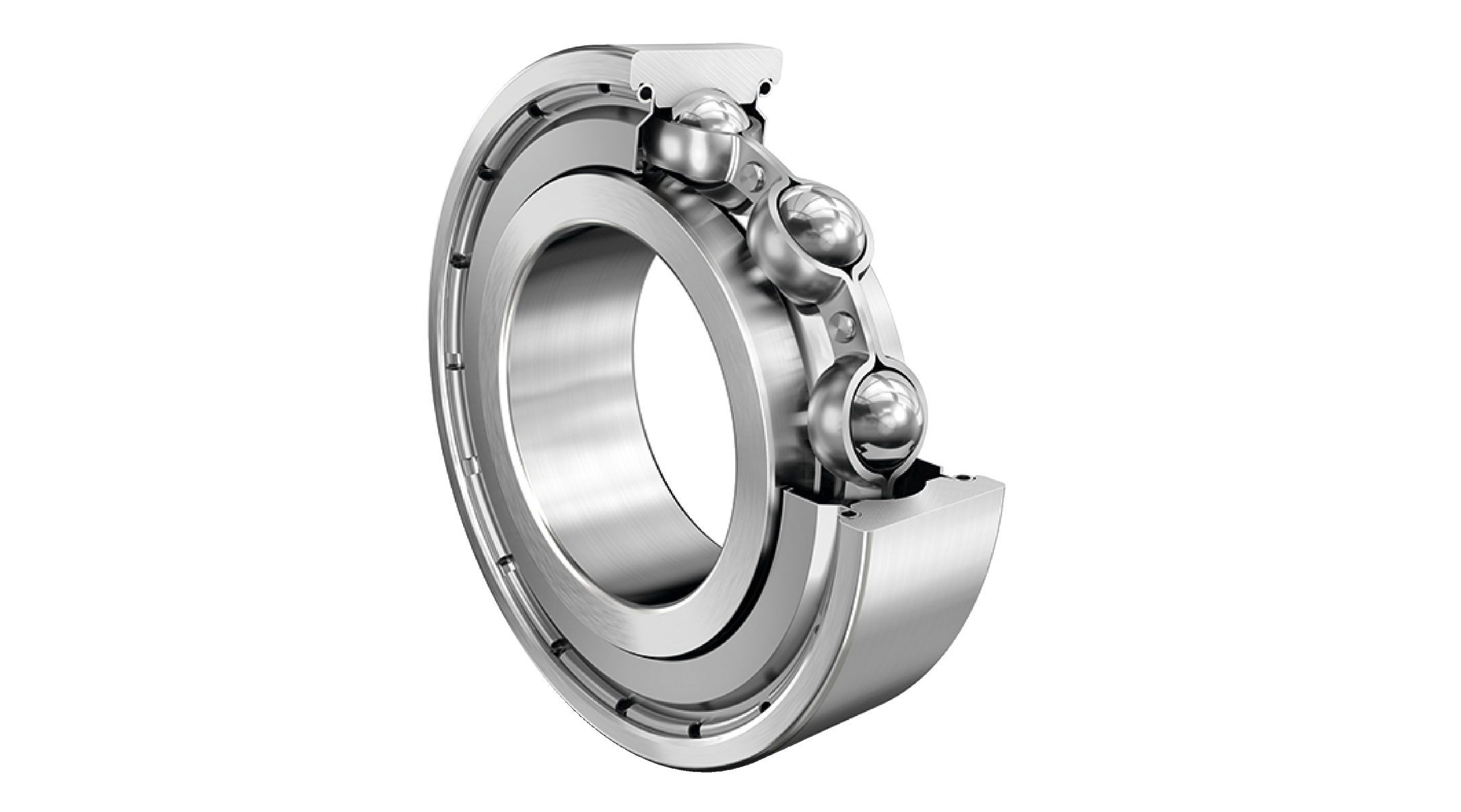

6320-2Z - Rulment radial rigid cu bile

Rulment radial rigid cu bile 63..-2Z, pe un singur rând, șaibe de protectie, colivie din tablă de oțel

d100 mmDiametru interior

D215 mmDiametru exterior

B47 mmLățime

C r177.000 NSarcină dinamică de bază, radială

C 0r137.000 NSarcină statică de bază, radială

n G3.600 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durata de viata / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele parti

Tip etanșare	2Z	Saibe de protectie fără contact pe ambele parti
Colivie	JN	Tabla de oțel
Clasa de toleranta	PN	Normală (PN)
Stabilizare dimensionala / termica	S0	Inele stabilizate dimensional până la 150 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc radial intern	CN (Grupa N)	Joc intern normal
Tip alezaj	Z	Cilindric

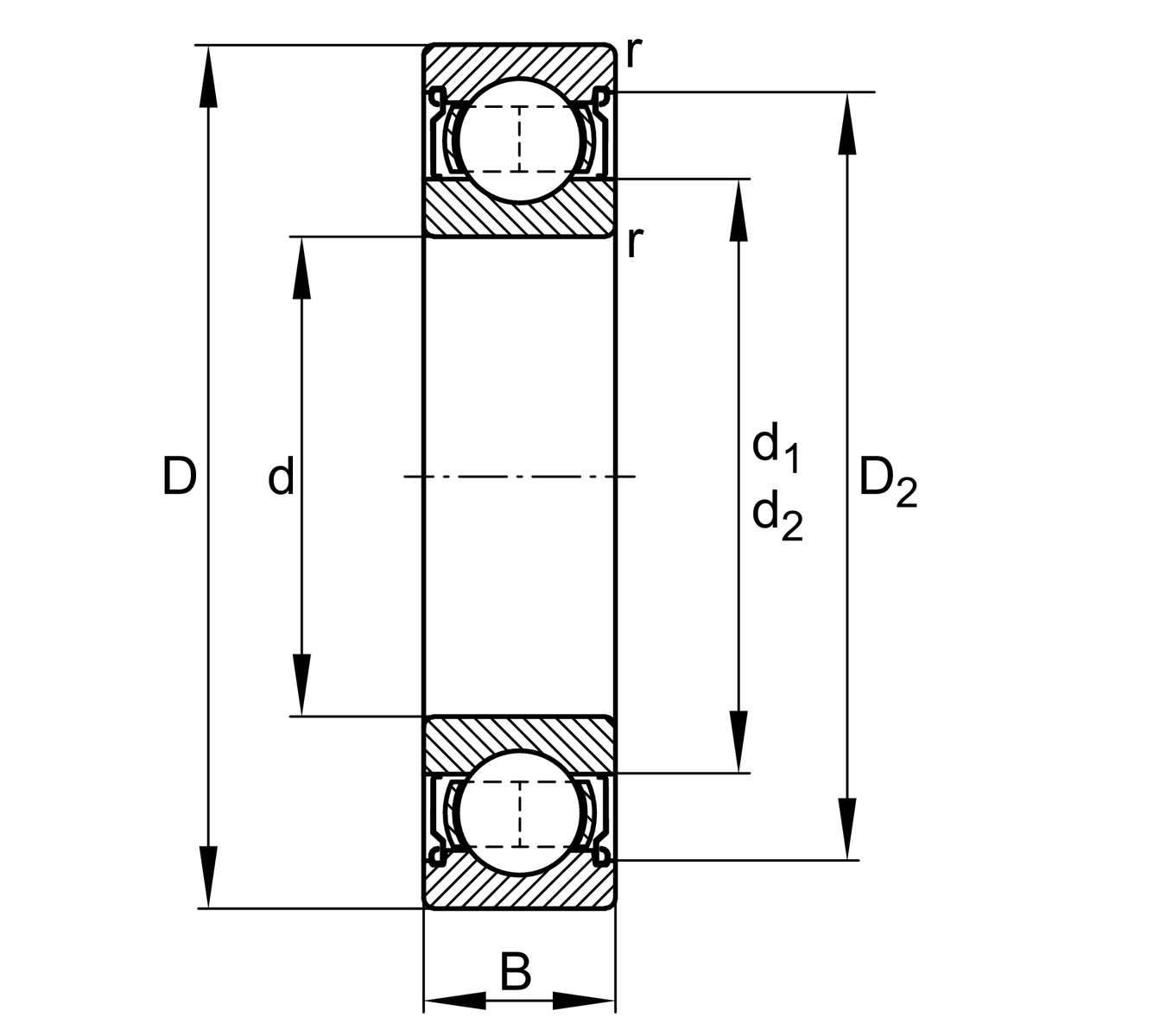

d	Diametru interior	100 mm
D	Diametru exterior	215 mm
B	Lățime	47 mm
C r	Sarcină dinamică de bază, radială	177.000 N
C 0r	Sarcină statică de bază, radială	137.000 N
C ur	Limita de sarcină la oboseală, radială	7.400 N
n G	Turație limită	3.600 1/min
n ϑr	Turație de referinta	4.600 1/min
≈m	Masa	7,35 kg

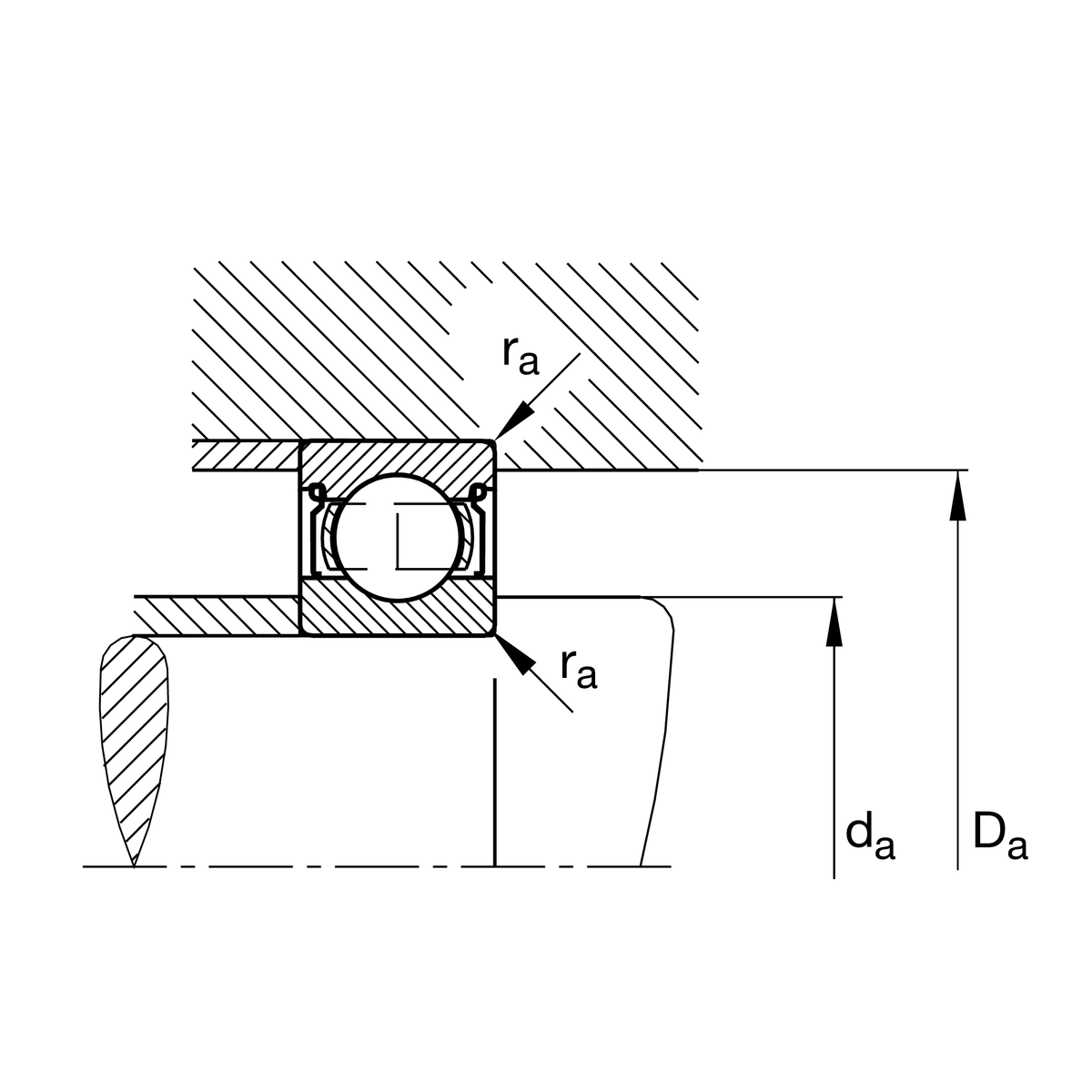

d a min	Diametrul minim al umărului arborelui	114 mm
D a max	Diametrul maxim al umărului carcasei	201 mm
r a max	Raza maximă de racordare	2,5 mm

r min	Dimensiune minimă tesitura	3 mm
D 1	Diametrul umărului inelului exterior	179,14 mm
D 2	Diametrul calibrului inelului exterior	184,58 mm
d 1	Diametrul umărului inelului interior	138,1 mm

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	120 °C

f 0

Factor de calcul

13,7
