6309-2RSR-C3+FAG

Date tehnice FAG/Schaeffler

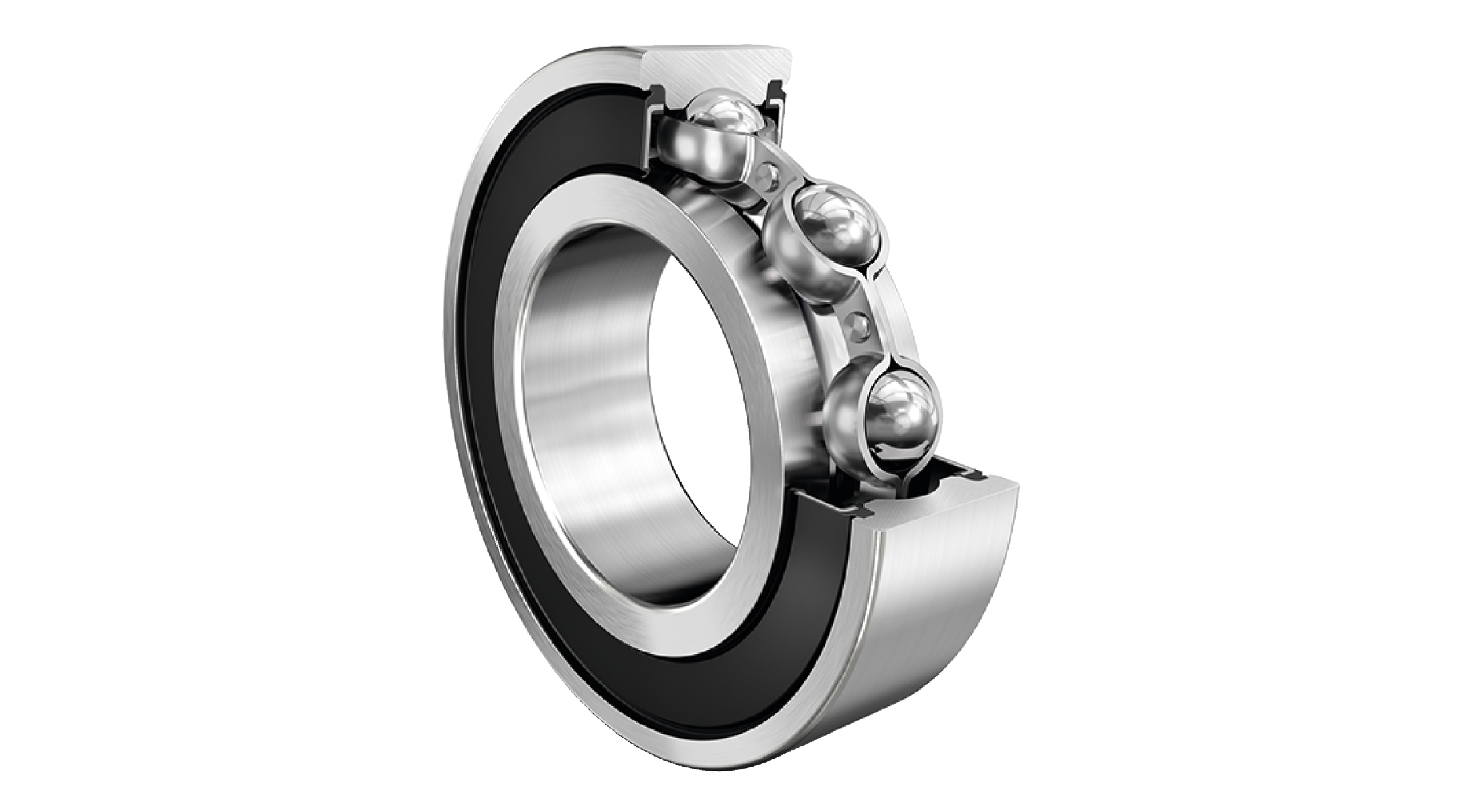

6309-2RSR-C3 - Rulment radial rigid cu bile

Rulment radial rigid cu bile 63..-2RSR, pe un singur rând, etanșări, colivie din tablă de oțel

d45 mmDiametru interior

D100 mmDiametru exterior

B25 mmLățime

C r56.000 NSarcină dinamică de bază, radială

C 0r31.500 NSarcină statică de bază, radială

n G4.300 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durata de viata / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele parti

Tip etanșare	2RSR	Etanșare cu contact pe ambele părți
Colivie	JN	Tabla de oțel
Clasa de toleranta	PN	Normală (PN)
Stabilizare dimensionala / termica	S0	Inele stabilizate dimensional până la 150 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc radial intern	C3 (Group 3)	Joc intern mai mare decat CN
Tip alezaj	Z	Cilindric

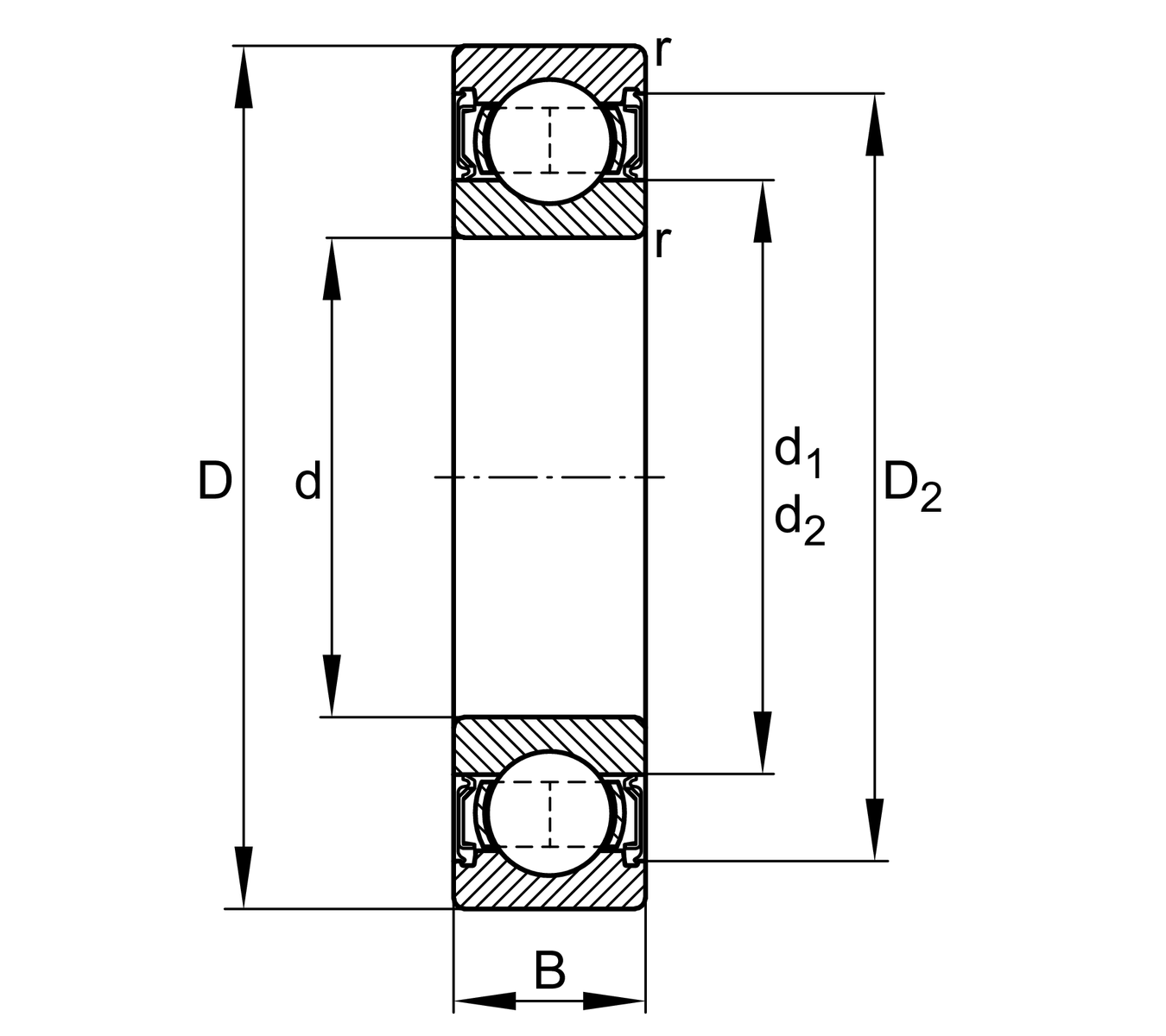

d	Diametru interior	45 mm
D	Diametru exterior	100 mm
B	Lățime	25 mm
C r	Sarcină dinamică de bază, radială	56.000 N
C 0r	Sarcină statică de bază, radială	31.500 N
C ur	Limita de sarcină la oboseală, radială	2.240 N
n G	Turație limită	4.300 1/min
≈m	Masa	0,835 kg

d a min	Diametrul minim al umărului arborelui	54 mm
D a max	Diametrul maxim al umărului carcasei	91 mm
r a max	Raza maximă de racordare	1,5 mm

r min	Dimensiune minimă tesitura	1,5 mm
D 1	Diametrul umărului inelului exterior	83,3 mm
D 2	Diametrul calibrului inelului exterior	85,64 mm
d 1	Diametrul umărului inelului interior	62 mm

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	100 °C

f 0

Factor de calcul

12,9
