6303-C-2Z-C3>V+FAG

Date tehnice FAG/Schaeffler

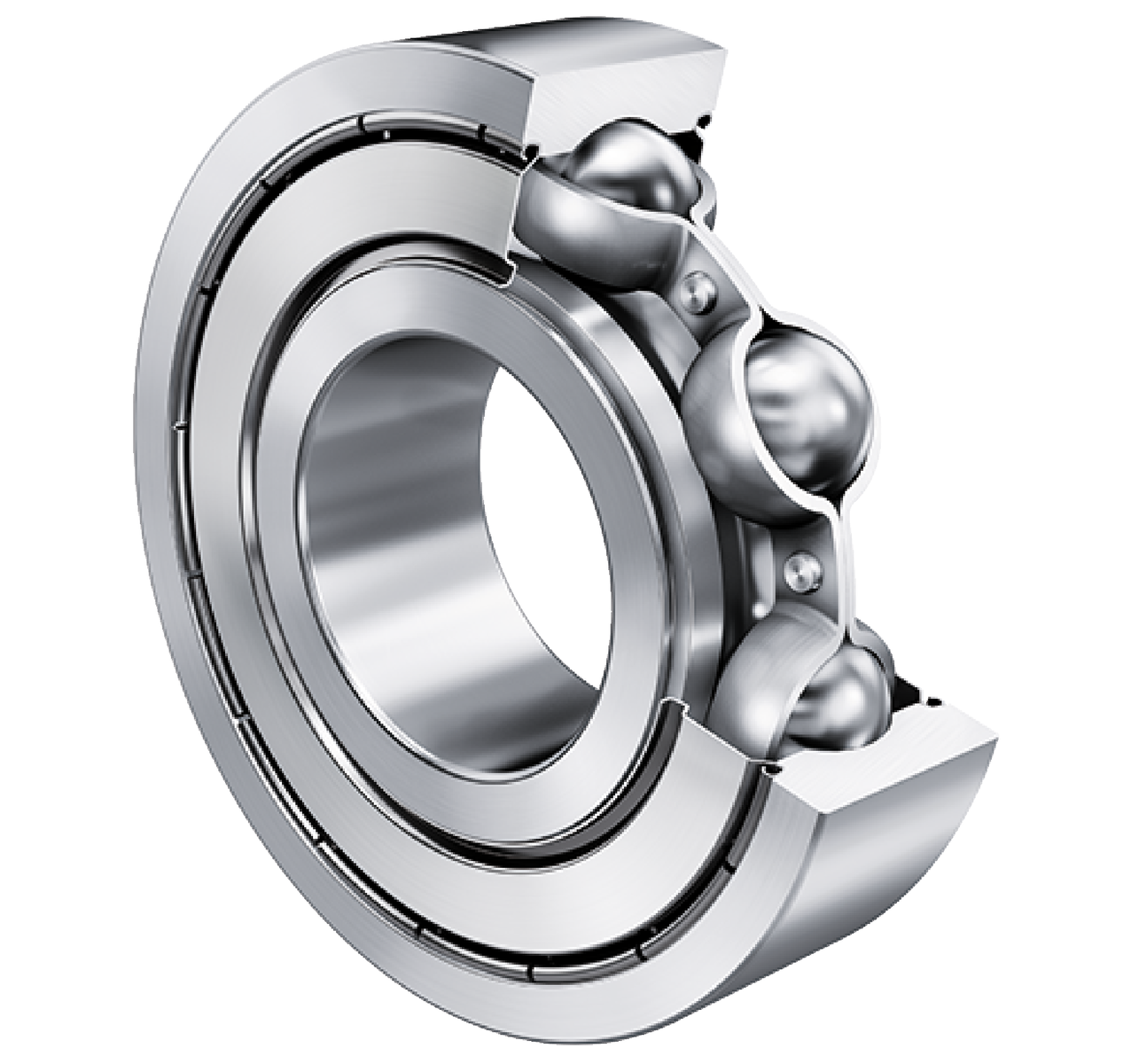

6303-C-2Z-C3>V - Rulment radial rigid cu bile

Rulment radial rigid cu bile 63..-C-2Z, pe un singur rând, Generația C, șaibe de protectie, colivie din tablă de oțel

d17 mmDiametru interior

D47 mmDiametru exterior

B14 mmLățime

C r15.800 NSarcină dinamică de bază, radială

C 0r6.500 NSarcină statică de bază, radială

n G20.800 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durata de viata / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele parti

Cod versiune	>V	Nu este marcat pe rulment
Execuție intern modificat	C	Generația C
Tip etanșare	2Z	Saibe de protectie fără contact pe ambele parti
Colivie	JN	Tabla de oțel
Clasa de toleranta	P6	Clasa 6 (P6), mai bună decat PN
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA14	Unsoare pentru rulmenti cu bile, zgomot redus
Joc radial intern	C3 (Group 3)	Joc intern mai mare decat CN
Tip alezaj	Z	Cilindric

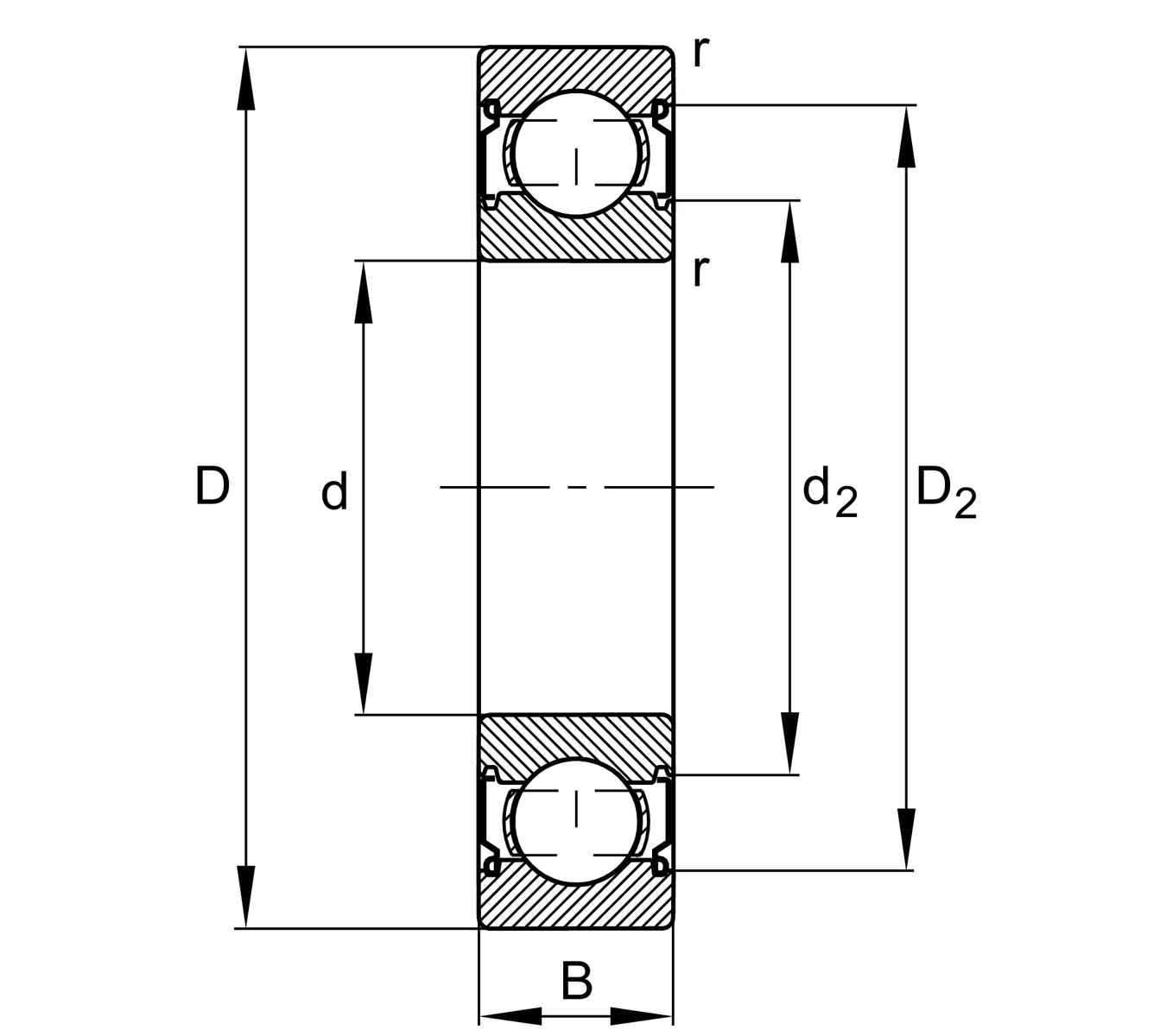

d	Diametru interior	17 mm
D	Diametru exterior	47 mm
B	Lățime	14 mm
C r	Sarcină dinamică de bază, radială	15.800 N
C 0r	Sarcină statică de bază, radială	6.500 N
C ur	Limita de sarcină la oboseală, radială	450 N
n G	Turație limită	20.800 1/min
n ϑr	Turație de referinta	17.400 1/min
≈m	Masa	0,11 kg

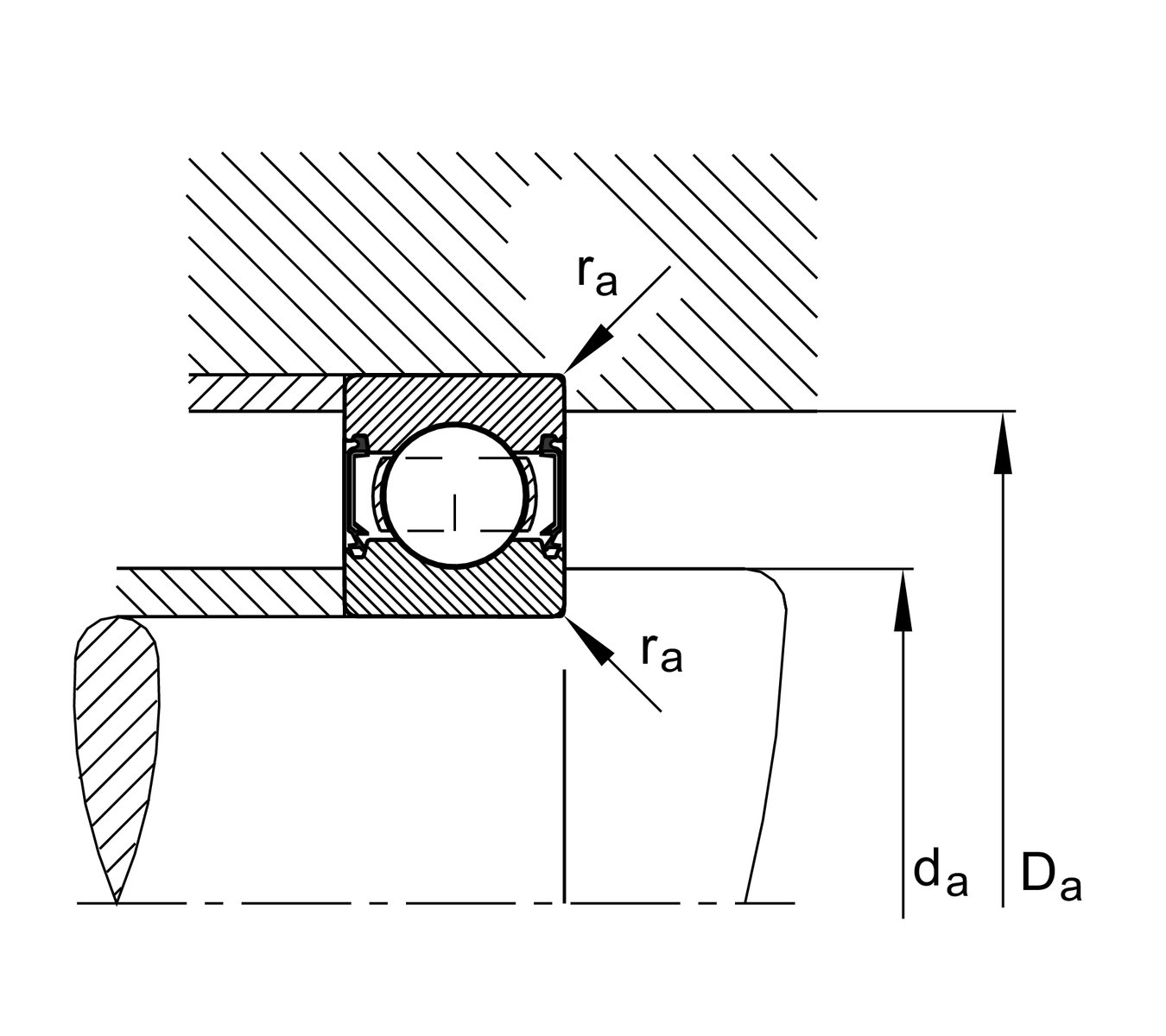

d a min	Diametrul minim al umărului arborelui	22,6 mm
D a max	Diametrul maxim al umărului carcasei	41,4 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă tesitura	1 mm
D 1	Diametrul umărului inelului exterior	38,14 mm
D 2	Diametrul calibrului inelului exterior	40,07 mm
d 1	Diametrul umărului inelului interior	25,93 mm
d 2	Diametrul calibrului inelului interior	24,77 mm

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	120 °C

f 0

Factor de calcul

12,2
