627-2Z-HLN+FAG
Date tehnice FAG/Schaeffler

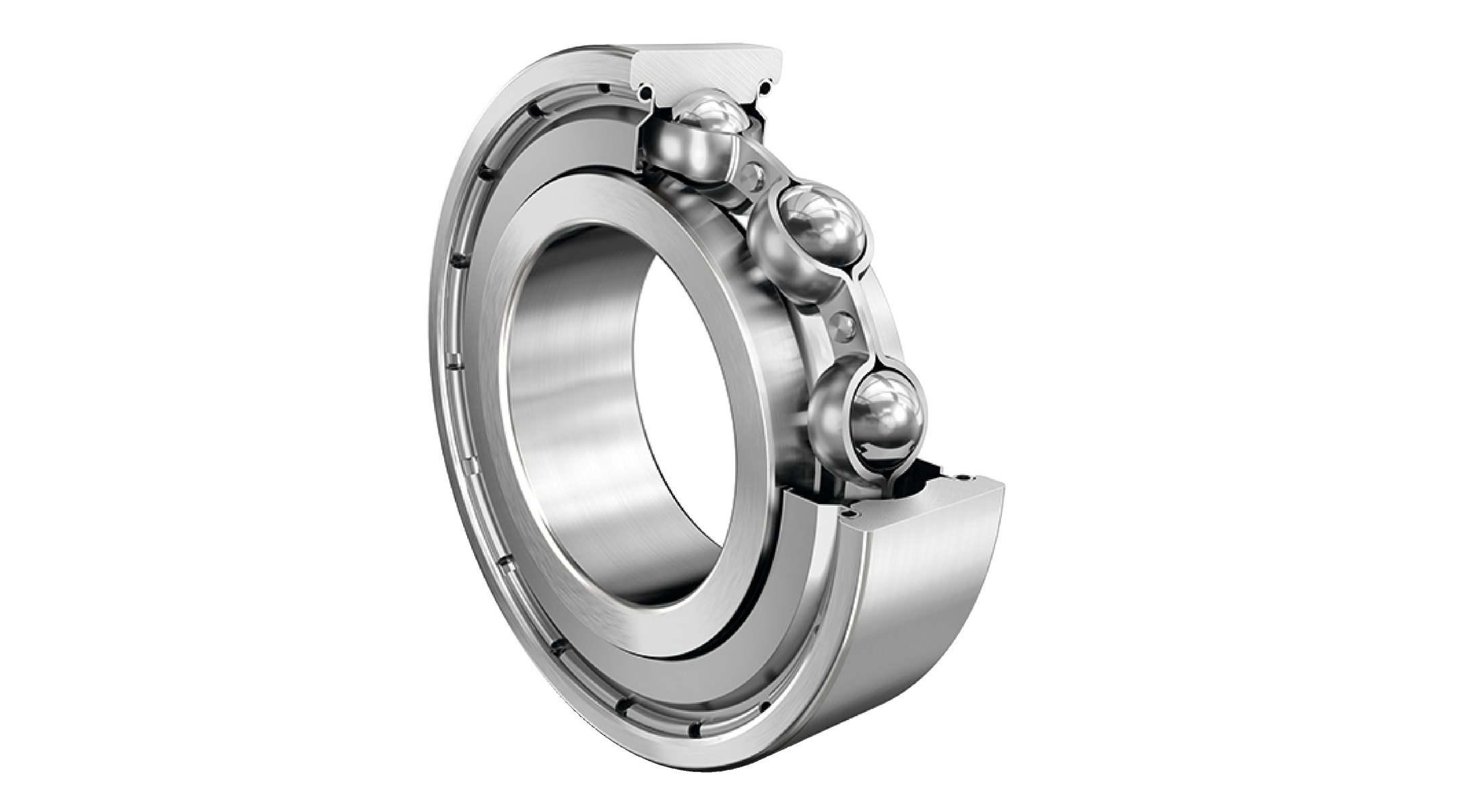

627-2Z-HLN - Rulment radial rigid cu bile
Rulment radial rigid cu bile 62..-2Z, pe un singur rând, șaibe de protectie, colivie din tablă de oțel
d7 mmDiametru interior
D22 mmDiametru exterior
B7 mmLățime
C r3.500 NSarcină dinamică de bază, radială
C 0r1.370 NSarcină statică de bază, radială
n G40.000 1/minTurație limită
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere pe durata de viata / fără intretinere
Lubrifiere cu unsoare
Etansat pe ambele partiPrezentare produs
| Cod produs | 627-2Z-HLN |
|---|---|
| Tip produs | Rulment radial rigid cu bile |
| Marca | FAG |
| Număr material Schaeffler | 0639359020000 |
| Tip de bază | 627 |
| Cod BearingX | 627-2Z |
| Masa | 0.014 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Logistical code | HLN | - |
| Tip etanșare | 2Z | Saibe de protectie fără contact pe ambele parti |
| Colivie | JN | Tabla de oțel |
| Clasa de toleranta | PN | Normală (PN) |
| Stabilizare dimensionala / termica | SN | Inele stabilizate dimensional până la 120 °C |
| Lubrifiant | Unsoare de lubrifiere | |
| Joc radial intern | CN (Grupa N) | Joc intern normal |
| Tip alezaj | Z | Cilindric |
Dimensiuni principale și date de performanta
| d | Diametru interior | 7 mm |
| D | Diametru exterior | 22 mm |
| B | Lățime | 7 mm |
| C r | Sarcină dinamică de bază, radială | 3.500 N |
| C 0r | Sarcină statică de bază, radială | 1.370 N |
| C ur | Limita de sarcină la oboseală, radială | 85 N |
| n G | Turație limită | 40.000 1/min |
| n ϑr | Turație de referinta | 28.000 1/min |
| ≈m | Masa | 0,014 kg |

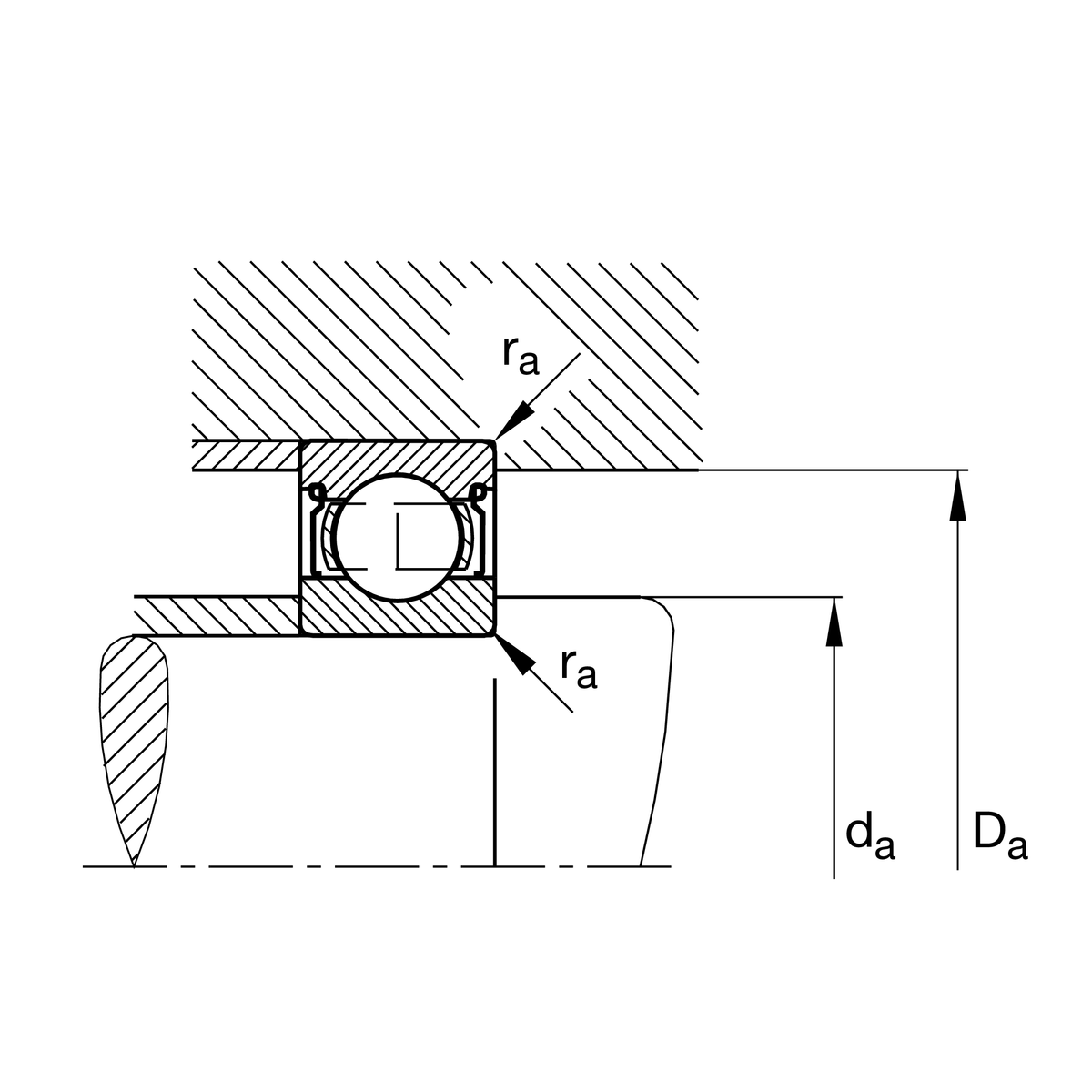

Dimensiuni de montaj
| d a min | Diametrul minim al umărului arborelui | 9,4 mm |
| D a max | Diametrul maxim al umărului carcasei | 19,6 mm |
| r a max | Raza maximă de racordare | 0,3 mm |

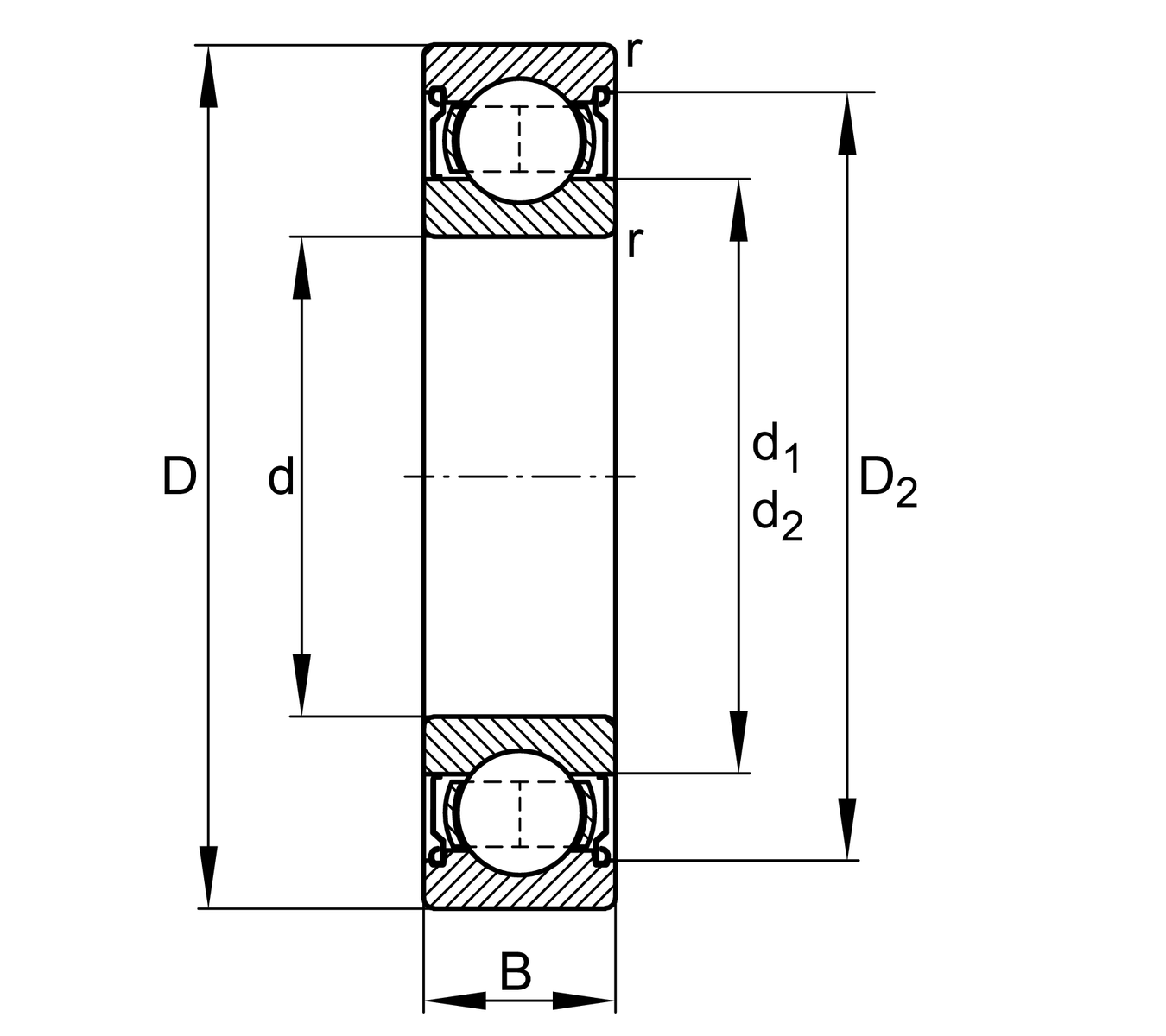

Dimensiuni detaliate
| r min | Dimensiune minimă tesitura | 0,3 mm |
| D 1 | Diametrul umărului inelului exterior | 18 mm |
| D 2 | Diametrul calibrului inelului exterior | 19,3 mm |
| d 1 | Diametrul umărului inelului interior | 12,3 mm |
| d 2 | Diametrul calibrului inelului interior | 11 mm |
Domeniu de temperatura
| T min | Temperatura minimă de funcționare | -30 °C |
| T max | Temperatura maximă de funcționare | 120 °C |
Factori de calcul
| f 0 | Factor de calcul | 12,4 |
