63004-A-2RSR+FAG

Date tehnice FAG/Schaeffler

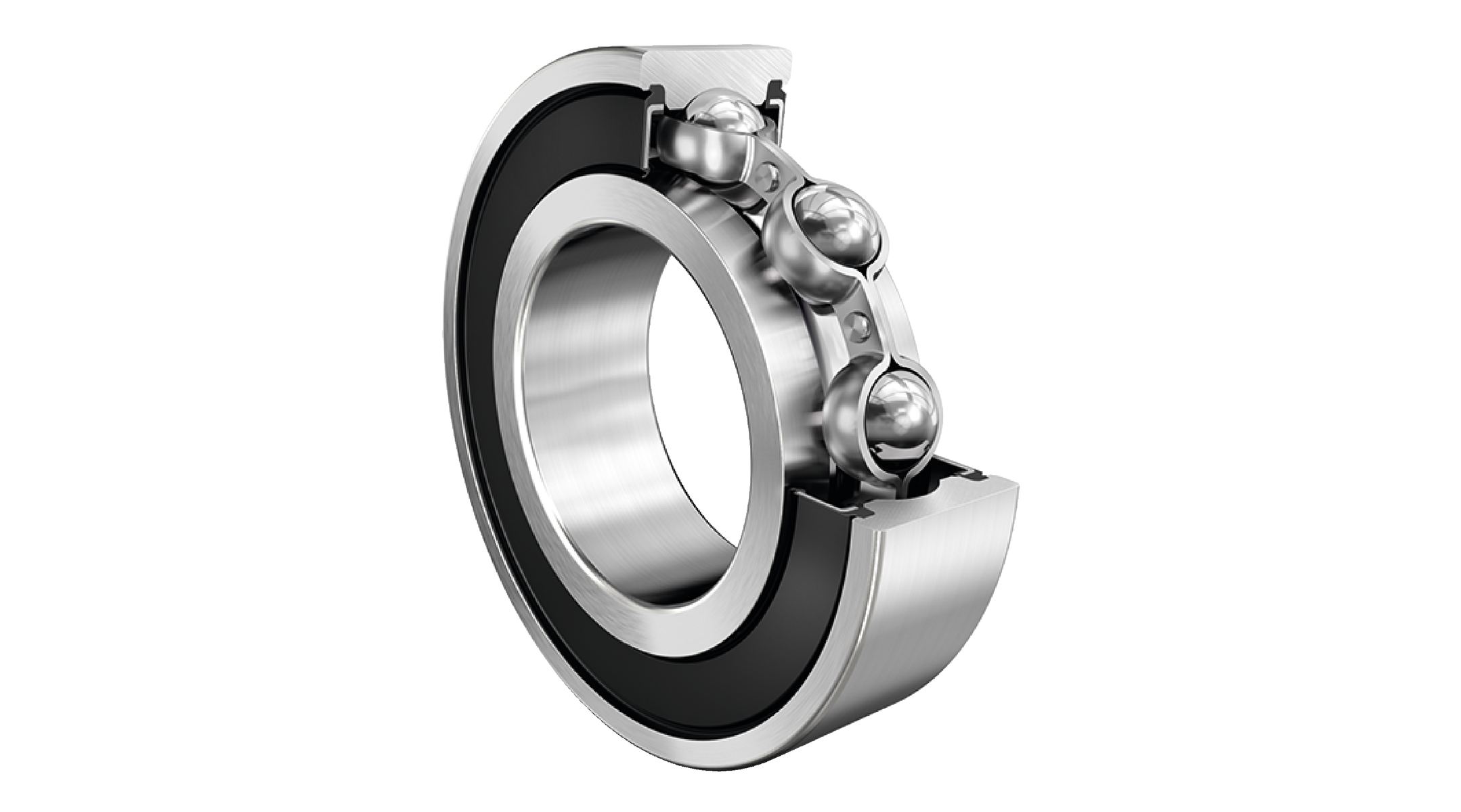

63004-A-2RSR - Rulment radial rigid cu bile

Rulment radial rigid cu bile 630..-A-2RSR, pe un singur rând, etanșări, colivie din tablă de oțel

d20 mmDiametru interior

D42 mmDiametru exterior

B16 mmLățime

C r9.700 NSarcină dinamică de bază, radială

C 0r5.000 NSarcină statică de bază, radială

n G9.700 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durata de viata / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele parti

Execuție intern modificat	A	Variantă constructivă A
Tip etanșare	2RSR	Etanșare cu contact pe ambele părți
Colivie	JN	Tabla de oțel
Clasa de toleranta	PN	Normală (PN)
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Unsoare de lubrifiere
Joc radial intern	CN (Grupa N)	Joc intern normal
Tip alezaj	Z	Cilindric

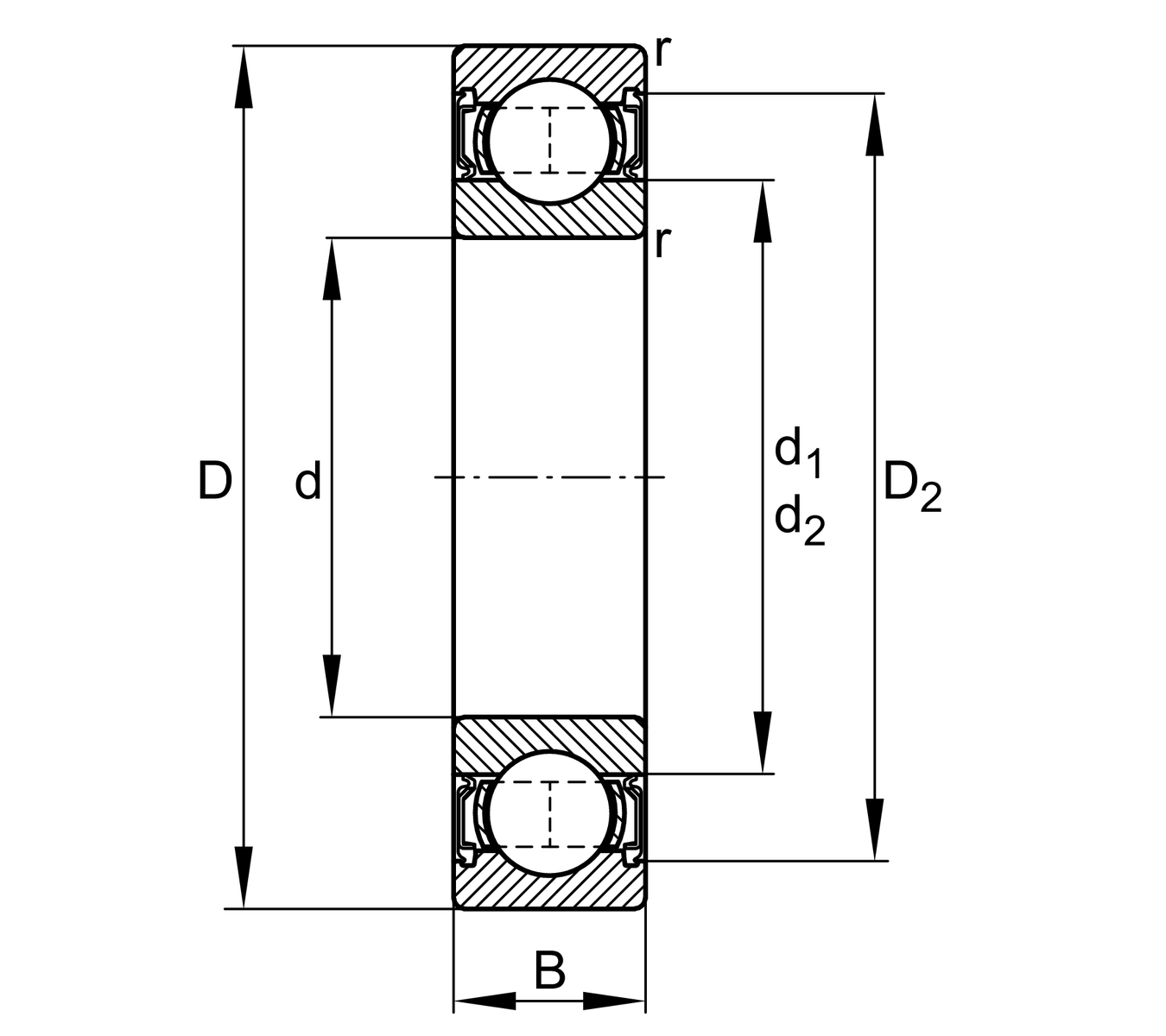

d	Diametru interior	20 mm
D	Diametru exterior	42 mm
B	Lățime	16 mm
C r	Sarcină dinamică de bază, radială	9.700 N
C 0r	Sarcină statică de bază, radială	5.000 N
C ur	Limita de sarcină la oboseală, radială	340 N
n G	Turație limită	9.700 1/min
≈m	Masa	90 g

d a min	Diametrul minim al umărului arborelui	23,2 mm
D a max	Diametrul maxim al umărului carcasei	38,8 mm
r a max	Raza maximă de racordare	0,6 mm

r min	Dimensiune minimă tesitura	0,6 mm
D 1	Diametrul umărului inelului exterior	35,37 mm
D 2	Diametrul calibrului inelului exterior	37,71 mm
d 1	Diametrul umărului inelului interior	27,5 mm

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	100 °C

f 0

Factor de calcul

13,8
