23138-E1A-XL-K-M-C3+FAG

Date tehnice FAG/Schaeffler

23138-E1A-XL-K-M-C3 - Rulment oscilant cu role

Rulmenți oscilanți cu role 231..-E1A-K, dimensiuni principale conform DIN 635-2, cu alezaj conic, conicitate 1:12

d190 mmDiametru interior

D320 mmDiametru exterior

B104 mmLățime

C r1.610.000 NSarcină dinamică de bază, radială

C 0r2.220.000 NSarcină statică de bază, radială

n G2.070 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

largebearing

staticangularerrorandmisalignment

dynamicangularerrorandmisalignment

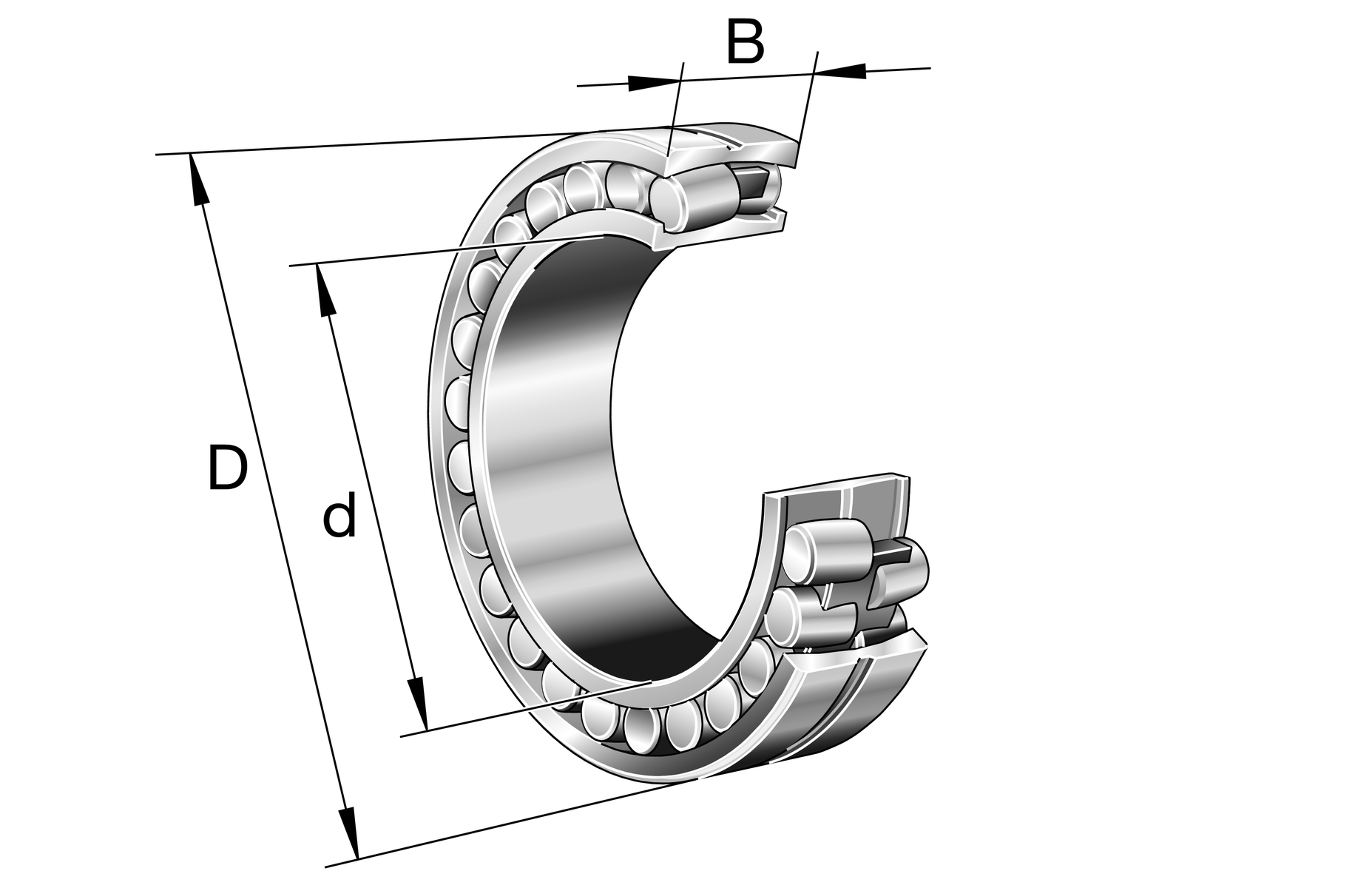

Prezentare produs

Cod produs	23138-E1A-XL-K-M-C3
Tip produs	Rulment oscilant cu role
Marca	FAG
Număr material Schaeffler	0167078500030
Tip de bază	23138
Masa	32.723 kg
CAD disponibil	Da
Date de calcul disponibile	Nu

Variantă tehnică și sufixe

Execuție	E1A	Fără bordură centrală
Tip alezaj	K	Tapered, conicitate 1:12
Colivie	M	Colivie din alamă
Joc radial intern	C3 (Group 3)	Joc intern mai mare decat CN
Relubrifiere	Standard
Special material	Standard

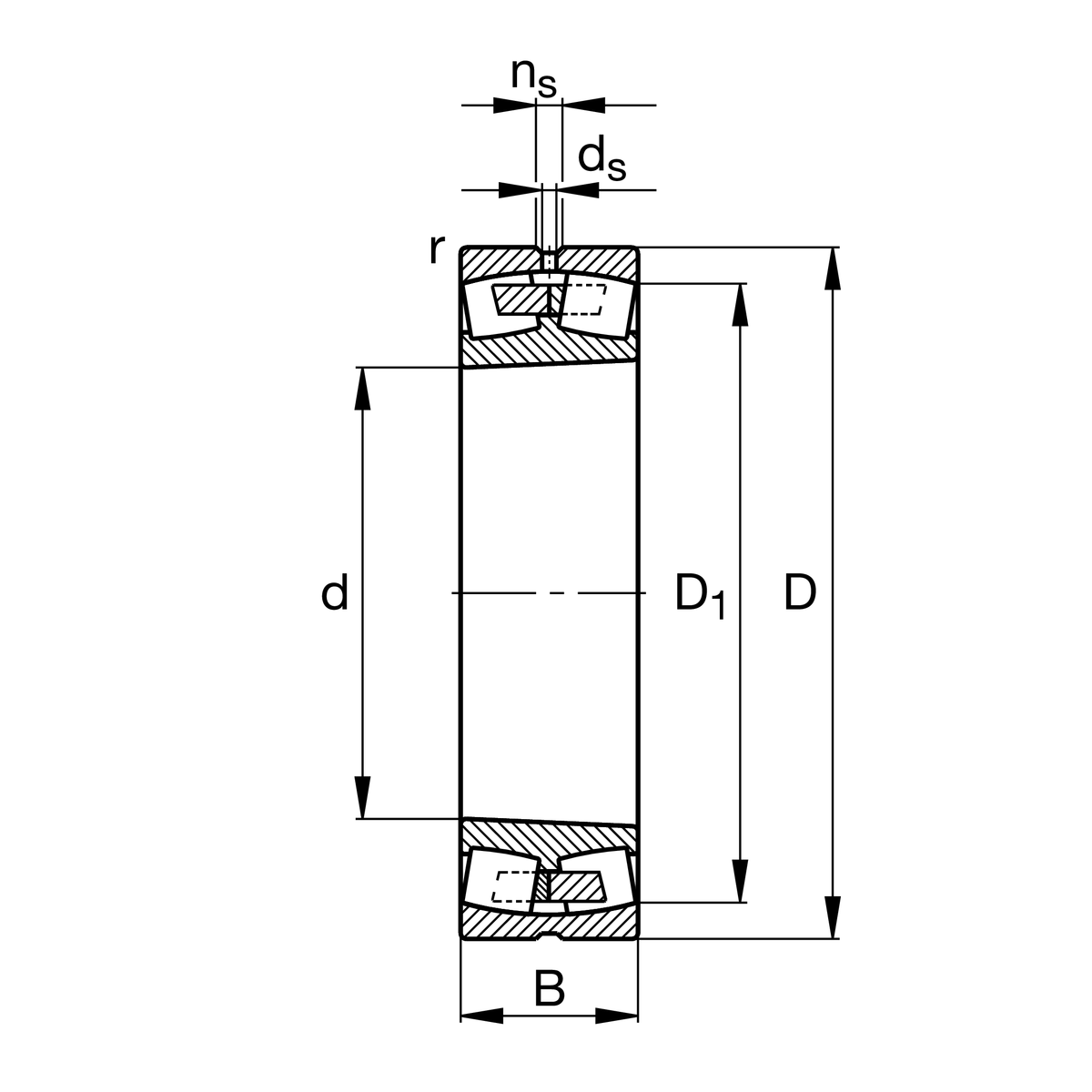

Dimensiuni principale și date de performanta

d	Diametru interior	190 mm
D	Diametru exterior	320 mm
B	Lățime	104 mm
C r	Sarcină dinamică de bază, radială	1.610.000 N
C 0r	Sarcină statică de bază, radială	2.220.000 N
C ur	Limita de sarcină la oboseală, radială	222.000 N
n G	Turație limită	2.070 1/min
n ϑr	Turație de referinta	1.260 1/min
≈m	Masa	32,723 kg

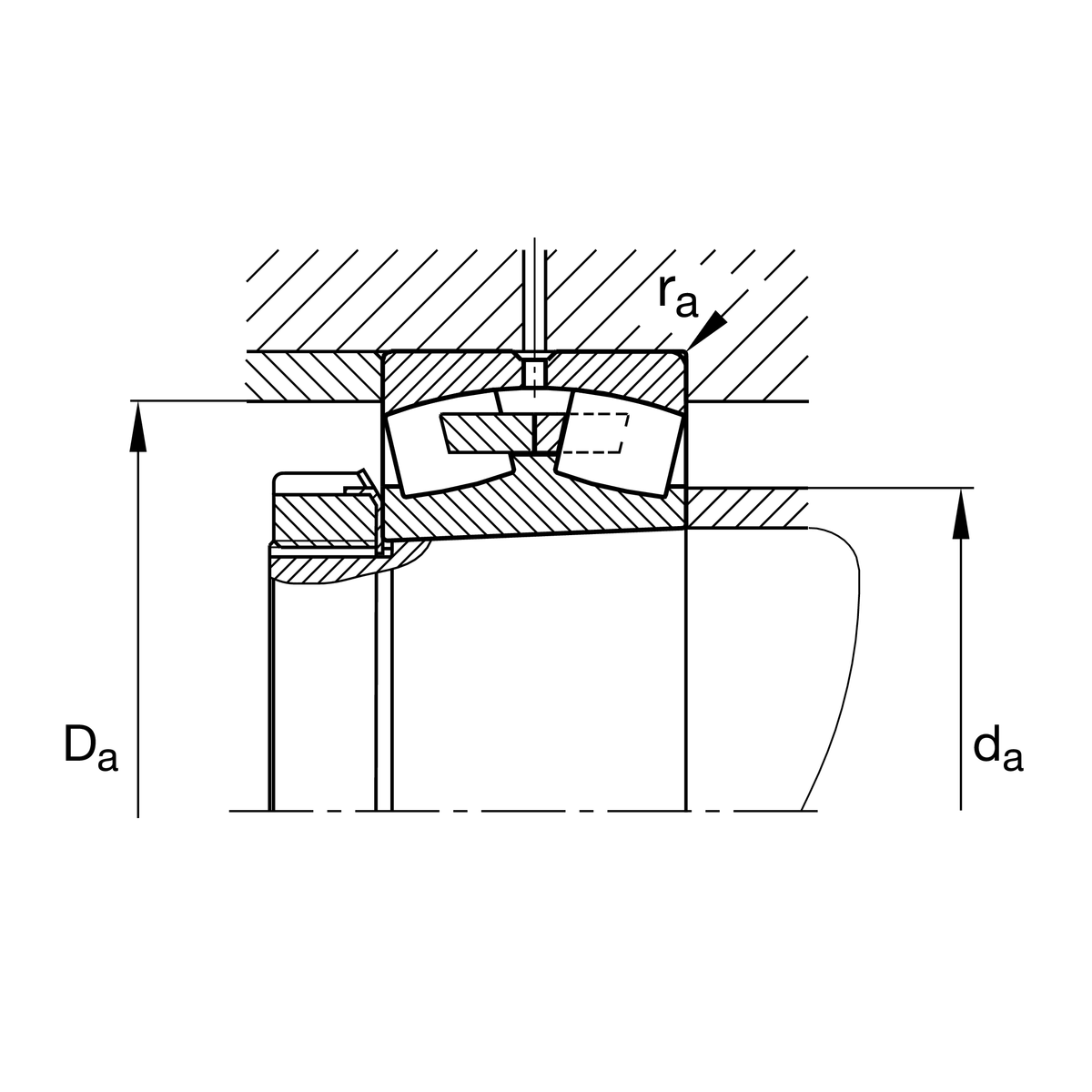

Dimensiuni de montaj

d a min	Diametrul minim al umărului arborelui	204 mm
D a max	Diametrul maxim al umărului carcasei	306 mm
r a max	Rază maximă a degajării	2,5 mm
d a max	Diametru maxim al umărului arborelui	216 mm
d b min	Diametru minim al cavității bucșei	202 mm
B a min	Lățime minimă a cavității bucșei	9 mm

Dimensiuni detaliate

r min	Dimensiune minimă tesitura	3 mm
D 1	Diametru alezaj inel exterior	281,6 mm
d s	Diametru orificiu de ungere	8 mm
n s	Lățime canal de ungere	15 mm

Domeniu de temperatura

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	200 °C

Factori de calcul

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,3
Y 1	Factor de sarcină axială dinamică	2,28
Y 2	Factor de sarcină axială dinamică	3,39
Y 0	Factor de sarcină axială statică	2,23

Informații suplimentare

	Bucșă de strângere	H3138
	Bucșă de extracție	AH3138G

Documente

Fișă tehnică produs 23138-E1A-XL-K-M-C3PDF produs
MH1 TabeleBrosura tehnica
MH1 Principii tehniceBrosura tehnica
MH1 Demontare hidraulicaBrosura tehnica
MH1 Montare mecanicaBrosura tehnica
