6202-C-TVH-C3>V+FAG

Date tehnice FAG/Schaeffler

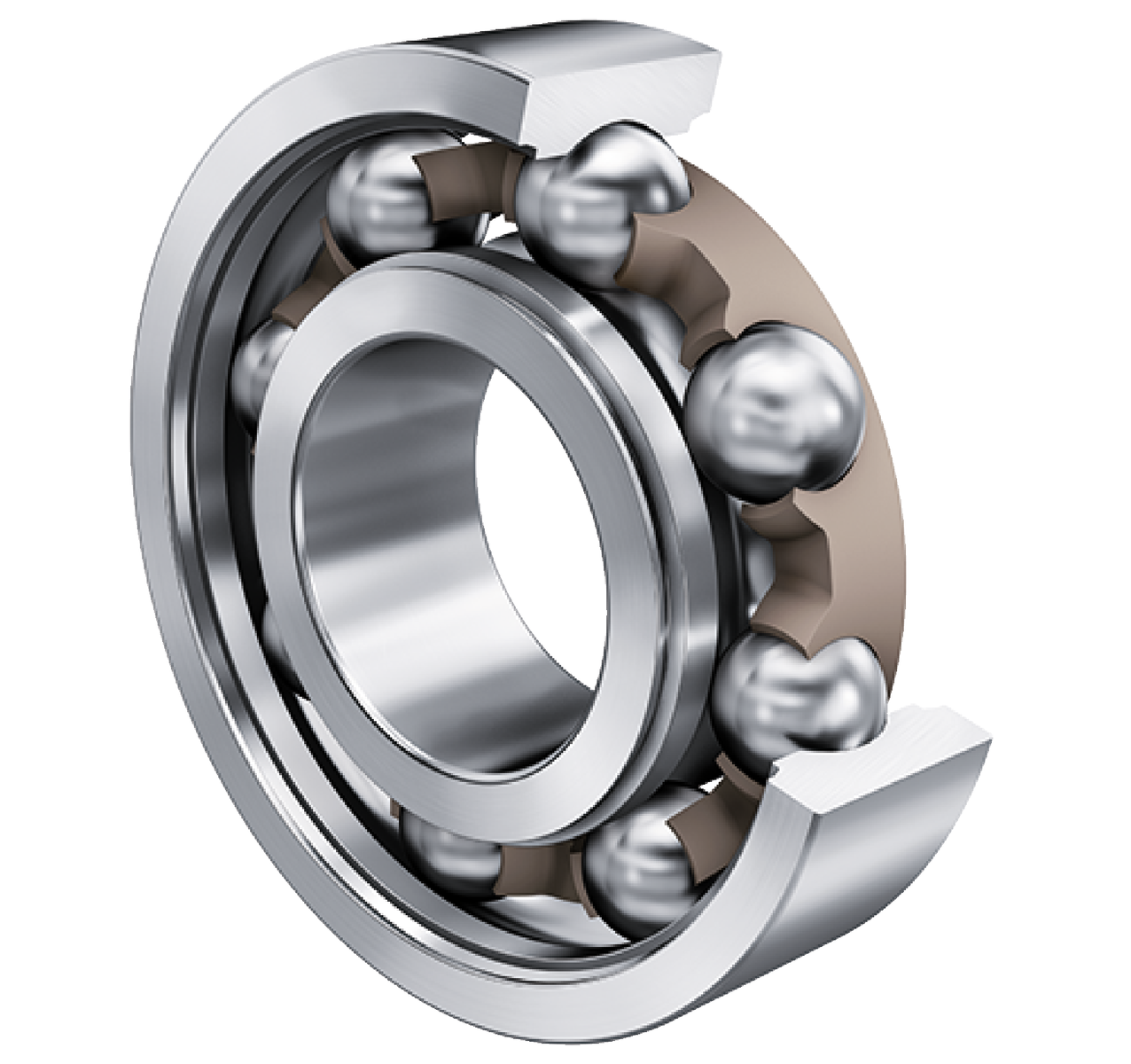

6202-C-TVH-C3>V - Rulment radial rigid cu bile

Rulment radial rigid cu bile 62..-C-TVH, pe un singur rând, Generația C, colivie din plastic

d15 mmDiametru interior

D35 mmDiametru exterior

B11 mmLățime

C r8.900 NSarcină dinamică de bază, radială

C 0r3.750 NSarcină statică de bază, radială

n G33.000 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

Cod versiune	>V	Nu este marcat pe rulment
Execuție intern modificat	C	Generația C
Tip etanșare	Fără	Neetanșat
Colivie	TVH	Colivie masiva din poliamidă PA66 armată cu fibra de sticla
Clasa de toleranta	P6	Clasa 6 (P6), mai bună decat PN
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Fără	Rulment nelubrifiat
Joc radial intern	C3 (Group 3)	Joc intern mai mare decat CN
Tip alezaj	Z	Cilindric

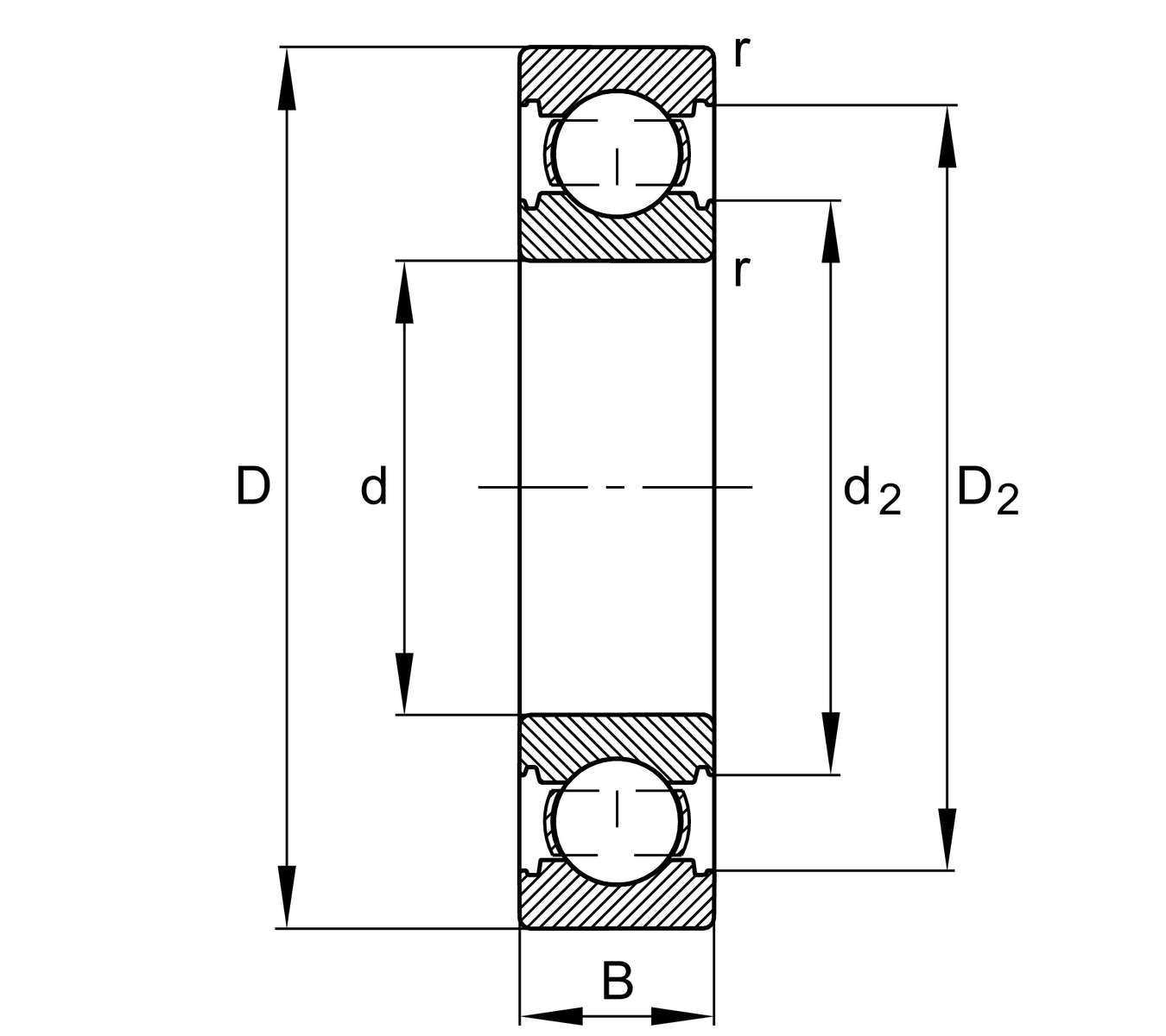

d	Diametru interior	15 mm
D	Diametru exterior	35 mm
B	Lățime	11 mm
C r	Sarcină dinamică de bază, radială	8.900 N
C 0r	Sarcină statică de bază, radială	3.750 N
C ur	Limita de sarcină la oboseală, radială	260 N
n G	Turație limită	33.000 1/min
n ϑr	Turație de referinta	21.900 1/min
≈m	Masa	0,04 kg

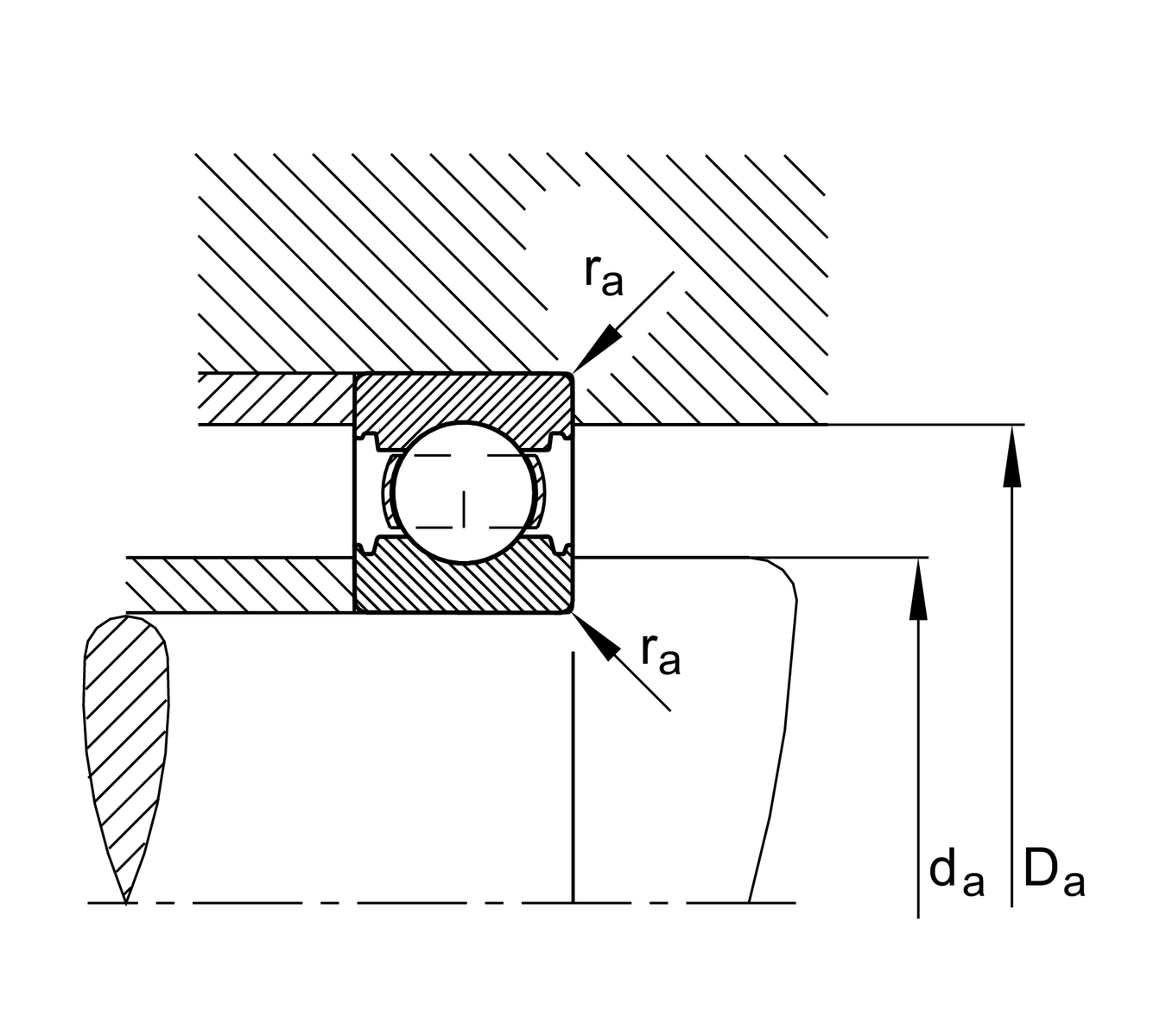

d a min	Diametrul minim al umărului arborelui	19,2 mm
D a max	Diametrul maxim al umărului carcasei	30,8 mm
r a max	Raza maximă de racordare	0,6 mm

r min	Dimensiune minimă tesitura	0,6 mm
D 1	Diametrul umărului inelului exterior	29 mm
D 2	Diametrul calibrului inelului exterior	30,92 mm
d 1	Diametrul umărului inelului interior	21,06 mm
d 2	Diametrul calibrului inelului interior	20,08 mm

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	120 °C

f 0

Factor de calcul
