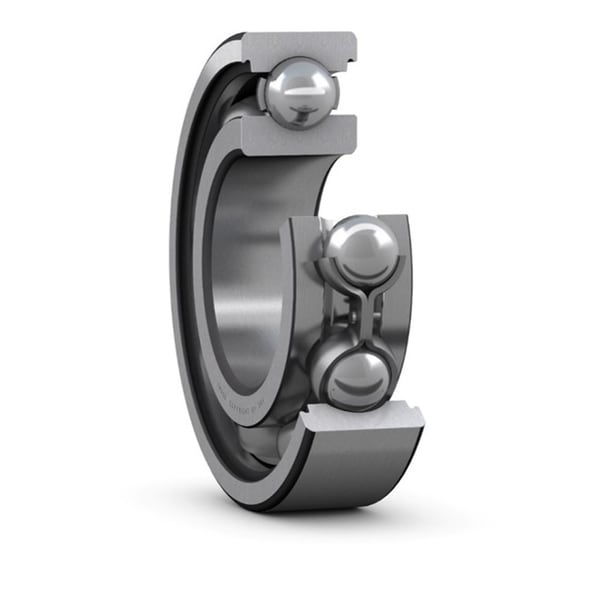

619/9 - Rulment radial rigid cu bile
Rulment radial rigid cu bile Rulmenții cu bile cu un singur rând și canelură adâncă sunt deosebit de versatili, au frecare redusă și sunt optimizați pentru zgomot și vibrații reduse, ceea ce permite viteze de rotație mari. Aceștia suportă sarcini radiale și axiale în ambele direcții, sunt ușor de montat și necesită mai puțină întreținere decât multe alte tipuri de rulmenți.
Diametru interior9 mmDiametru interior
Diametru exterior20 mmDiametru exterior
Lățime6 mmLățime
d9 mmDiametru interior
D20 mmDiametru exterior
B6 mmLățime
Prezentare generală a produsului
| Cod produs | 619/9 |
|---|
| Tip produs | Rulment radial rigid cu bile |
|---|
| Marcă | SKF |
|---|
Dimensiuni detaliate
| Diametru interior | Diametru interior | 9 mm |
| Diametru exterior | Diametru exterior | 20 mm |
| Lățime | Lățime | 6 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 2.34 kN |
| Sarcină statică de bază | Sarcină statică de bază | 0.98 kN |
| Turație de referință | Turație de referință | 80000 r/min |
| Turație limită | Turație limită | 50000 r/min |
Proprietăți
| Caneluri de umplere | Caneluri de umplere | Fără |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Joc radial intern | Joc radial intern | CN |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Fără |
| Lubrifiant | Lubrifiant | Niciunul |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 0.03 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.007 kg |
| Cod eClass | Cod eClass | 23-05-08-01 |
| Cod UNSPSC | Cod UNSPSC | 31171504 |
Dimensiuni detaliate
| d | Diametru interior | 9 mm |
| tΔdmp | Limitele de deviație ale diametrului mediu al găurii | -0.007... 0 mm |
| D | Diametru exterior | 20 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.008... 0 mm |
| B | Lățime | 6 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.12... 0 mm |
| d1 | Diametrul umărului | ≈ 11.61 mm |
| D2 | Diametrul adânciturii | ≈ 17.44 mm |
| r1,2 | Dimensiunea fazei | min. 0.3 mm |
| Clasa de toleranță ISO pentru dimensiuni | Clasa de toleranță ISO pentru dimensiuni | P6 |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 11 mm |
| Da | Diametru carcasei sprijin | max. 18 mm |
| ra | Raza de filare a arborelui sau carcasei | max. 0.3 mm |
Date de calcul
| C | Sarcină dinamică de bază | 2.34 kN |
| C0 | Sarcină statică de bază | 0.98 kN |
| Pu | Limita de încărcare la oboseală | 0.043 kN |
| Turație de referință | Turație de referință | 80000 r/min |
| Turație limită | Turație limită | 50000 r/min |
| kr | Factor de sarcină minimă | 0.02 |
| f0 | Factor de calcul | 12.3 |
Toleranțe de nealiniere
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 6 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 9 µm µm |
| Clasa de toleranță ISO pentru toleranțe geometrice | Clasa de toleranță ISO pentru toleranțe geometrice | P6 |
