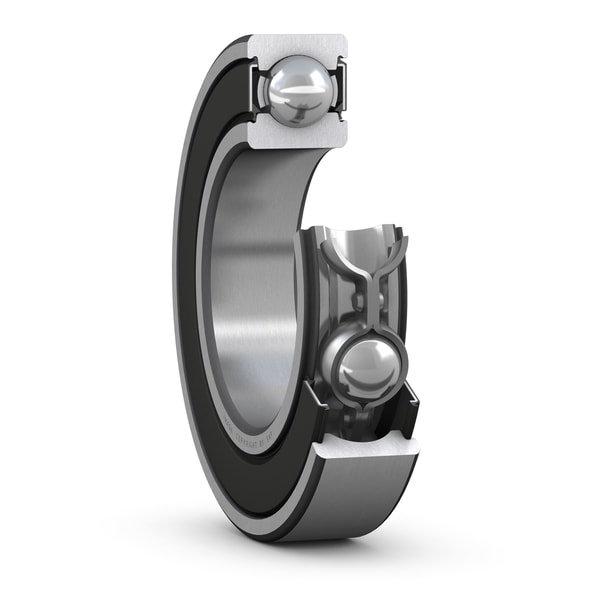

6003-2RSH - Rulment radial rigid cu bile cu etanșări
Rulment radial rigid cu bile cu etanșări Rulmenți cu bile cu caneluri adânci, cu un singur rând, cu etanșări pe o sau ambele părți sunt deosebit de versatili, au frecare redusă și sunt optimizați pentru zgomot și vibrații reduse, ceea ce permite viteze de rotație mari. Aceștia suportă sarcini radiale și axiale în ambele direcții, sunt ușor de montat și necesită mai puțină întreținere decât alte tipuri de rulmenți. Etanșarea integrală poate prelungi semnificativ durata de viață a rulmentului, deoarece menține lubrifiantul în rulmenți și contaminanții afară.
Diametru interior17 mmDiametru interior
Diametru exterior35 mmDiametru exterior
Lățime10 mmLățime
d17 mmDiametru interior
D35 mmDiametru exterior
B10 mmLățime
Prezentare generală a produsului
| Cod produs | 6003-2RSH |
|---|
| Tip produs | Rulment radial rigid cu bile cu etanșări |
|---|
| Marcă | SKF |
|---|
Dimensiuni detaliate
| Diametru interior | Diametru interior | 17 mm |
| Diametru exterior | Diametru exterior | 35 mm |
| Lățime | Lățime | 10 mm |
Performanță
| Sarcină dinamică de bază | Sarcină dinamică de bază | 6.37 kN |
| Sarcină statică de bază | Sarcină statică de bază | 3.25 kN |
| Turație limită | Turație limită | 13000 r/min |
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
Proprietăți
| Caneluri de umplere | Caneluri de umplere | Fără |
| Număr de rânduri | Număr de rânduri | 1 |
| Element de poziționare, inel exterior rulment | Element de poziționare, inel exterior rulment | Fără |
| Tip alezaj | Tip alezaj | Cilindric |
| Colivie | Colivie | Fier |
| Aranjament potrivit | Aranjament potrivit | Nu |
| Joc radial intern | Joc radial intern | CN |
| Material rulment | Material rulment | Oțel pentru rulmenți |
| Acoperire | Acoperire | Fără |
| Etanșare | Etanșare | Etanșare pe ambele părți |
| Tip etanșare | Tip etanșare | Fricțiune redusă |
| Lubrifiant | Lubrifiant | unsoare |
| Caracteristică de relubrifiere | Caracteristică de relubrifiere | Fără |
| Amprentă de carbon indicativă pentru produs nou | Amprentă de carbon indicativă pentru produs nou | 0.14 kg CO2e |
Logistică
| Greutate netă produs | Greutate netă produs | 0.0398 kg |
| Cod eClass | Cod eClass | 23-05-08-01 |
| Cod UNSPSC | Cod UNSPSC | 31171504 |
Dimensiuni detaliate
| d | Diametru interior | 17 mm |
| tΔdmp | Limitele de deviație ale diametrului mediu al găurii | -0.007... 0 mm |
| D | Diametru exterior | 35 mm |
| tΔDmp | Limitele de deviație ale diametrului exterior mediu | -0.009... 0 mm |
| B | Lățime | 10 mm |
| tΔBs | Limitele de deviație ale lățimii inelului | -0.06... 0 mm |
| d2 | Diametrul de adâncitură | ≈ 20.45 mm |
| D2 | Diametrul de adâncitură | ≈ 31.2 mm |
| r1,2 | Dimensiunea fazei | min. 0.3 mm |
| Clasa de toleranță ISO pentru dimensiuni | Clasa de toleranță ISO pentru dimensiuni | P6 și toleranță de lățime mai strictă |
Dimensiuni de sprijin
| da | Diametrul sprijinului arborelui | min. 19 mm |
| da | Diametrul sprijinului arborelui | max. 20.5 mm |
| Da | Diametru carcasă sprijin | max. 33 mm |
| ra | Raza de filare a arborelui sau carcasei | max. 0.3 mm |
Date de calcul
| Clasa de performanță SKF | Clasa de performanță SKF | SKF Explorer |
| C | Sarcină dinamică de bază | 6.37 kN |
| C0 | Sarcină statică de bază | 3.25 kN |
| Pu | Limita de încărcare la oboseală | 0.137 kN |
| Turație limită | Turație limită | 13000 r/min |
| kr | Factor de sarcină minimă | 0.03 |
| f0 | Factor de calcul | 14 |
Toleranțe de run-out
| tKia | Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat | 4 µm µm |
| tSd | Run-out maxim al feței laterale a inelului interior față de găurire | 7 µm µm |
| tSia | Run-out axial maxim al inelului interior al rulmentului asamblat | 7 µm µm |
| tKea | Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat | 7 µm µm |
| tSD | Perpendicularitatea suprafeței exterioare a inelului exterior | 4 µm µm |
| tSea | Run-out axial maxim al inelului exterior al rulmentului asamblat | 8 µm µm |
| Clasa de toleranță ISO pentru toleranțe geometrice | Clasa de toleranță ISO pentru toleranțe geometrice | P5 |
