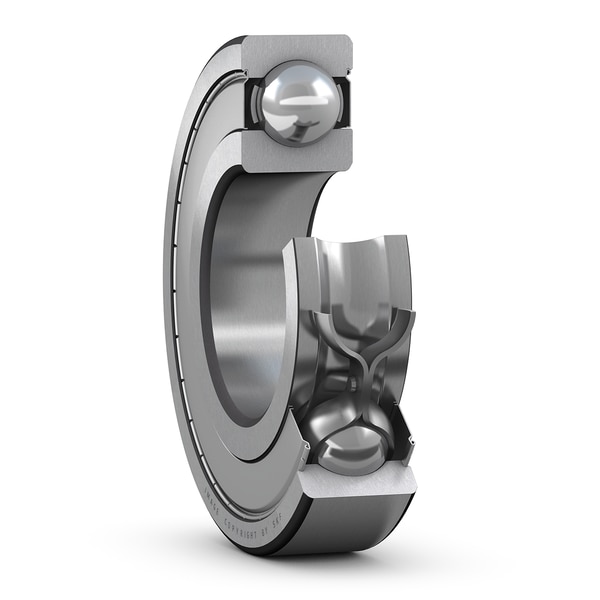

6003-2Z+SKF

Date tehnice produs

6003-2Z - Rulment radial rigid cu bile cu etanșări sau șaibe de protecție

Rulment radial rigid cu bile cu etanșări sau șaibe de protecție Rulmenți cu bile cu caneluri adânci cu etanșări sau șaibe de protecție sunt deosebit de versatili, au frecare redusă și sunt optimizați pentru zgomot și vibrații reduse, ceea ce permite viteze de rotație mari. Aceștia suportă sarcini radiale și axiale în ambele direcții, sunt ușor de montat și necesită mai puțin întreținere decât multe alte tipuri de rulmenți. Etanșarea integrală poate prelungi semnificativ durata de viață a rulmentului, deoarece menține lubrifiantul în rulmenți și contaminanții afară.

Diametru interior17 mmDiametru interior

Diametru exterior35 mmDiametru exterior

Lățime10 mmLățime

d17 mmDiametru interior

D35 mmDiametru exterior

B10 mmLățime

Prezentare generală a produsului

Cod produs	6003-2Z
Tip produs	Rulment radial rigid cu bile cu etanșări sau șaibe de protecție
Marcă	SKF

Dimensiuni detaliate

Diametru interior	Diametru interior	17 mm
Diametru exterior	Diametru exterior	35 mm
Lățime	Lățime	10 mm

Performanță

Sarcină dinamică de bază	Sarcină dinamică de bază	6.37 kN
Sarcină statică de bază	Sarcină statică de bază	3.25 kN
Turație de referință	Turație de referință	45000 r/min
Turație limită	Turație limită	22000 r/min
Clasa de performanță SKF	Clasa de performanță SKF	SKF Explorer

Proprietăți

Caneluri de umplere	Caneluri de umplere	Fără
Număr de rânduri	Număr de rânduri	1
Element de poziționare, inel exterior rulment	Element de poziționare, inel exterior rulment	Fără
Tip alezaj	Tip alezaj	Cilindric
Colivie	Colivie	Fier
Aranjament potrivit	Aranjament potrivit	Nu
Joc radial intern	Joc radial intern	CN
Material rulment	Material rulment	Oțel pentru rulmenți
Acoperire	Acoperire	Fără
Etanșare	Etanșare	Scut pe ambele părți
Tip etanșare	Tip etanșare	Nun-contact
Lubrifiant	Lubrifiant	unsoare
Caracteristică de relubrifiere	Caracteristică de relubrifiere	Fără
Amprentă de carbon indicativă pentru produs nou	Amprentă de carbon indicativă pentru produs nou	0.15 kg CO₂e

Logistică

Greutate netă produs	Greutate netă produs	0.0411 kg
Cod eClass	Cod eClass	23-05-08-01
Cod UNSPSC	Cod UNSPSC	31171504

Dimensiuni detaliate

d	Diametru interior	17 mm
t_Δdmp	Limitele de deviație ale diametrului mediu al găurii	-0.007... 0 mm
D	Diametru exterior	35 mm
t_ΔDmp	Limitele de deviație ale diametrului exterior mediu	-0.009... 0 mm
B	Lățime	10 mm
t_ΔBs	Limitele de deviație ale lățimii inelului	-0.06... 0 mm
d₁	Diametrul umărului	≈ 23 mm
D₂	Diametrul adânciturii	≈ 31.2 mm
r_1,2	Dimensiunea fazei	min. 0.3 mm
Clasa de toleranță ISO pentru dimensiuni	Clasa de toleranță ISO pentru dimensiuni	P6 și toleranță de lățime mai strictă

Dimensiuni de sprijin

d_a	Diametrul sprijinului arborelui	min. 19 mm
d_a	Diametrul sprijinului arborelui	max. 22.9 mm
D_a	Diametru carcasă sprijin	max. 33 mm
r_a	Raza de fillet a arborelui sau carcasei	max. 0.3 mm

Date de calcul

Clasa de performanță SKF	Clasa de performanță SKF	SKF Explorer
C	Sarcină dinamică de bază	6.37 kN
C₀	Sarcină statică de bază	3.25 kN
P_u	Limita de încărcare la oboseală	0.137 kN
Turație de referință	Turație de referință	45000 r/min
Turație limită	Turație limită	22000 r/min
k_r	Factor de sarcină minimă	0.03
f₀	Factor de calcul	14

Toleranțe de run-out

t_Kia	Intervalul de înălțime a secțiunii la inelul interior al rulmentului asamblat	4 µm µm
t_Sd	Maximul run-out al feței laterale a inelului interior față de gaură	7 µm µm
t_Sia	Maximul run-out axial al inelului interior al rulmentului asamblat	7 µm µm
t_Kea	Intervalul de înălțime a secțiunii la inelul exterior al rulmentului asamblat	7 µm µm
t_SD	Perpendicularitatea suprafeței exterioare a inelului exterior	4 µm µm
t_Sea	Maximul run-out axial al inelului exterior al rulmentului asamblat	8 µm µm
Clasa de toleranță ISO pentru toleranțe geometrice	Clasa de toleranță ISO pentru toleranțe geometrice	P5
