2211-K-TVH-C3+FAG

Date tehnice FAG/Schaeffler

2211-K-TVH-C3 - Rulment oscilant cu bile

Rulment oscilant cu bile 22..-K-TVH, alezaj conic conicitate 1:12, colivie din plastic

d55 mmDiametru interior

D100 mmDiametru exterior

B25 mmLățime

C r39.000 NSarcină dinamică de bază, radială

C 0r12.500 NSarcină statică de bază, radială

n G7.000 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere cu unsoare

Lubrifiere cu ulei

neetanșat

staticangularerrorandmisalignment

dynamicangularerrorandmisalignment

Prezentare produs

Cod produs	2211-K-TVH-C3
Tip produs	Rulment oscilant cu bile
Marca	FAG
Număr material Schaeffler	0389043650030
Tip de bază	2211
Cod BearingX	2211-K-TVH-C3
Masa	0.727 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Tip alezaj	K	Tapered, conicitate 1:12
Tip etanșare	Fără	Neetanșat
Colivie	TVH	Colivie masivă din poliamidă PA66 armată cu fibră de sticlă
Clasa de toleranta	PN	Clasă de toleranță PN, conform DIN 620
Joc radial intern	C3 (Group 3)	Joc intern mai mare decat CN
Lubrifiant	Fără	Rulment nelubrifiat

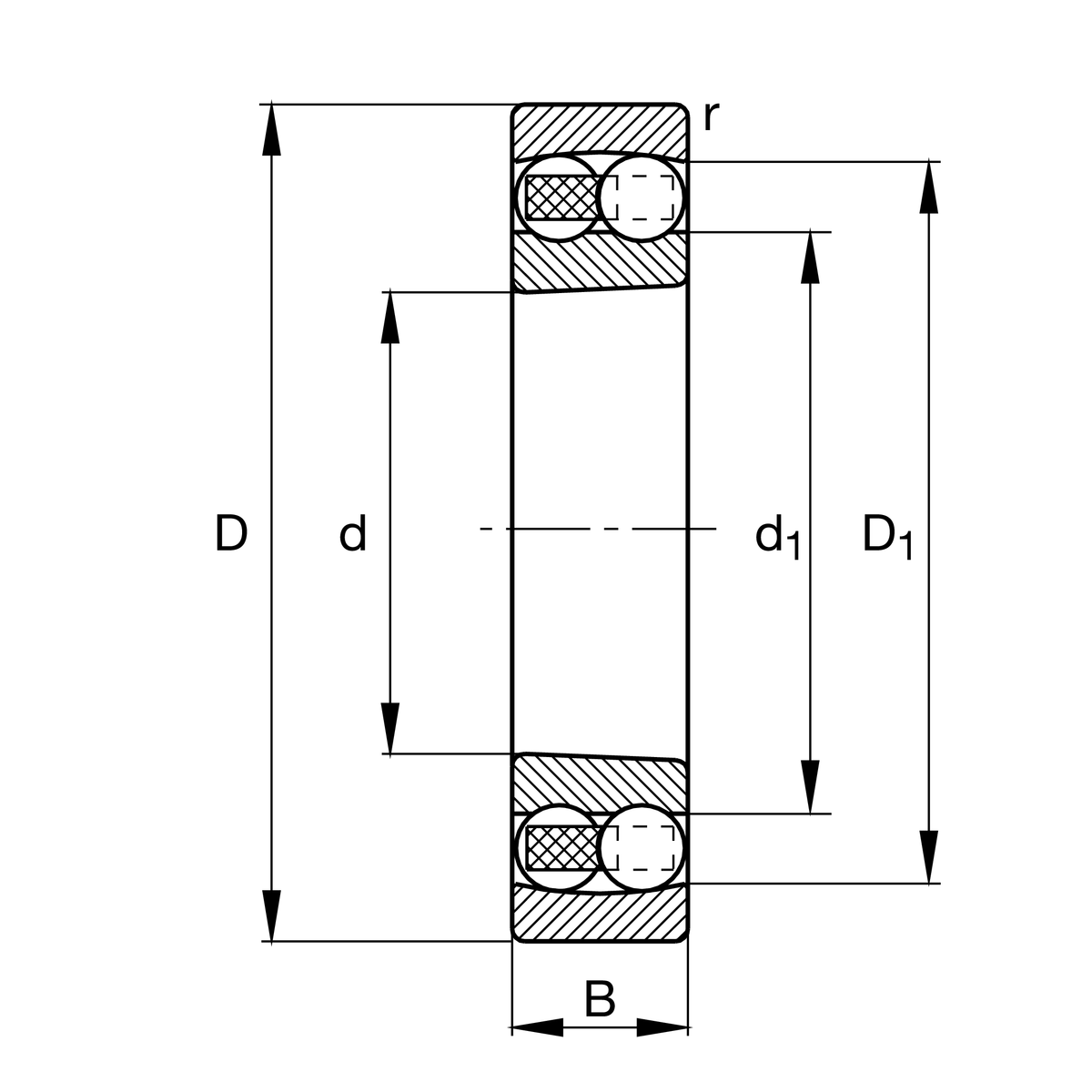

Dimensiuni principale și date de performanta

d	Diametru interior	55 mm
D	Diametru exterior	100 mm
B	Lățime	25 mm
C r	Sarcină dinamică de bază, radială	39.000 N
C 0r	Sarcină statică de bază, radială	12.500 N
C ur	Limita de sarcină la oboseală, radială	790 N
n G	Turație limită	7.000 1/min
n ϑr	Turație de referinta	6.700 1/min
≈m	Masa	0,727 kg

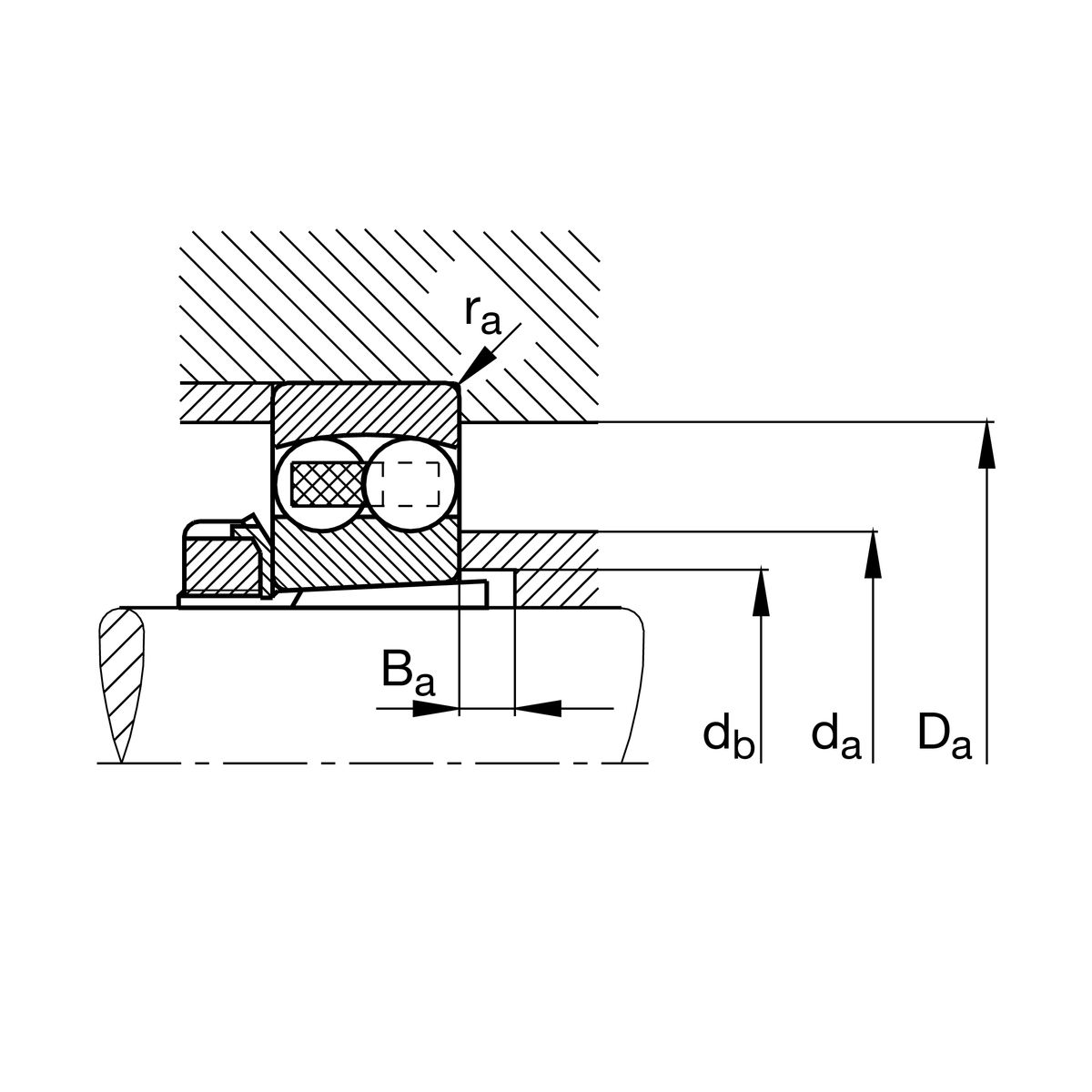

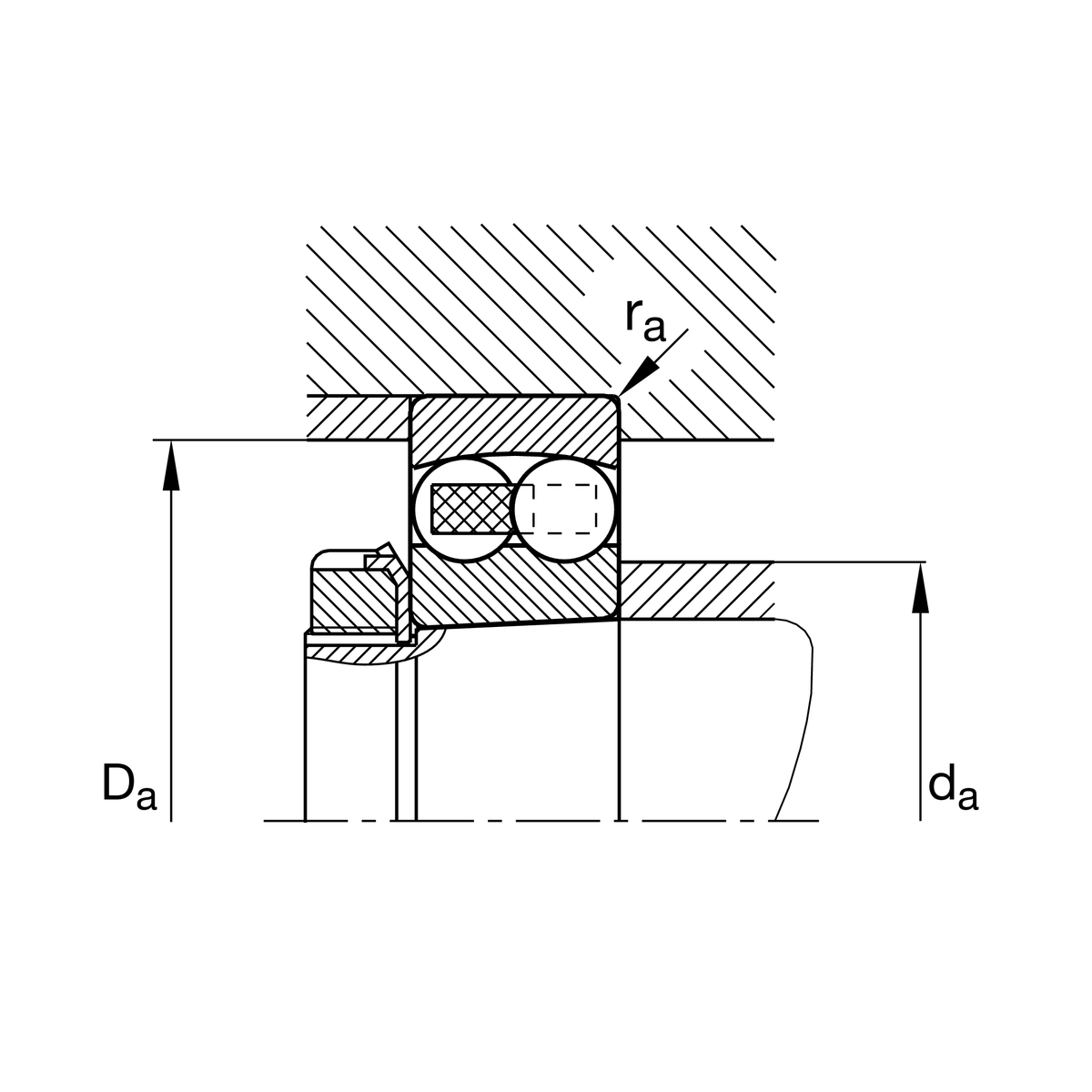

Dimensiuni de montaj

d a min	Diametrul minim al umărului arborelui	64 mm
d a max	Diametru maxim umăr arbore	68 mm
D a max	Diametrul maxim al umărului carcasei	91 mm
d b min	Diametru minim al cavității bucșei	60 mm
B a min	Lățime minimă a cavității bucșei	10 mm
r a max	Raza maximă de racordare	1,5 mm

Dimensiuni detaliate

r min	Dimensiune minimă tesitura	1,5 mm
D 1	Diametrul umărului inelului exterior	89,8 mm
d 1	Diametrul umărului inelului interior	69,64 mm

Domeniu de temperatura

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	120 °C

Factori de calcul

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,22
Y 1	Factor de sarcină axială dinamică	2,91
Y 2	Factor de sarcină axială dinamică	4,51
Y 0	Factor de sarcină axială statică	3,05

Informații suplimentare

Bucșă de strângere

H311
