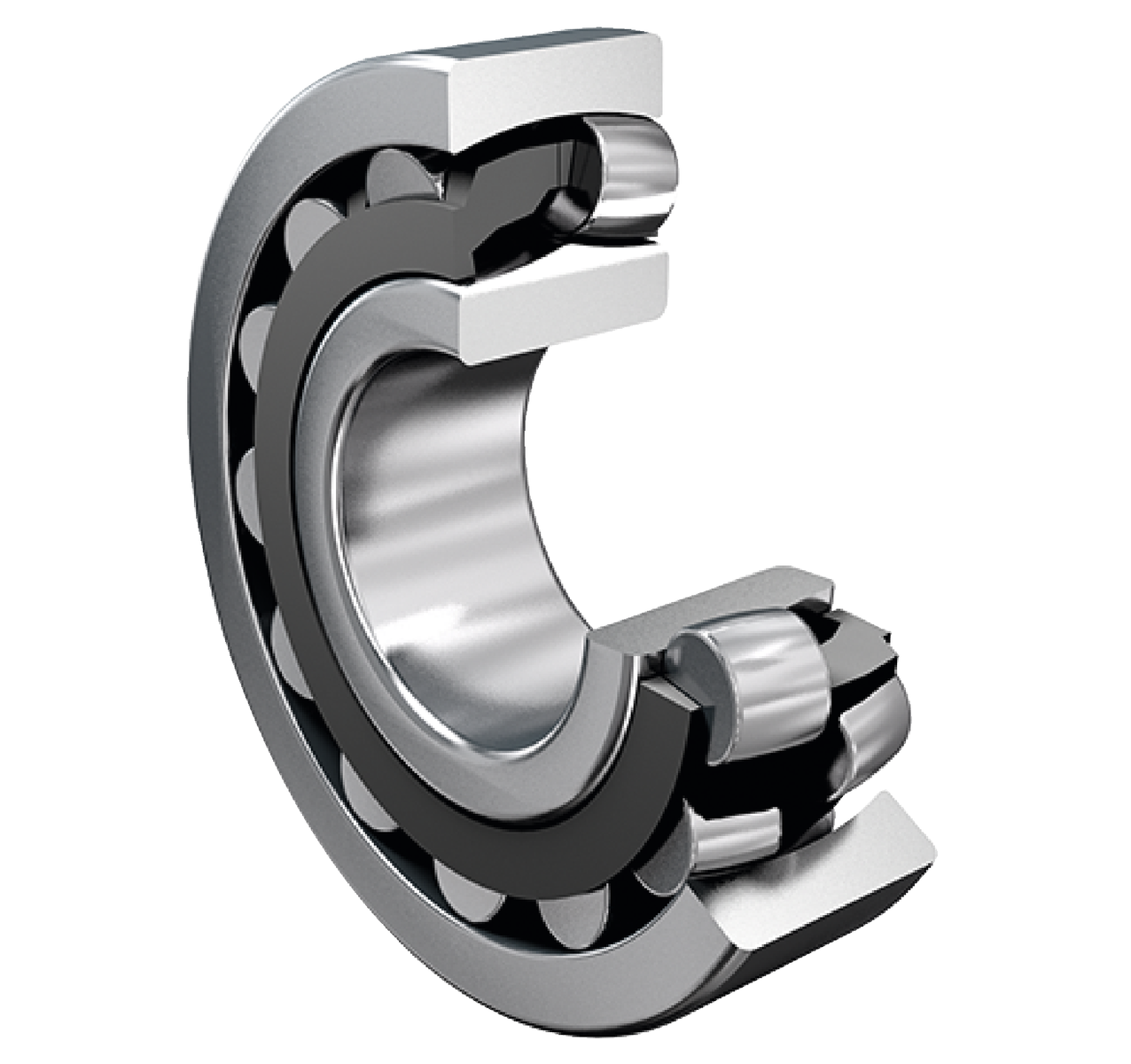

21304-E1-XL-TVPB - Rulment oscilant cu role

d20 mmDiametru interior

D52 mmDiametru exterior

B15 mmLățime

C r41.000 NSarcină dinamică de bază, radială

C 0r33.000 NSarcină statică de bază, radială

n G16.000 1/minTurație limită

Prezentare produs

Cod produs	21304-E1-XL-TVPB
Tip produs	Rulment oscilant cu role
Marca	FAG
Număr material Schaeffler	0167022040000
Tip de bază	21304
Cod BearingX	21304-E1-XL-TVPB
Masa	0.158 kg
CAD disponibil	Da
Date de calcul disponibile	Da

Variantă tehnică și sufixe

Colivie	TVPB	Colivie din polimer
Joc radial intern	CN (Grupa N)	Joc intern normal

Dimensiuni principale și date de performanta

d	Diametru interior	20 mm
D	Diametru exterior	52 mm
B	Lățime	15 mm
C r	Sarcină dinamică de bază, radială	41.000 N
C 0r	Sarcină statică de bază, radială	33.000 N
C ur	Limita de sarcină la oboseală, radială	3.800 N
n G	Turație limită	16.000 1/min
n ϑr	Turație de referinta	9.700 1/min
≈m	Masa	0,158 kg

Dimensiuni de montaj

d a min	Diametrul minim al umărului arborelui	27 mm
D a max	Diametrul maxim al umărului carcasei	45 mm
r a max	Rază maximă a degajării	1 mm

Dimensiuni detaliate

r min	Dimensiune minimă tesitura	1,1 mm
D 1	Diametru alezaj inel exterior	43 mm
d 2	Diametru cale de rulare a inelului interior	28,9 mm

Domeniu de temperatura

T min	Temperatura minimă de funcționare	-30 °C
T max	Temperatura maximă de funcționare	120 °C

Factori de calcul

e	Valoare limită Fa/Fr pentru aplicabilitatea valorilor diferite ale factorilor X și Y	0,3
Y 1	Factor de sarcină axială dinamică	2,25
Y 2	Factor de sarcină axială dinamică	3,34
Y 0	Factor de sarcină axială statică	2,2
