209-XL-NPP-B+INA
Date tehnice INA/Schaeffler

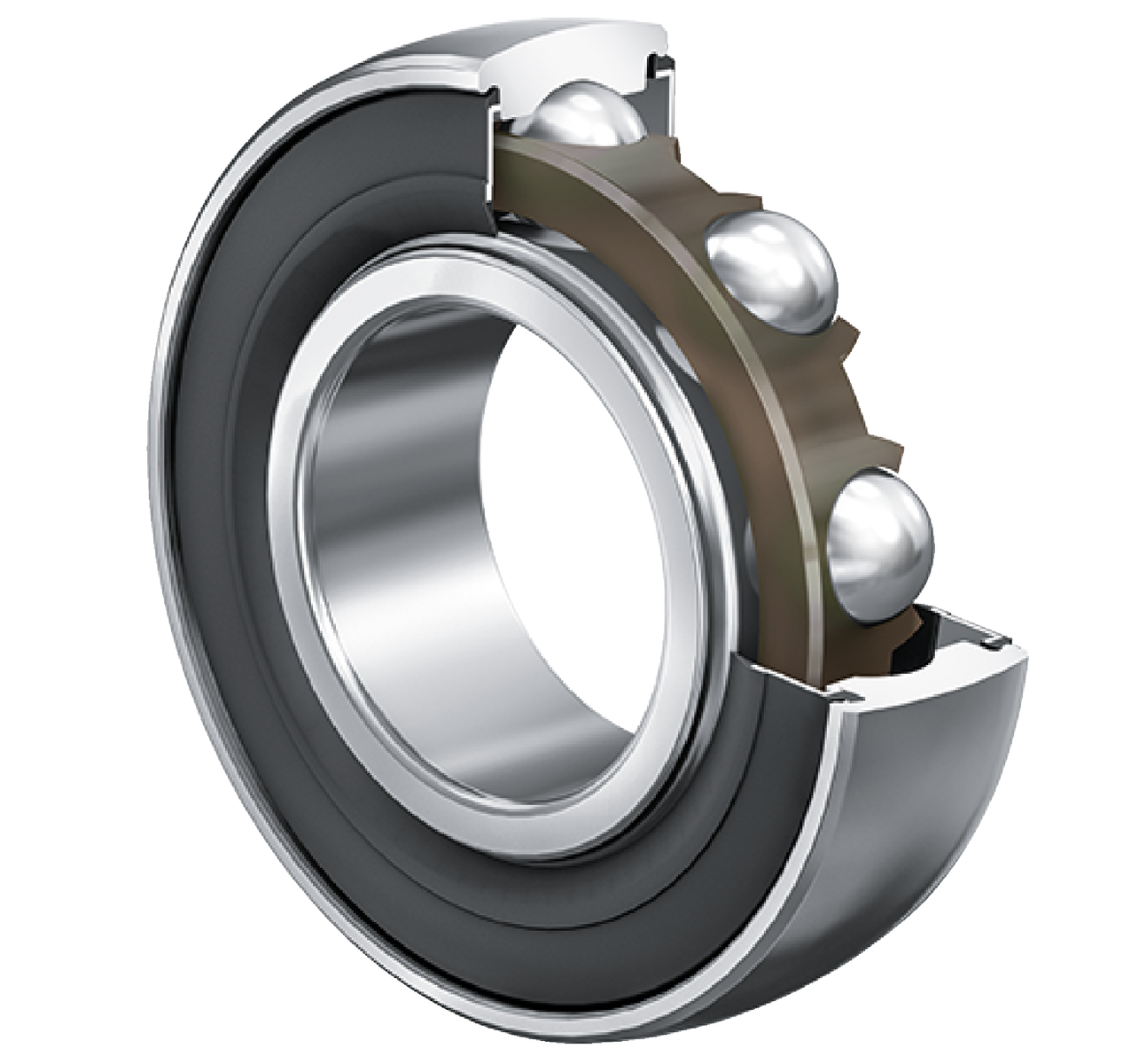

209-XL-NPP-B - Rulmenți radiali rigizi cu bile autoalinianți
Rulmenți radiali rigizi cu bile autoalinianți 2..-NPP-B, inel exterior sferic, inel interior pentru ajustaj, etanșări R pe ambele părți
d45 mmDiametru interior
B19 mmLățime
C r34.500 NSarcină dinamică de bază, radială
C 0r20.400 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere pe durată de viață / fără întreținere
Lubrifiere cu unsoare
etanșat pe ambele părți
Eroare unghiulară statică și nealinierePrezentare produs
| Cod produs | 209-XL-NPP-B |
|---|---|
| Tip produs | Rulmenți radiali rigizi cu bile autoalinianți |
| Marcă | INA |
| Număr material Schaeffler | 0008156750000 |
| Tip de bază | 209 |
| Cod BearingX | 209-XL-NPP-B |
| Masă | 0.37 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | NPP | |
| Forma suprafeței exterioare | B | Spherical |

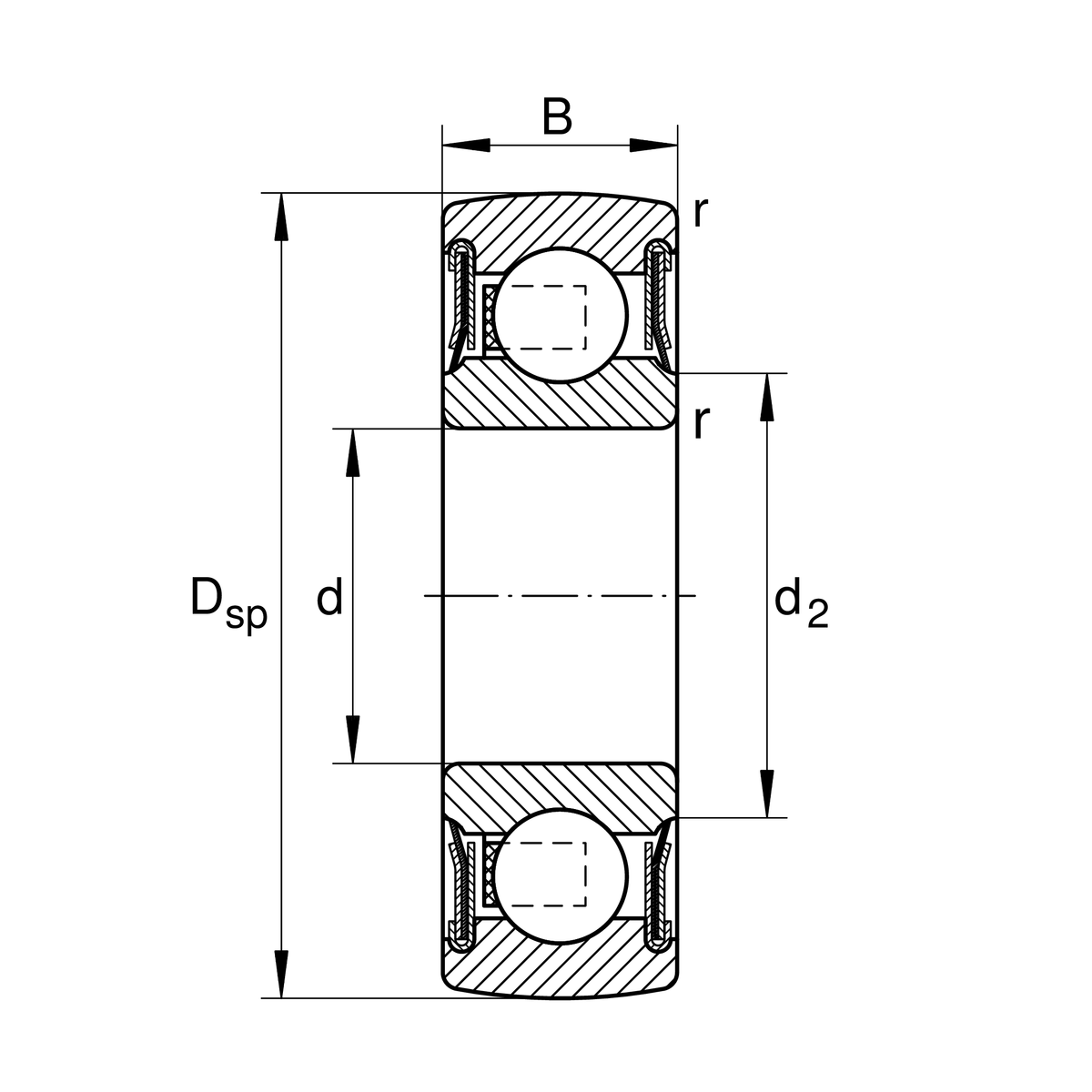

Dimensiuni principale și date de performanță
| d | Diametru interior | 45 mm |
| D SP | Diametru exterior | 85 mm |
| B | Lățime | 19 mm |
| C r | Sarcină dinamică de bază, radială | 34.500 N |
| C 0r | Sarcină statică de bază, radială | 20.400 N |
| ≈m | Masă | 0,37 kg |
Dimensiuni detaliate
| d 2 | Diametru bordură etanșare inel interior | 53,2 mm |
| r min | Dimensiune minimă teșitură | 1,1 mm |
Domeniu de temperatură
| T min | Temperatură minimă de funcționare | -20 °C |
| T max | Temperatură maximă de funcționare | 100 °C |
Factori de calcul
| f 0 | Factor de calcul | 14,1 |
