203-XL-KRR+INA
Date tehnice INA/Schaeffler

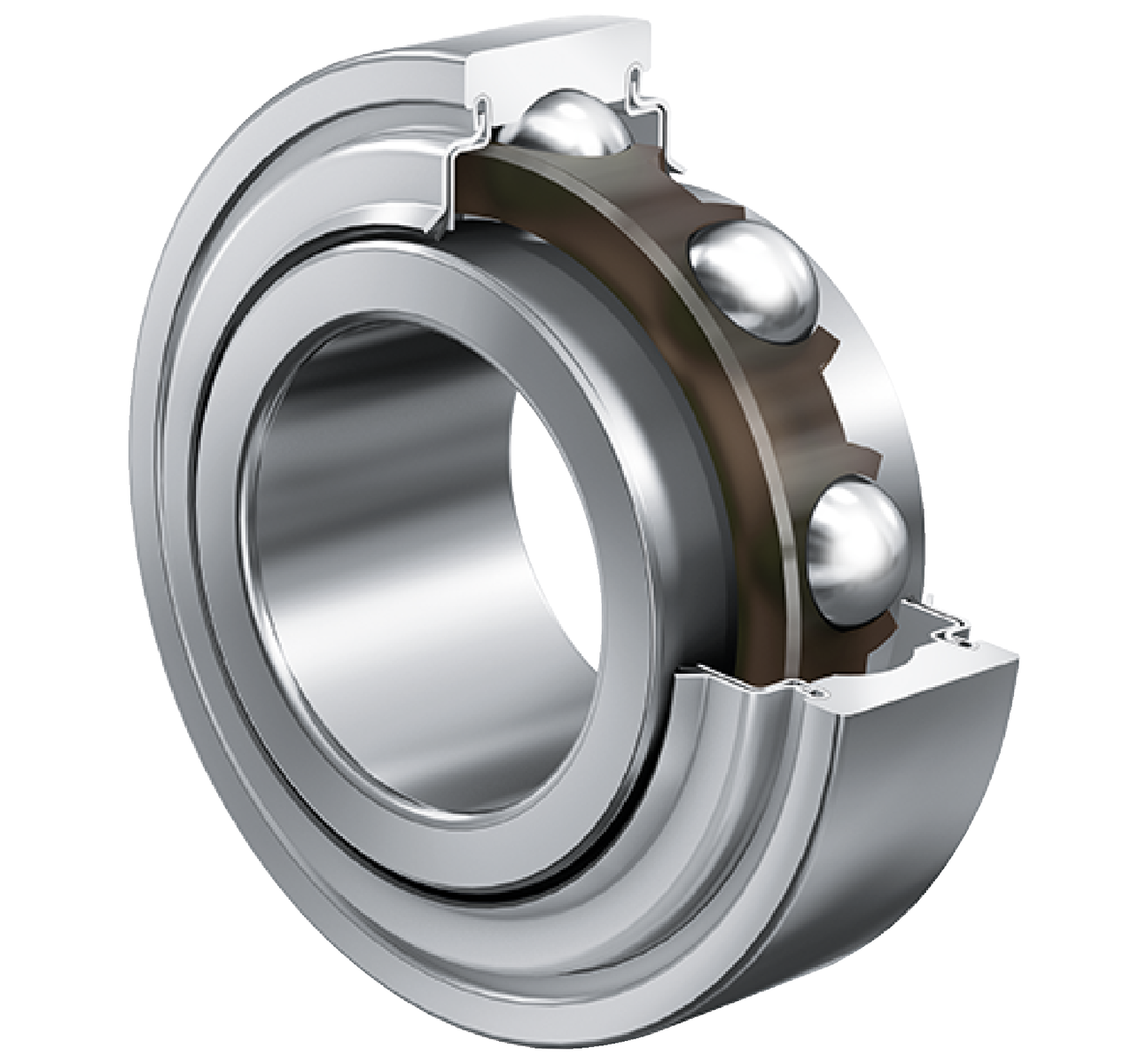

203-XL-KRR - Rulment radial rigid cu bile
Rulmenți radiali tip insert cu bile 2..-KRR, inel exterior cilindric, inel interior pentru ajustaj, etanșări R pe ambele părți
d17 mmDiametru interior
D40 mmDiametru exterior
B18,3 mmLățime
C r10.100 NSarcină dinamică de bază, radială
C 0r4.750 NSarcină statică de bază, radială
Sarcină radială
Sarcină axială într-o direcție
Sarcină axială in doua directii
Lubrifiere pe durata de viata / fără intretinere
Lubrifiere cu unsoare
Etansat pe ambele partiPrezentare produs
| Cod produs | 203-XL-KRR |
|---|---|
| Tip produs | Rulment radial rigid cu bile |
| Marca | INA |
| Număr material Schaeffler | 0008082530000 |
| Tip de bază | 203 |
| Cod BearingX | 203-XL-KRR |
| Masa | 0.07 kg |
| CAD disponibil | Da |
| Date de calcul disponibile | Da |
Variantă tehnică și sufixe
| Tip etanșare | KRR | Lip etanșări pe ambele părți |
Dimensiuni principale și date de performanta
| d | Diametru interior | 17 mm |
| D | Diametru exterior | 40 mm |
| B | Lățime | 18,3 mm |
| C r | Sarcină dinamică de bază, radială | 10.100 N |
| C 0r | Sarcină statică de bază, radială | 4.750 N |
| ≈m | Masa | 0,07 kg |

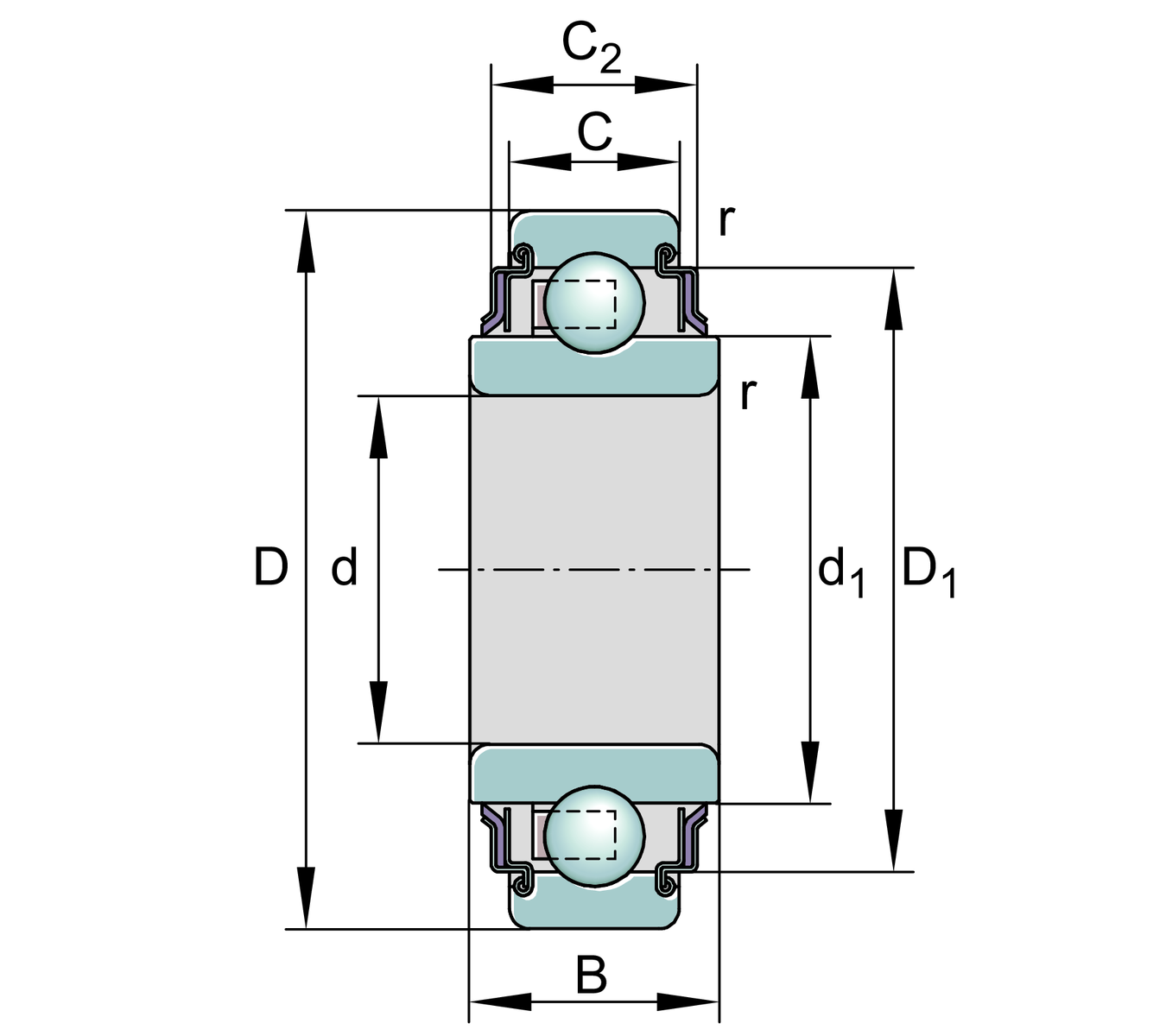

Dimensiuni detaliate
| D 1 | Diametru exterior etanșare | 32,9 mm |
| C | Lățime inel exterior | 12 mm |
| C 2 | Lățime totală etanșare | 14 mm |
| d 1 | Diametru bordură inel interior | 24,2 mm |
| r min | Dimensiune minimă tesitura | 0,6 mm |
Domeniu de temperatura
| T min | Temperatura minimă de funcționare | -20 °C |
| T max | Temperatura maximă de funcționare | 100 °C |
Factori de calcul
| f 0 | Factor de calcul | 13 |
