6009-2Z+FAG

Date tehnice FAG/Schaeffler

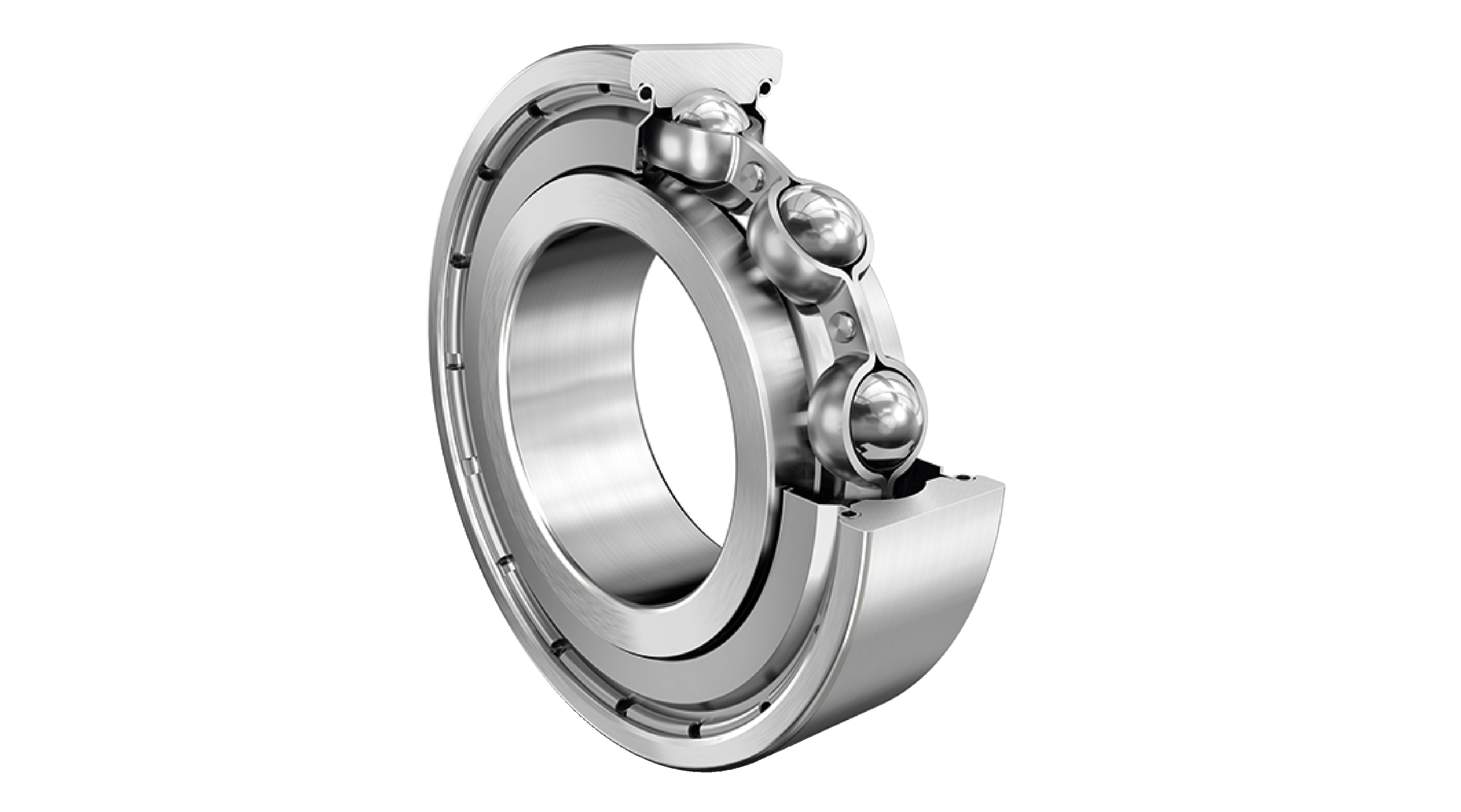

6009-2Z - Rulment radial rigid cu bile

Rulment radial rigid cu bile 60..-2Z, pe un singur rând, șaibe de protectie, colivie din tablă de oțel

d45 mmDiametru interior

D75 mmDiametru exterior

B16 mmLățime

C r21.200 NSarcină dinamică de bază, radială

C 0r14.400 NSarcină statică de bază, radială

n G11.200 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durata de viata / fără intretinere

Lubrifiere cu unsoare

Etansat pe ambele parti

Tip etanșare	2Z	Saibe de protectie fără contact pe ambele parti
Colivie	JN	Tabla de oțel
Clasa de toleranta	PN	Normală (PN)
Stabilizare dimensionala / termica	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	GA13	Unsoare pentru rulmenți cu bile și rulmenți tip insert
Joc radial intern	CN (Grupa N)	Joc intern normal
Tip alezaj	Z	Cilindric

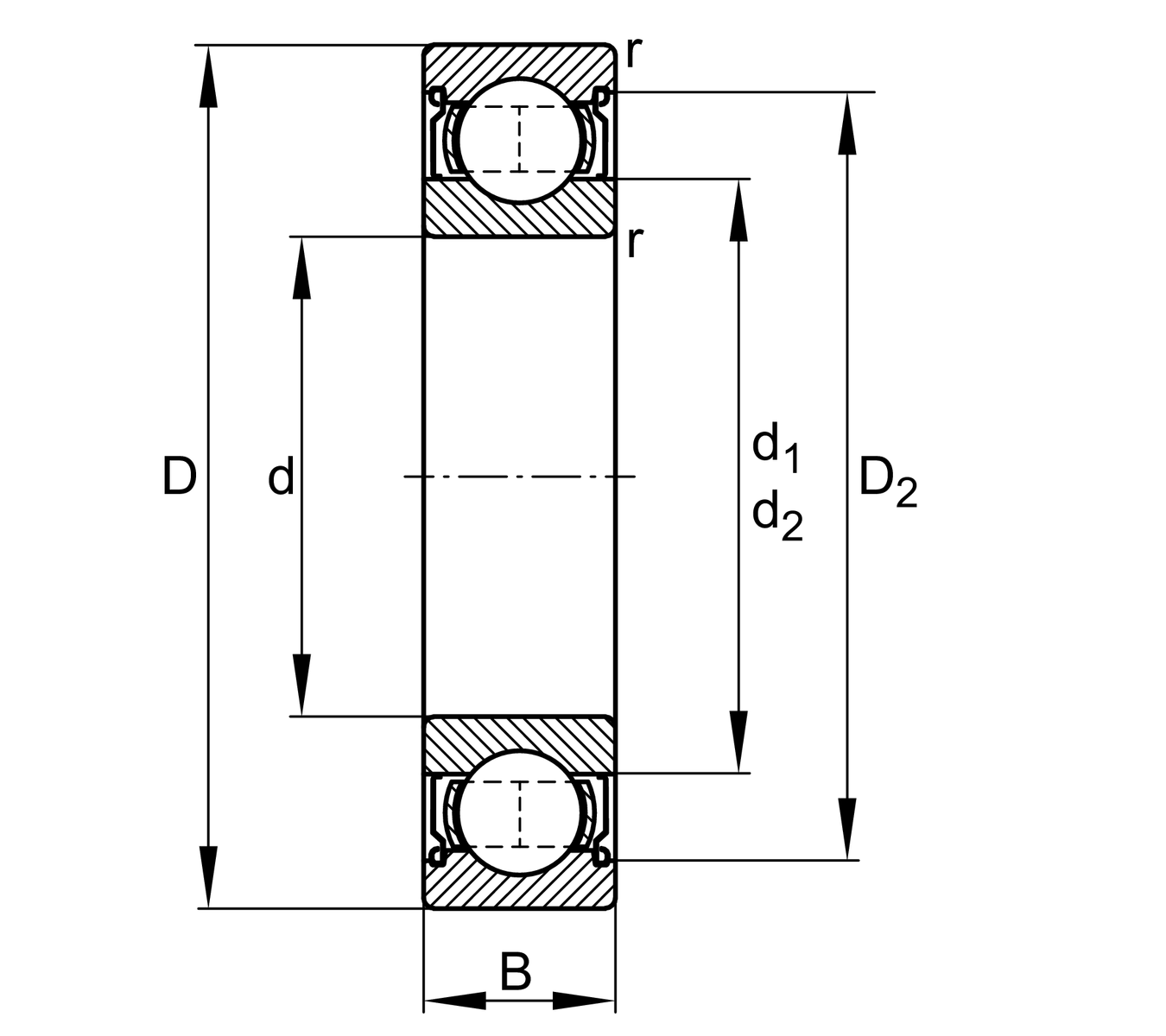

d	Diametru interior	45 mm
D	Diametru exterior	75 mm
B	Lățime	16 mm
C r	Sarcină dinamică de bază, radială	21.200 N
C 0r	Sarcină statică de bază, radială	14.400 N
C ur	Limita de sarcină la oboseală, radială	750 N
n G	Turație limită	11.200 1/min
n ϑr	Turație de referinta	9.700 1/min
≈m	Masa	0,241 kg

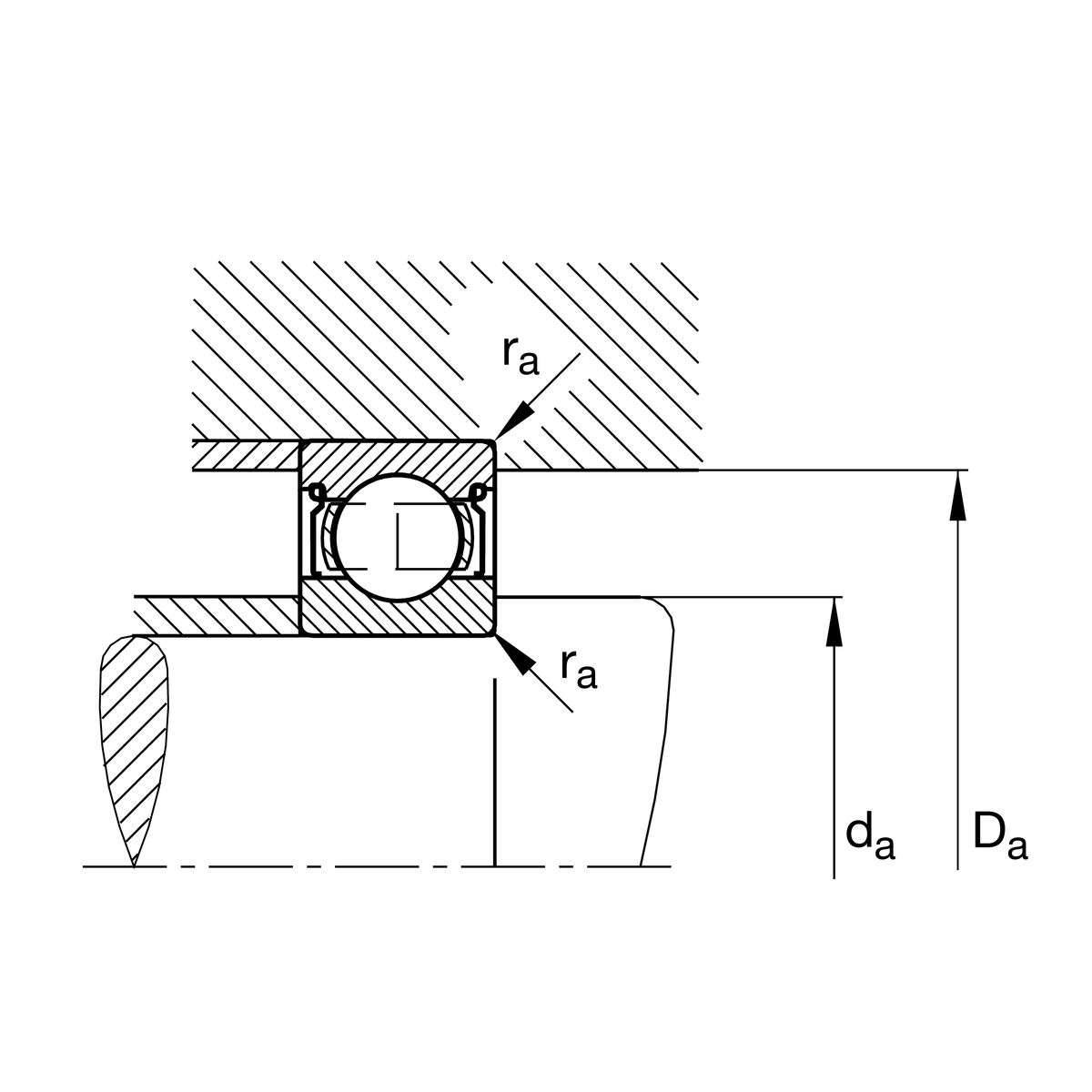

d a min	Diametrul minim al umărului arborelui	49,6 mm
D a max	Diametrul maxim al umărului carcasei	70,4 mm
r a max	Raza maximă de racordare	1 mm

r min	Dimensiune minimă tesitura	1 mm
D 1	Diametrul umărului inelului exterior	65,6 mm
D 2	Diametrul calibrului inelului exterior	67,98 mm
d 1	Diametrul umărului inelului interior	54,2 mm

T min	Temperatura minimă de funcționare	-20 °C
T max	Temperatura maximă de funcționare	120 °C

f 0

Factor de calcul

15,3
