16101-A-2Z+FAG

Date tehnice FAG/Schaeffler

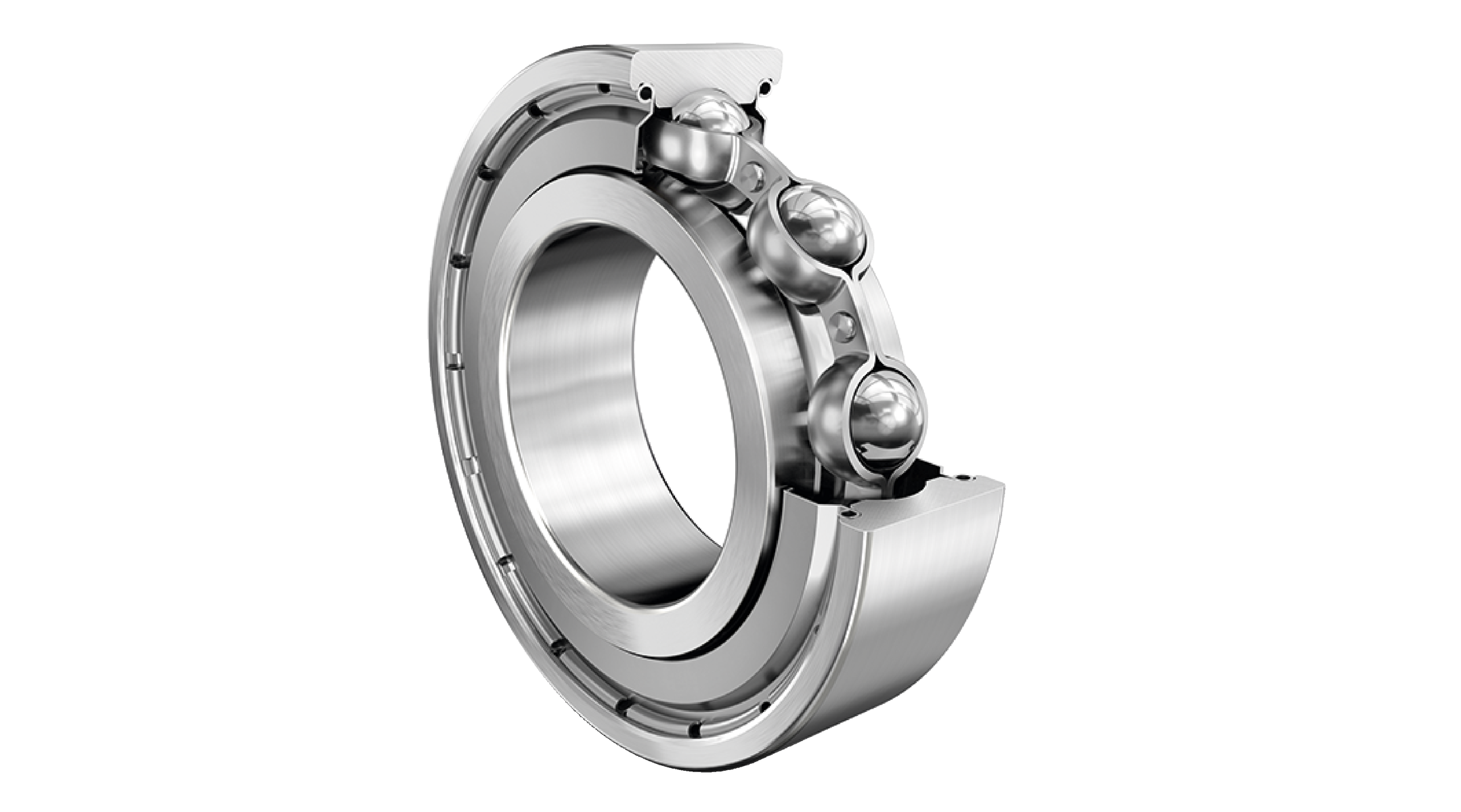

16101-A-2Z - Rulment radial rigid cu bile

Rulment radial rigid cu bile 161..-2Z, pe un singur rând, șaibe de protecție, colivie din tablă de oțel

d12 mmDiametru interior

D30 mmDiametru exterior

B8 mmLățime

C r5.400 NSarcină dinamică de bază, radială

C 0r2.370 NSarcină statică de bază, radială

n G32.500 1/minTurație limită

Sarcină radială

Sarcină axială într-o direcție

Sarcină axială in doua directii

Lubrifiere pe durată de viață / fără întreținere

Lubrifiere cu unsoare

etanșat pe ambele părți

Execuție intern modificat	A	Variantă constructivă A
Tip etanșare	2Z	șaibe de protecție fără contact pe ambele părți
Colivie	JN	Tabla de oțel
clasă de toleranță	PN	Nurmală (PN)
Stabilizare dimensionala / termică	SN	Inele stabilizate dimensional până la 120 °C
Lubrifiant	Unsoare de lubrifiere
Joc radial intern	CN (Grupa N)	Joc intern normal
Tip alezaj	Z	Cilindric

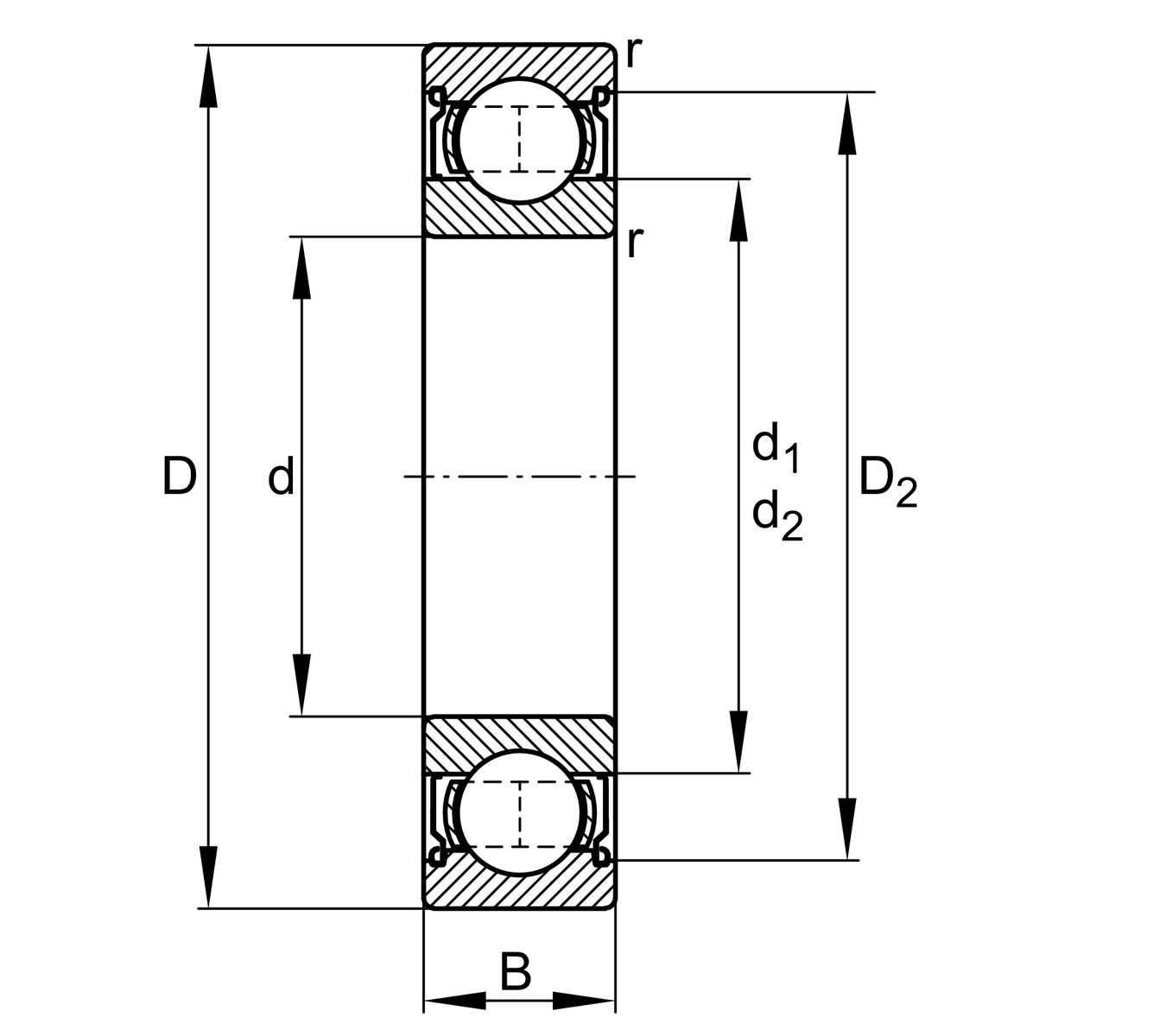

d	Diametru interior	12 mm
D	Diametru exterior	30 mm
B	Lățime	8 mm
C r	Sarcină dinamică de bază, radială	5.400 N
C 0r	Sarcină statică de bază, radială	2.370 N
C ur	limită de sarcină la oboseală, radială	161 N
n G	Turație limită	32.500 1/min
n ϑr	Turație de referință	25.000 1/min
≈m	Masă	27,2 g

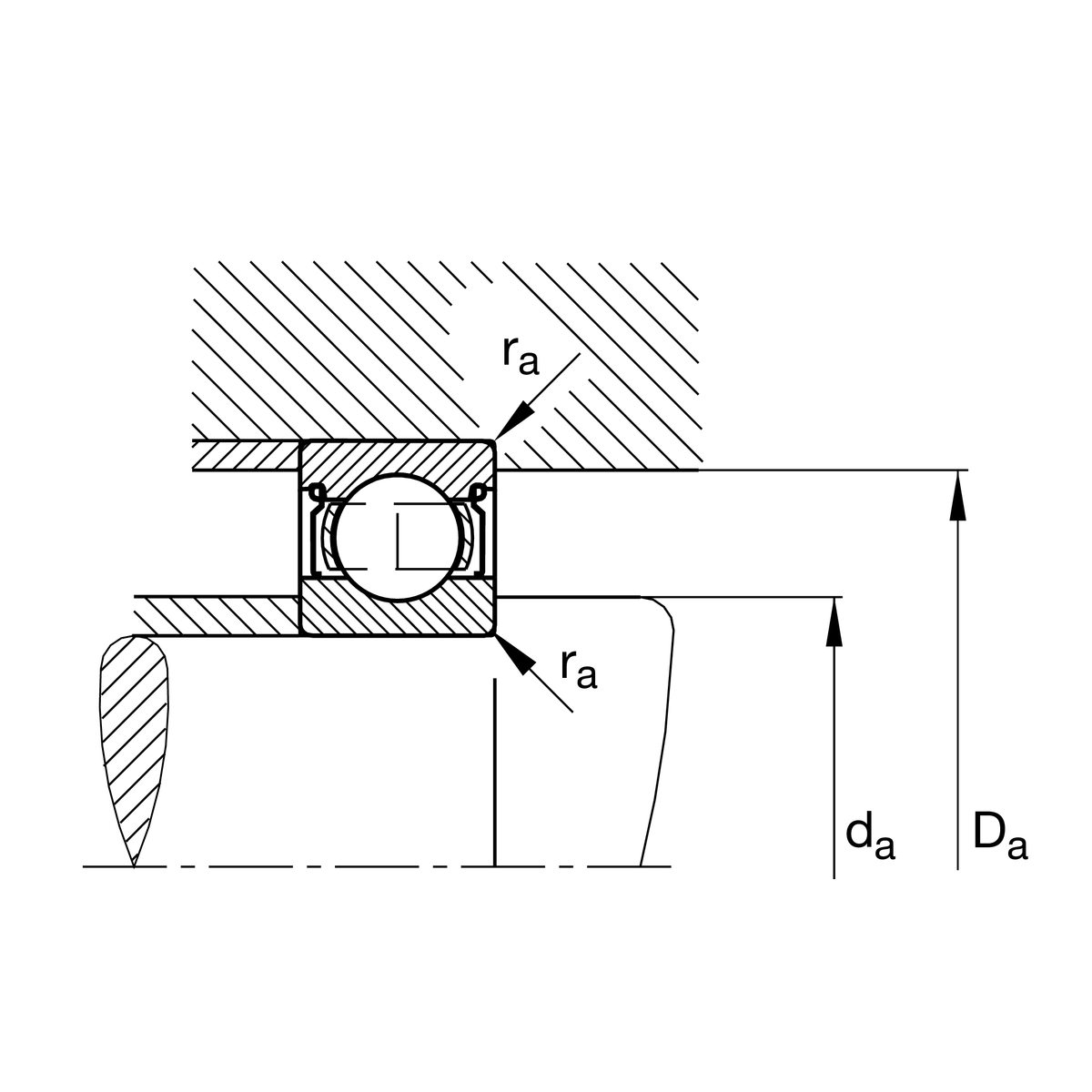

d a min	Diametrul minim al umărului arborelui	14,4 mm
D a max	Diametrul maxim al umărului carcasei	27,6 mm
r a max	Raza maximă de racordare	0,3 mm

r min	Dimensiune minimă teșitură	0,3 mm
D 1	Diametrul umărului inelului exterior	23,43 mm
D 2	Diametrul calibrului inelului exterior	25,7 mm
d 1	Diametrul umărului inelului interior	17,2 mm

T min	Temperatură minimă de funcționare	-20 °C
T max	Temperatură maximă de funcționare	120 °C

f 0

Factor de calcul

13,1
